57

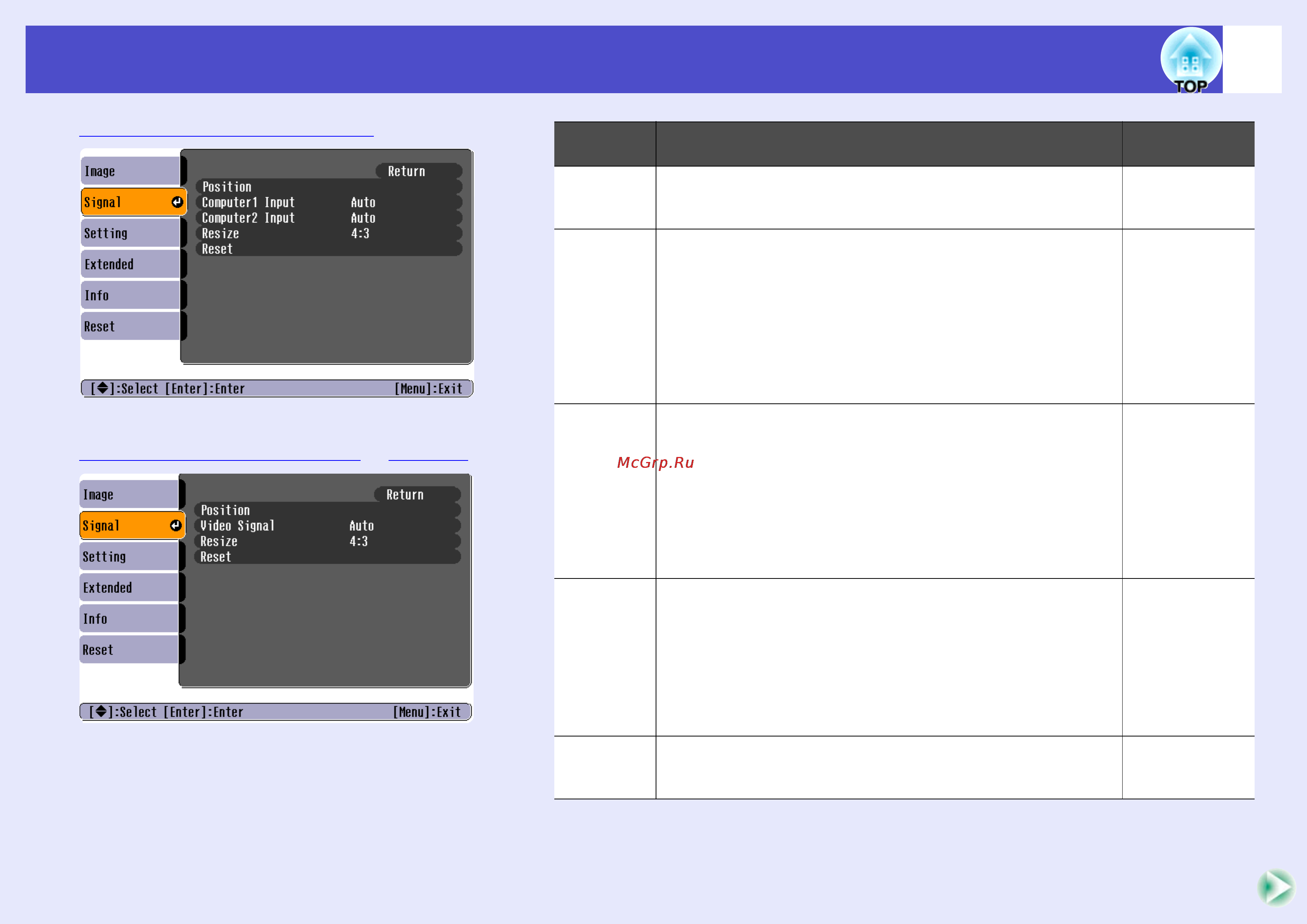

Меню конфигурации
Компонентный видеосигналg
Композитный видеосигнал
g/ SHVideog
Подменю
Функция
Значение по
умолчанию
Position
(Положение)
Перемещает изображение по горизонтали и по вертикали.
• Нажмите на кнопку [Enter] на пульте ДУ или на панели
управления проектора, затем настройте положение дисплея.
Зависит от
подключения
Computer1
Input (Вход
Computer1)
(Коррекция возможна, только когда подается компонентный
видеосигнал.)
Выбирает входной сигнал согласно оборудованию,
подключенному к разъему [Computer1/Component Video1].
Если имеет значение Auto (Авто), входной сигнал
настраивается автоматически согласно подключенному
оборудованию.
Если имеет значение Auto (Авто) и цвета выглядят
ненатуральными, выберите Component Video1.
Auto (Авто)
Computer2
Input (Вход
Computer2)
(Коррекция возможна, только когда подается компонентный
видеосигнал.)
Выбирает входной сигнал согласно оборудованию,
подключенному к разъему [Computer2/Component Video2].
Если имеет значение Auto (Авто), входной сигнал
настраивается автоматически согласно подключенному
оборудованию.
Если имеет значение Auto (Авто) и цвета выглядят
ненатуральными, выберите Component Video2.
Auto (Авто)
Video Signal
(Видеосигнал)
(Коррекция возможна, только когда подается композитный
видеосигнал или сигнал SVideo.)
Выбирает формат видеосигнала.
• Нажмите на кнопку [Enter] на пульте ДУ или на панели
управления проектора и выберите в меню формат
видеосигнала.
• Если имеет значение Auto (Авто), формат видеосигнала
выбирается автоматически.
Auto (Авто)
Resize
(Изменение
размера)
Устанавливает соотношение сторон для проецируемых
изображений.
Зависит от
подключения
