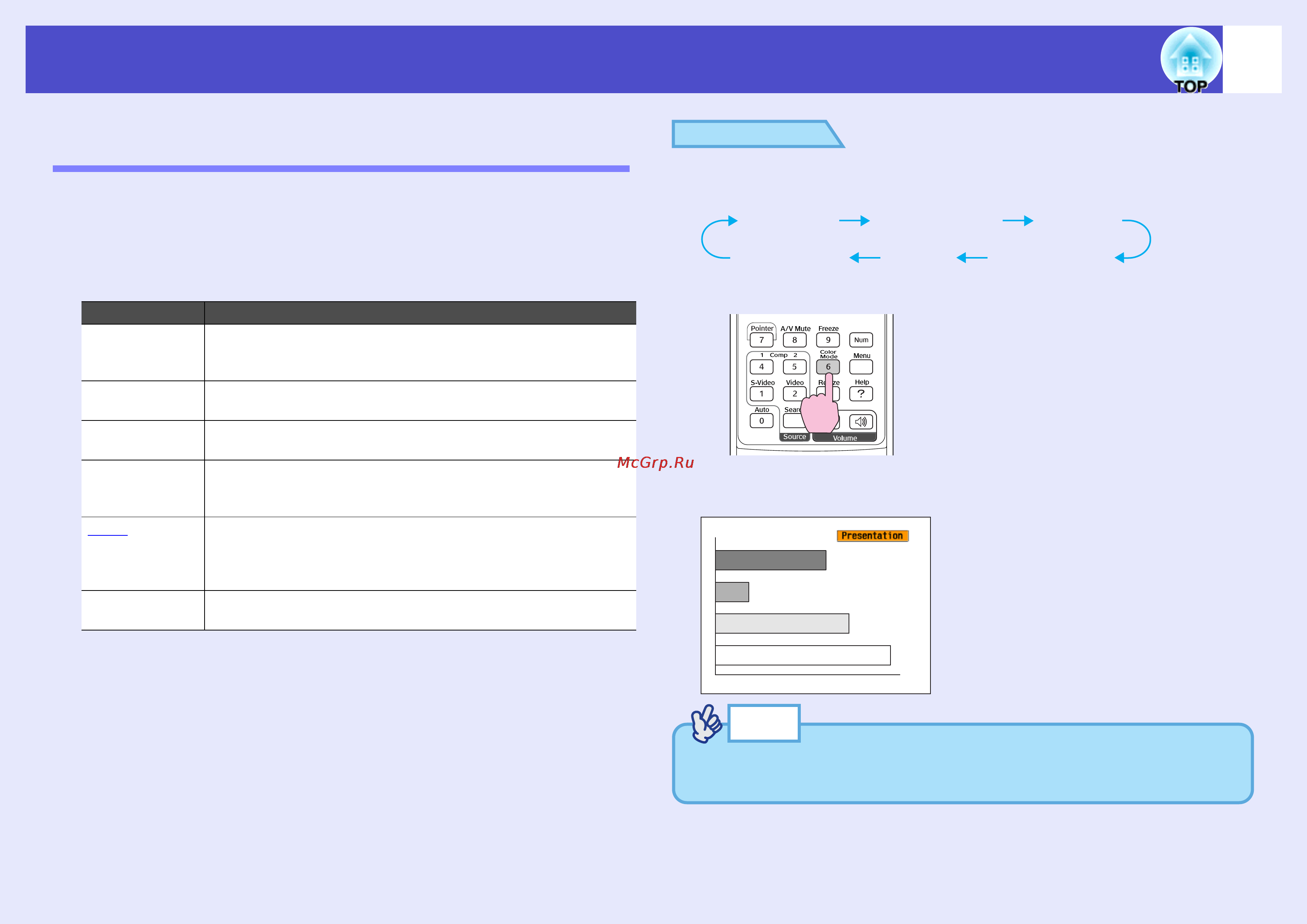

Epson EMP-821 [44/109] Выбор качества проецирования выбор режима цвета
![Epson EMP-821 [44/109] Выбор качества проецирования выбор режима цвета](/views2/1055841/page44/bg2c.png)
43
Коррекция качества изображения
Выбор качества проецирования
(выбор режима цвета)
В зависимости от характеристик проецируемых изображений можно
использовать шесть преднастроенных режимов цвета. Можно легко
добиться оптимального качества изображения, выбрав
соответствующий режим цвета. Яркость изображений зависит от
выбранного режима.
Значение по умолчанию для режима цвета:
когда проецируются изображения с компьютера или
видеоизображения RGB: Presentation (Презентация);
когда проецируются другие изображения: Dynamic
(Динамичный).
ПРОЦЕДУРА
При каждом нажатии на кнопку [Color Mode] режим
цвета меняется в следующем порядке.
Название очередного выбранного режима цвета появляется в
верхнем правом углу экрана.
Режим Применение
Dynamic
(Динамичный)
Яркость усиливается, изображения выглядят живее и
имеют большую модуляцию, чем в режиме Presentation
(Презентация).
Presentation
(Презентация)
Изображение ярче, что хорошо подходит для
презентаций.
Theatre
(Театр)
Движущиеся изображения приобретают натуральные
оттенки.
Living Room
(Комната)
Благодаря усилению яркости можно оптимальным
образом проецировать телевизионные и аналогичные им
изображения в ярко освещенных помещениях.
sRGBg Изображения соответствуют цветовому стандарту sRGB.
Если подключенный источник изображений
поддерживает режим sRGB, переведите в этот режим и
проектор, и источник сигналов.
Blackboard
(Доска)
При проецировании на доску (зеленого цвета) можно
получать изображения с натуральными оттенками.
Living RoomsRGBBlackboard
Dynamic Presentation Theatre
Пульт ДУ
Совет
Режим цвета также можно выбрать командой Color Mode
(Режим цвета) из меню Image (Изображение),
