53

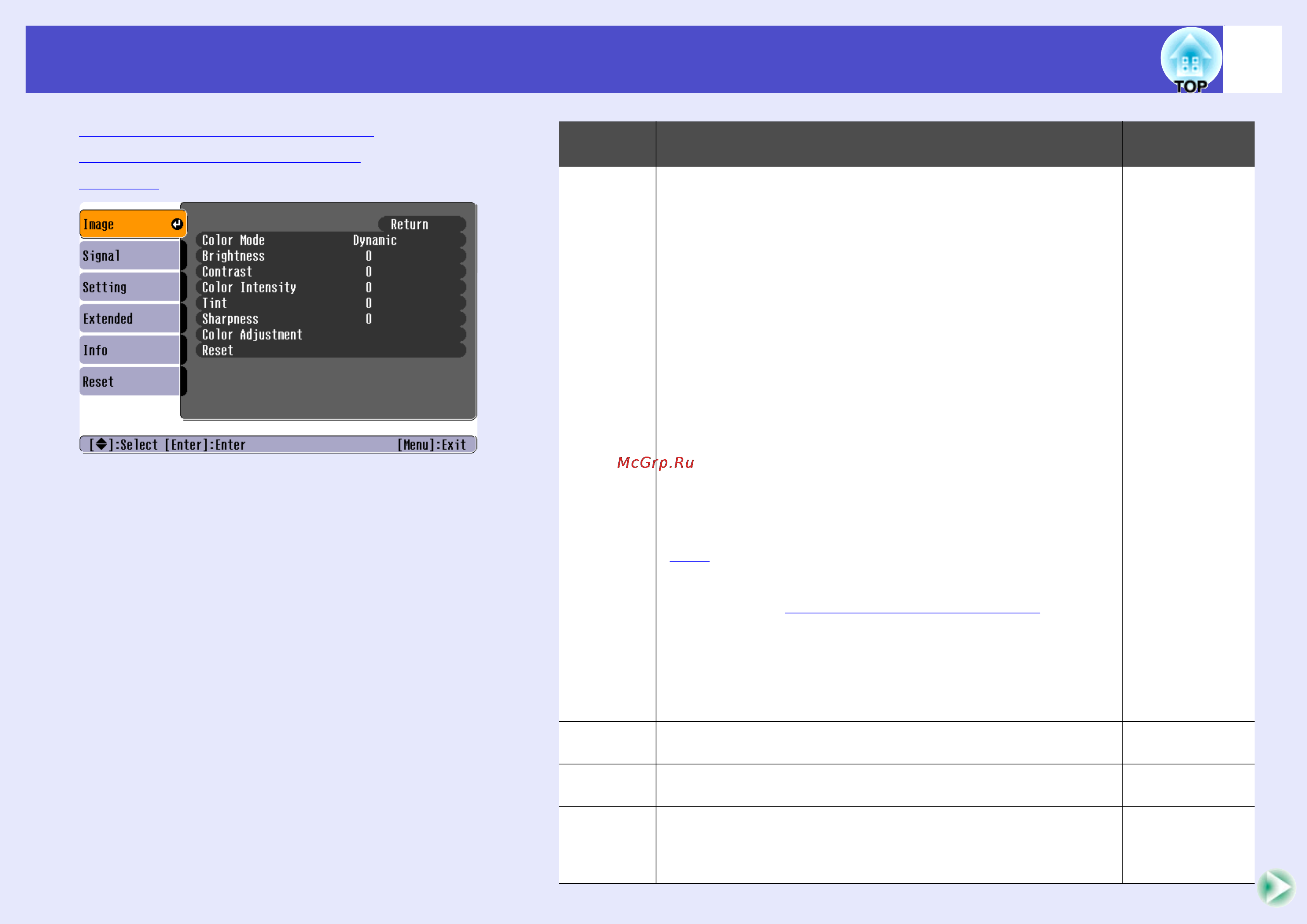

Меню конфигурации
Компонентный видеосигналg/
Композитный видеосигнал
g/
SHVideo
g
Подменю
Функция
Значение по
умолчанию
Color Mode
(Режим
цвета)
Регулирует яркость цветов изображения. Параметры можно
сохранить отдельно для каждого типа источника
(компьютерный или видеосигнал). В зависимости от условий
проецирования можно выбрать один из шести параметров
качества изображения.
• Dynamic (Динамичный): Яркость усилена, изображения
выглядят живее и имеют большую
модуляцию, чем в режиме Presentation
(Презентация).
• Presentation (Презентация): Изображение ярче, что хорошо
подходит для презентаций.
• Theatre (Театр): Изображения приобретают натуральные
оттенки. Подчеркивается градация цвета
(разница между светлыми и темными
участками) при проецировании очень ярких
или очень темных изображений, что
облегчает их восприятие.
•
Living Room (Комната)
: Благодаря усилению яркости можно
оптимальным образом проецировать
телевизионные и аналогичные им
изображения в ярко освещенных
помещениях.
• sRGB
g : Изображения соответствуют цветовому
стандарту sRGB.
В режиме sRGB параметр Abs. Color Temp.
(Абсолютная цветовая температура
g) для
Color Adjustment (Коррекция цветов) в меню
Image (Изображение) получает значение
6500К.
• Blackboard (Доска): При проецировании на доску (зеленого
цвета) можно получать изображения с
натуральными оттенками.
Dynamic
(Динамичный)
Brightness
(Яркость)
Регулирует яркость изображения. Среднее
значение (0)
Contrast
(Контраст)
Регулирует разницу между светом и тенью на изображениях. Среднее
значение (0)
Color
Intensity
(Интенсив
ность цвета)
Регулирует интенсивность цвета изображений. Среднее
значение (0)
