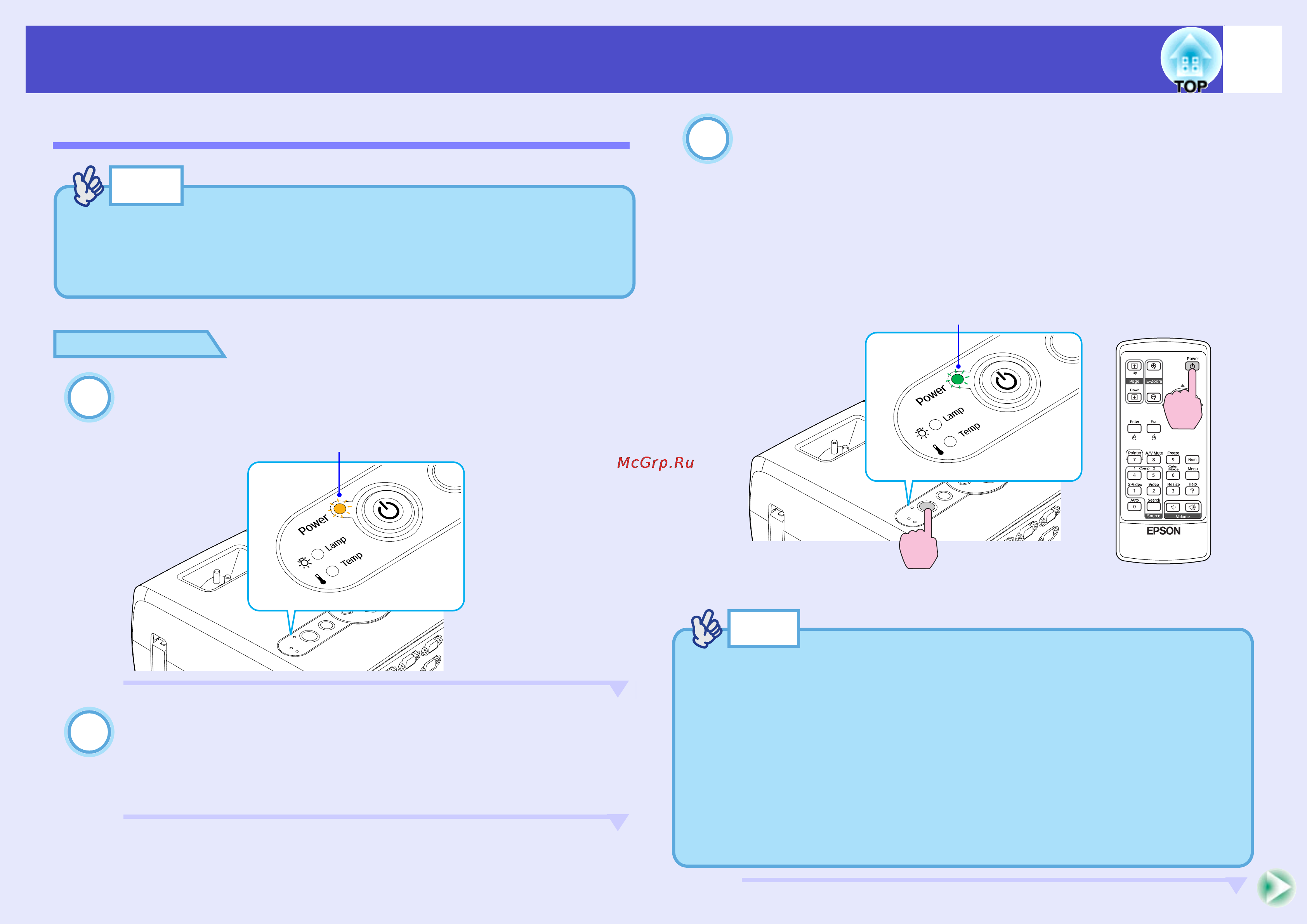

Включение проектора
Включение питания и проецирование изображений
ПРОЦЕДУРА
Убедитесь, что индикатор Power (Питание)
прекратил мигать и загорелся оранжевым.
Включите питание всех устройств,
подключенных к проектору.
Если необходимо, на видеоисточнике нажмите на кнопку
[Play], чтобы начать воспроизведение.
Нажмите на кнопку [Power] (Питание) на пульте
ДУ или на панели управления проектора, чтобы
включить питание проектора.
После включения проектора раздастся звуковой сигнал.
Индикатор Power (Питание) начнет мигать зеленым.
Через несколько секунд индикатор прекратит мигать,
загорится постоянно, и начнется проецирование
изображений.
Совет
Если параметр Password Protect (Защита паролем) включен,
то при каждом включении питания будет появляться экран с
просьбой ввести пароль.
Если это произойдет, введите пароль, sстр.27.
1
Загорелся оранжевым
2
3
Пульт ДУ
Мигание сменяется постоянным зеленым
Совет
•Когда индикатор Power (Питание) мигает зеленым, кнопка
[Power] (Питание) не работает.
•В зависимости от настроек, может появиться сообщение No signal
(Нет сигнала).
s
Extended (Расширенные параметры) – Display
(Дисплей) – Message (Сообщение) стр.61
•Если пункт меню Setting (Параметр) – Operation Lock
(Блокировка) имеет значение ON (Вкл.), никакие кнопки на
панели управления проектора, кроме кнопки [Power]
(Питание), не работают, sстр.59.
В таком случае управляйте проектором с пульта ДУ.
