Epson EMP-821 [20/109] Проецирование изображений с компьютера
![Epson EMP-821 [20/109] Проецирование изображений с компьютера](/views2/1055841/page20/bg14.png)
19
Подключение к компьютеру
Проецирование изображений с компьютера
Форма и характеристики разъема для подключения монитора
компьютера определяют, кабель какого типа необходимо
использовать. Проверьте следующие условия, чтобы узнать, какой тип
разъема у вашего компьютера.

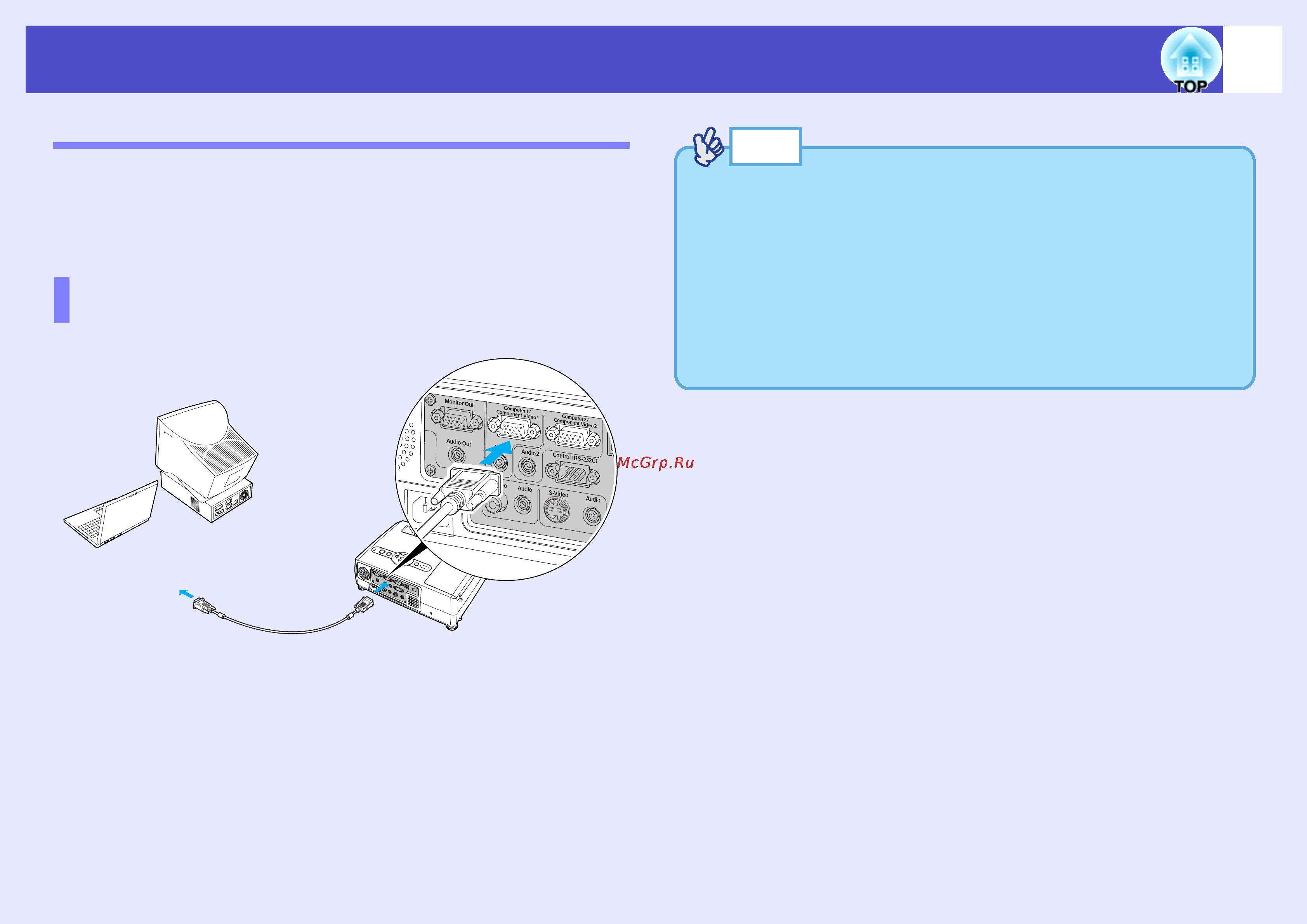

Для соединения используйте прилагаемый компьютерный кабель.
Если монитор подключен через 15Aконтактный
DAобразный миниAразъем (пример)
Компьютерный кабель
(прилагается)
К разъему для
подключения монитора
К разъему [Computer1/Component
Video1] или [Computer2/
Component Video2] (синий)
Совет
•Входной источник определяется автоматически в
зависимости от подаваемых сигналов.
Во время воспроизведения некоторых компьютерных
сигналов цвета могут отличаться от исходных цветов
изображения. В таком случае выберите в качестве входного
источника Computer1 или Computer2, sстр.55.
•Если к проектору одновременно подключено несколько
входных источников, выбрать сигнал для проецирования
можно специальными кнопками, sстр.33.
