66
Меню конфигурации

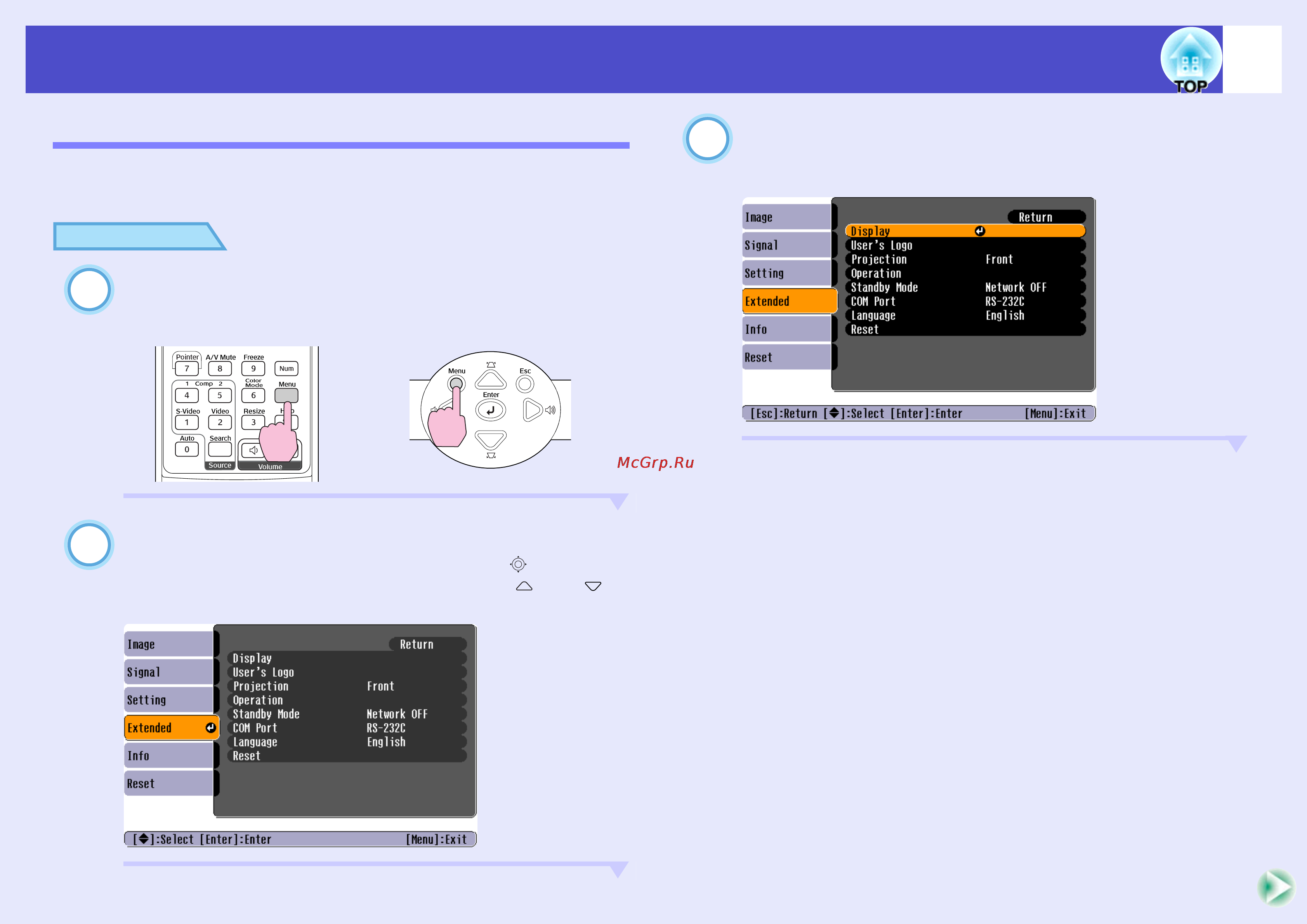

Использование меню конфигурации
Параметрами меню конфигурации можно управлять при помощи
пульта ДУ или панели управления проектора.
ПРОЦЕДУРА
Нажмите на кнопку [Menu].
Откроется меню конфигурации.
Выберите пункт меню.
Выберите нужный пункт, наклоняя кнопку [ ] на пульте
ДУ вверх или вниз, либо нажимая на кнопку [ ] или [ ] на
панели управления проектора.
Подтвердите выбор.
Нажмите на кнопку [Enter], чтобы подтвердить выбор
пункта меню.
1
ПроекторПульт ДУ
2
3
