85
Обслуживание
В этом разделе описаны необходимые процедуры по обслуживанию
проектора, например очистка проектора и замена деталей.
Очистка
Необходимо очищать проектор, если он загрязняется или качество
проецируемых изображений снижается.
Аккуратно протирайте корпус проектора мягкой тканью.
Если проектор сильно загрязнен, смочите ткань водой с небольшим
количеством нейтрального моющего средства и тщательно отожмите
перед тем, как протирать корпус проектора. После этого протрите
корпус мягкой сухой тканью.
Для очистки объектива используйте имеющиеся в продаже
вентиляторы или специальную бумагу для очистки линз.
По мере скопления пыли в фильтре или в вентиляционных
отверстиях температура проектора повышается, а это может
привести к проблемам в работе и сократить срок службы оптической
системы.
Рекомендуется очищать эти элементы не реже одного раза в три
месяца. Проводите очистку чаще, если проектор установлен в
пыльном помещении.
Очистка корпуса проектора
Очистка объектива
Предостережение
Обязательно прочитайте специальные инструкции по
безопасности перед началом очистки.
Предостережение
Не используйте для очистки корпуса проектора такие
летучие средства, как воск, спирт или растворители. Они
могут повредить корпус и стереть покрытие.
Предостережение
Не протирайте линзы объектива жестким материалом, не
трясите и не нажимайте на линзы, так как их легко
повредить.

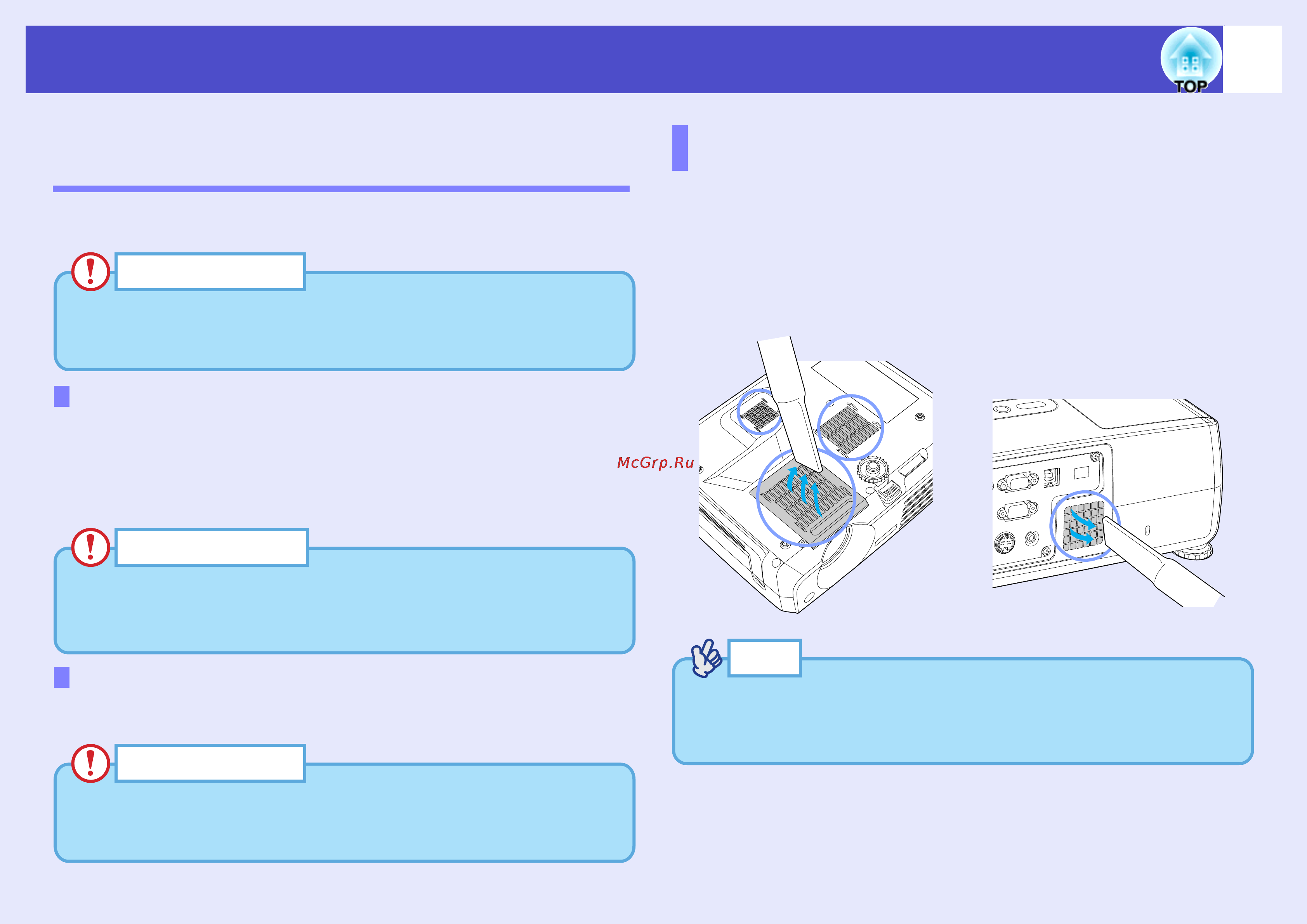

Очистка воздушных фильтров и отверстий для
забора воздуха
Совет
Если воздушные фильтры неисправны, или если после их очистки
вновь появилось предупреждение, необходимо заменить фильтры.
Замените воздушный фильтр новым. См. раздел "Приложения:
дополнительные принадлежности", sстр.94.
