48
Функции улучшенного проецирования

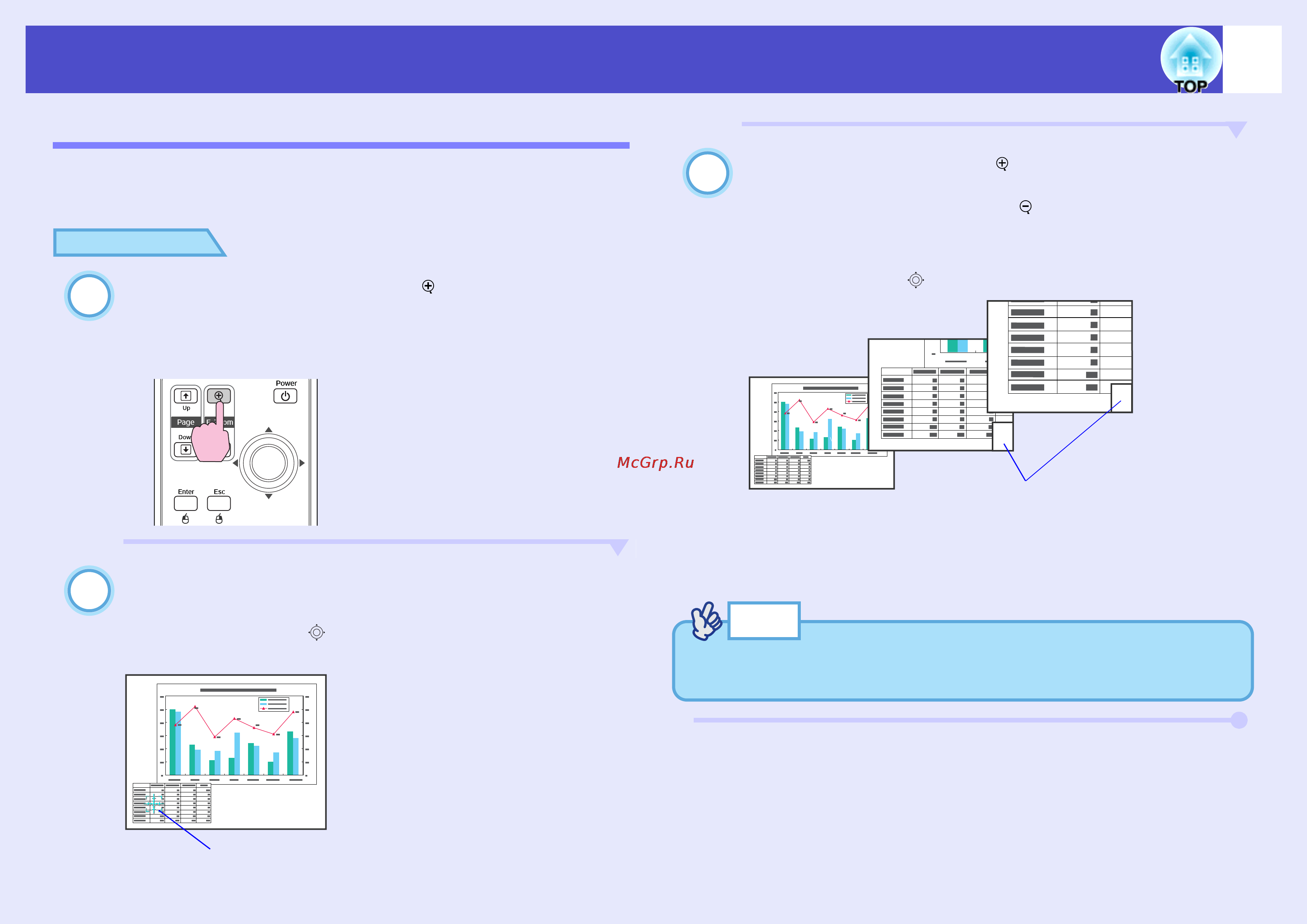

Функция EAZoom
Эта функция позволяет увеличивать и уменьшать области проецируемых
изображений, например графики и таблицы.
ПРОЦЕДУРА
Нажмите на кнопку [EAZoom ].
На экране появится курсор (перекрестье), указывающий
центральную точку области, которая будет увеличена.
Переместите курсор на область изображения,
которую необходимо увеличить или уменьшить.
Наклоняйте кнопку [ ] на пульте ДУ, чтобы перемещать
курсор.
При нажатии на кнопку [ ] увеличивается
область изображения с курсором в центре.
После нажатия на кнопку [ ] увеличенное
изображение уменьшается.
На экране будет отображаться масштаб.
Наклоняя кнопку [ ], можно прокручивать изображение.
Чтобы отменить функцию ECZoom, нажмите на кнопку
[Esc].
1
Пульт ДУ
2
Курсор
3
Показывает коэффициент
увеличения (масштаб)
Совет
Выбранную область можно увеличить в 1–4 раза с шагом
×
0,125.
