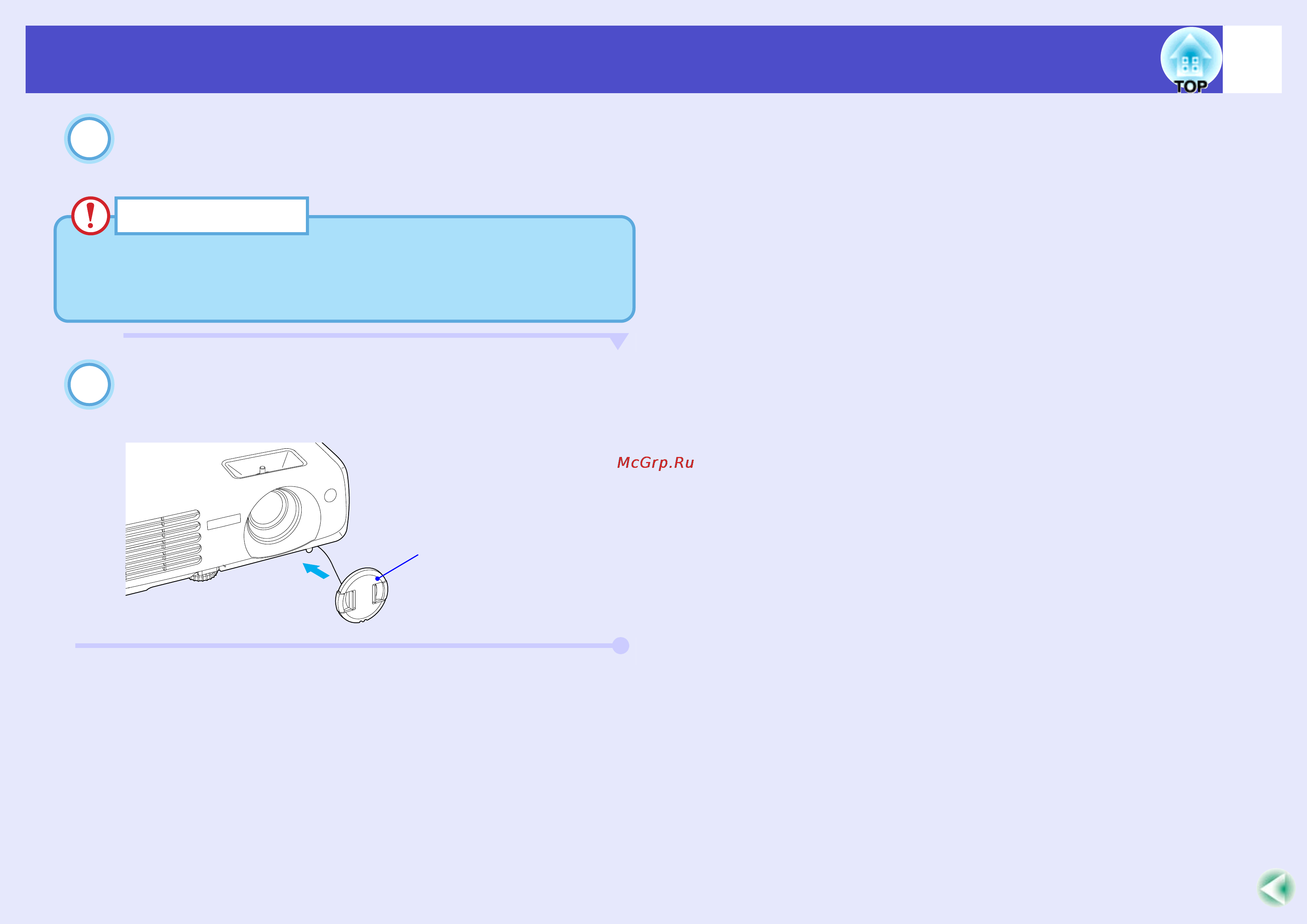

35
Выключение проектора
Если вы не планируете использовать проектор
долгое время, отсоедините шнур питания от
электрической розетки.
Наденьте крышку объектива.
Надевайте крышку объектива, когда проектор не
используется, чтобы пыль и грязь не попали в объектив.
4
Предостережение
Не отсоединяйте шнур питания от розетки, пока индикатор
Power (Питание) мигает оранжевым: это может привести к
ошибкам в работе проектора и сократить срок службы
лампы.
5
Крышка
объектива
