Epson EMP-821 [24/109] Проецирование композитного видеосигнала
![Epson EMP-821 [24/109] Проецирование композитного видеосигнала](/views2/1055841/page24/bg18.png)
23
Подключение к источнику видеосигнала

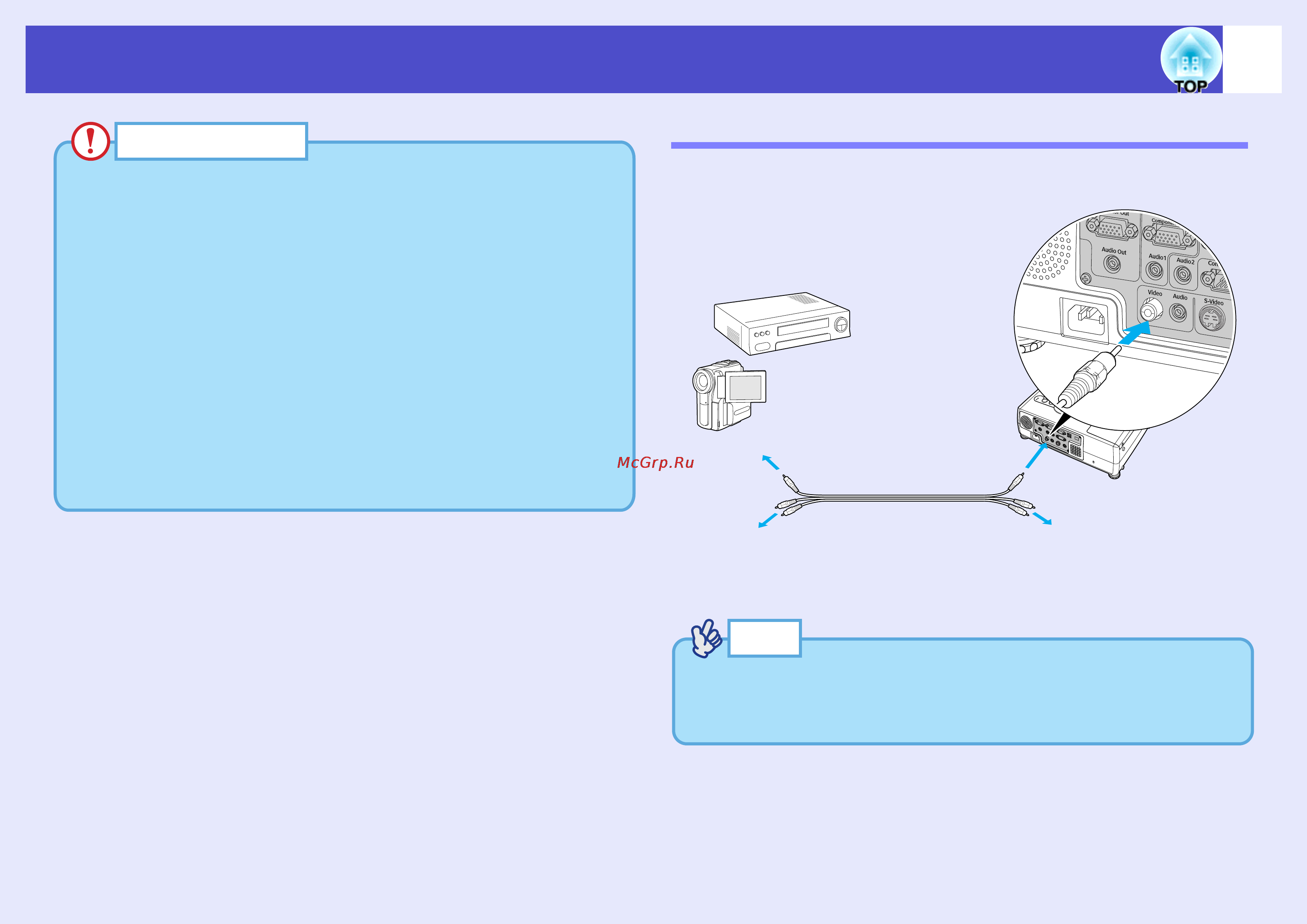

Проецирование композитного видеосигнала
Для соединения используйте доступный в розничной продаже A/VC
кабель.
Предостережение
Подключая проектор к видеооборудованию, соблюдайте
следующие меры предосторожности.
•Перед подключением проектора к видеооборудованию
выключите питание обоих устройств. Если на момент
подключения включено питание одного или обоих
устройств, это может привести к повреждениям.
•Перед соединением сравните формы разъемов на кабелях и
устройствах. Если вы попытаетесь подключить разъемы
разной формы или с разным количеством контактов, это
может привести к неправильной работе или повреждению
разъемов.
•Не проводите шнур питания и соединительный кабель
вместе. Если шнур питания будет переплетен с
соединительным кабелем, могут возникнуть помехи и
ошибки в работе.
К видеовыходу (желтый)
К разъему [Video]
(желтый)
A/VHкабель (желтый)
(продается в розницу)
К звуковому выходу
sстр.26
К разъему [Audio]
Подключите кабель через
звуковой адаптер, прилагаемый
к проектору.
sстр.26
Совет
Если к проектору одновременно подключено несколько
входных источников, выбрать сигнал для проецирования
можно специальными кнопками, sстр.33.
