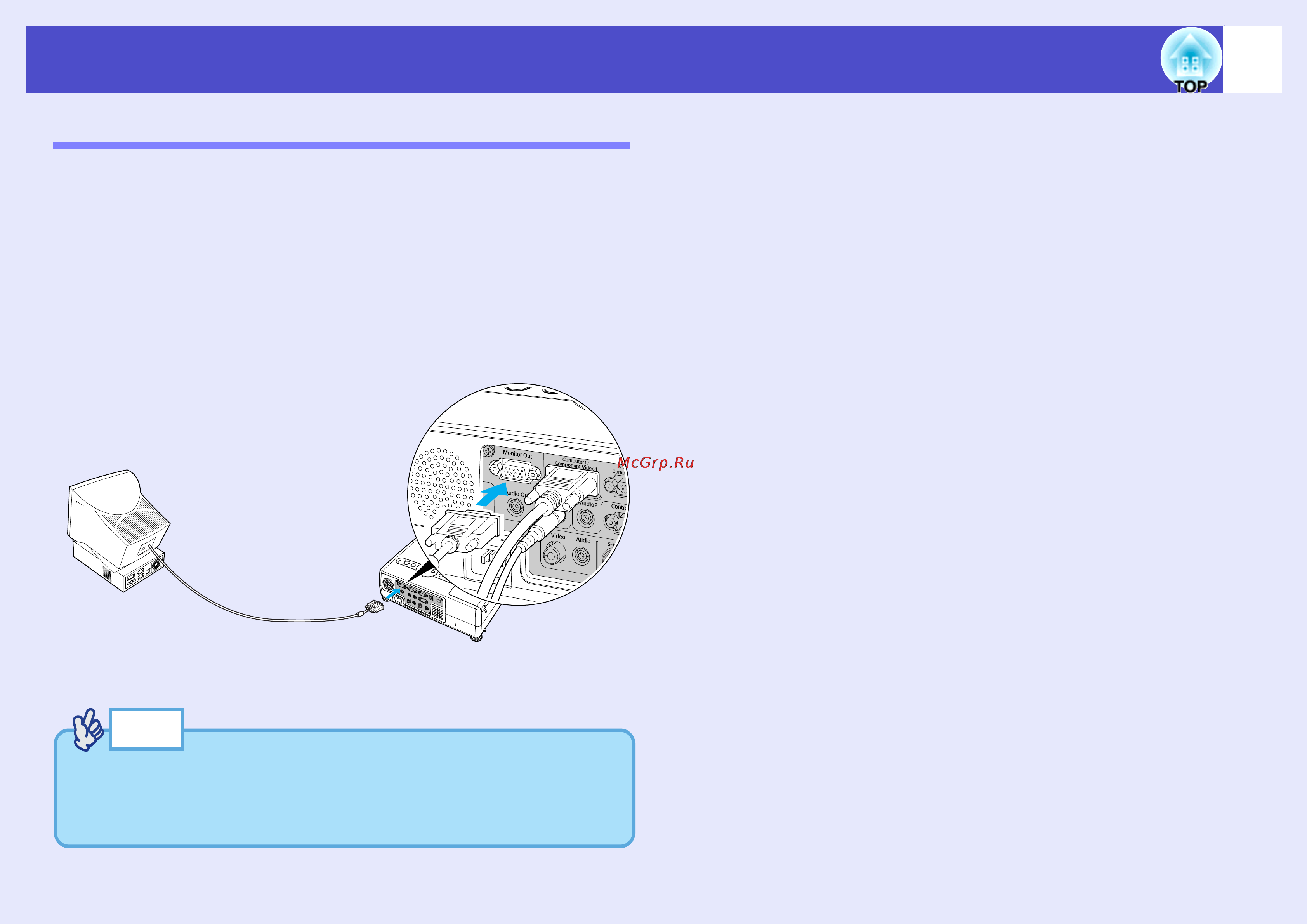

Подключение к компьютеру
Подключение к внешнему монитору
Аналоговые изображения RGB и видеоизображения RGB,
подающиеся с компьютера на разъем [Computer1/Component
Video1], можно просматривать на внешнем компьютерном
мониторе одновременно с проецированием, например для проверки
изображений в ходе презентации.
Если изображения проецируются с источника, подключенного к
разъему [Computer2/Component Video2], их нельзя вывести на
внешний монитор.
Подключите внешний монитор при помощи прилагаемого к нему
кабеля.
Кабель, прилагаемый к
монитору
К разъему [Monitor Out]
(черный)
Разъем для
подключения
монитора
Совет
•Видеоизображения нельзя вывести на внешний монитор.
•Результат коррекции трапецеидального искажения, меню
конфигурации и меню справки не отображаются на
внешнем мониторе.
