90
Обслуживание
Воздушные фильтры можно заменять, даже если проектор подвешен
к потолку.
ПРОЦЕДУРА
Выключите проектор, дождитесь окончания
охлаждения охлаждениеg и сигнала зуммера,
затем отсоедините шнур питания.
Охлаждение длится примерно 20 секунд.
Удалите воздушный фильтр.
Вставьте палец в выемку фильтра и сдвиньте фильтр вперед.
Установите новый воздушный фильтр.
Задвиньте крышку фильтра на место до фиксации.

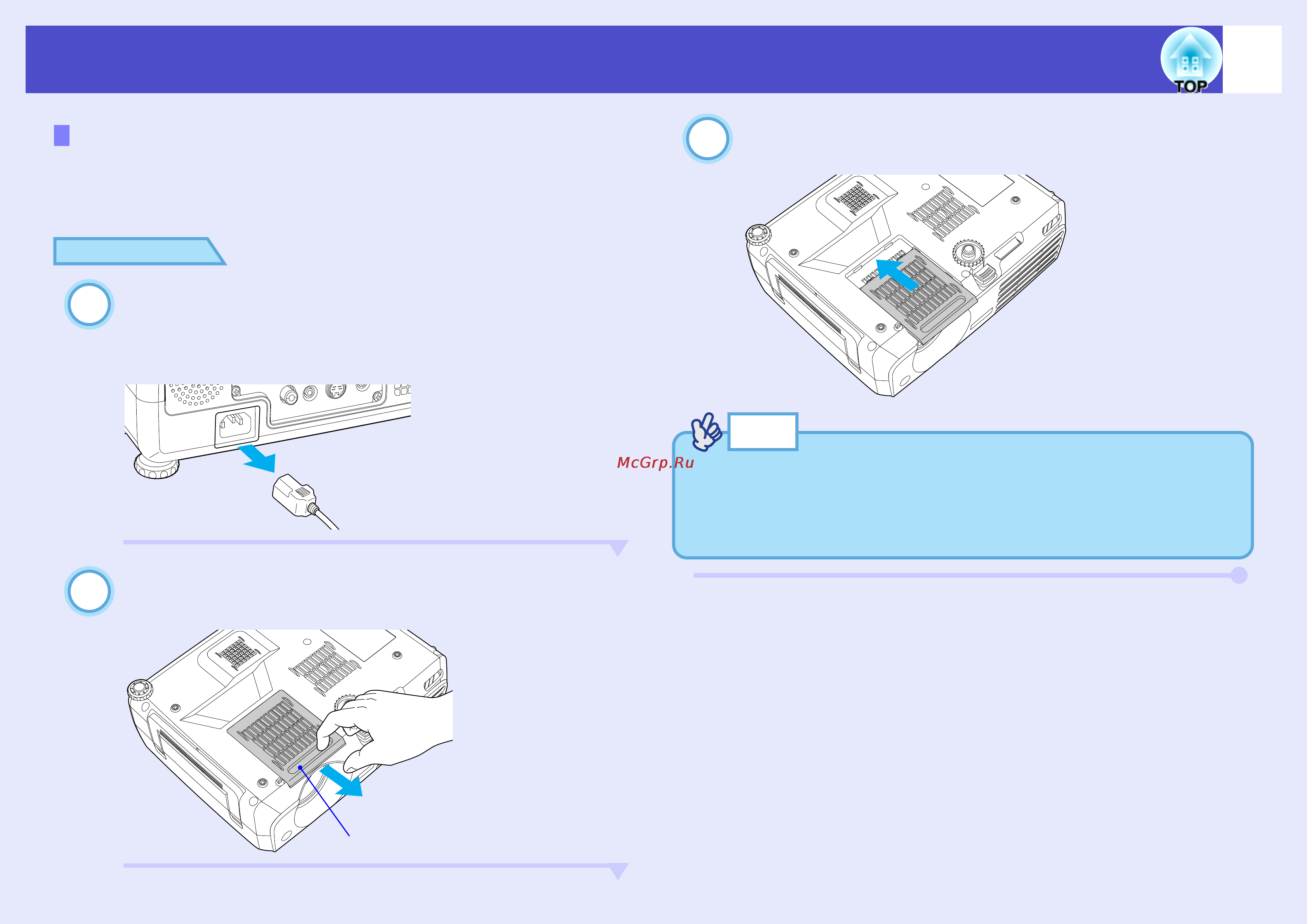

Замена воздушного фильтра
1
2
Выемка
3
Совет
Утилизируйте использованные фильтры согласно
требованиям местного законодательства.
Каркас воздушного фильтра: поликарбонат, АБС*пластик.
Воздушный фильтр: полиуретановая пена.
