89
Обслуживание
Проектор снабжен встроенным таймером, который отслеживает
время работы лампы. Когда общее время работы достигает
определенного значения, появляется предупреждающее сообщение.
Однако после замены лампы этот счетчик необходимо обнулять. Это
можно сделать с помощью меню конфигурации.

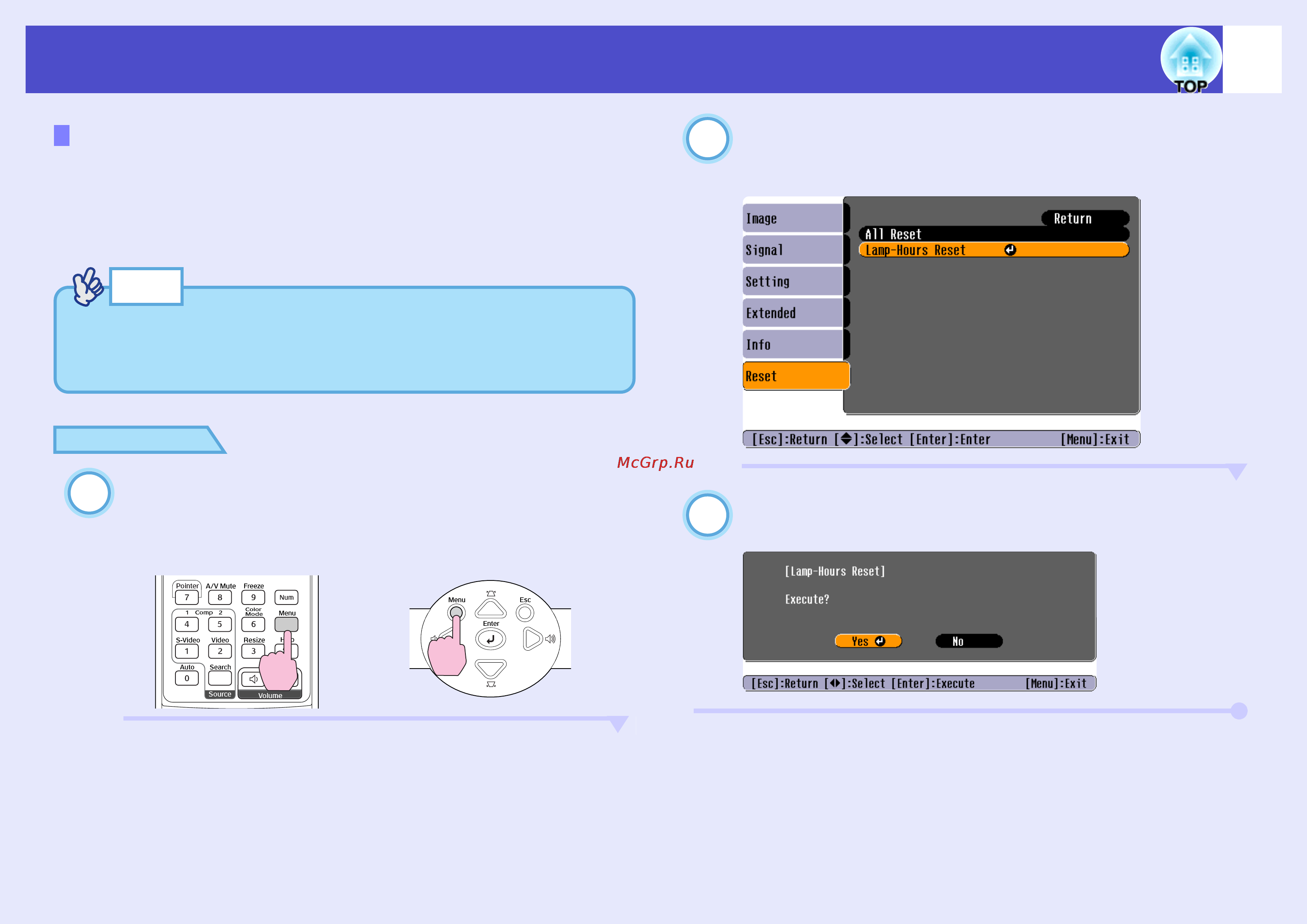

ПРОЦЕДУРА
Подсоедините шнур питания, включите
проектор и нажмите на кнопку [Menu] (Меню).
Откроется меню конфигурации.
Выберите LampAHours Reset (Сброс таймера
лампы) в меню Reset (Сброс) и нажмите на
кнопку [Enter].
Выберите Yes (Да) и нажмите кнопку [Enter].
Время работы лампы будет сброшено.
Сброс таймера работы лампы
Совет
Не сбрасывайте счетчик времени работы лампы до ее
замены, иначе будет неправильно вычислен срок ее замены.
1
Пульт ДУ
Проектор
2
3
