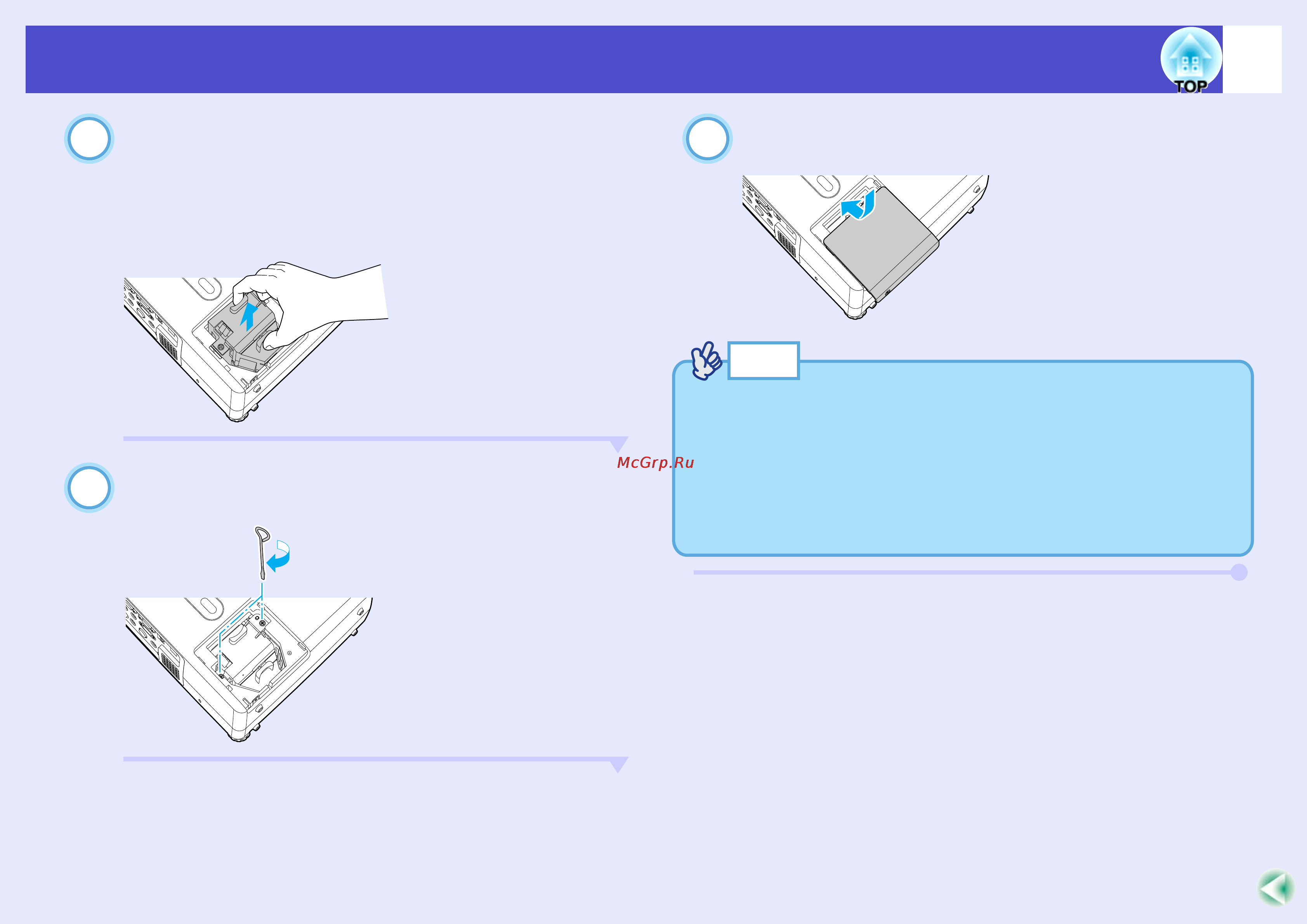

Обслуживание
Выньте старую лампу.
Возьмите лампу так, как показано на иллюстрации ниже и
выньте ее из проектора.
Если лампа разбита, замените ее новой или обратитесь к
поставщику за советом. При самостоятельной замене
лампы постарайтесь ее не разбить.
Установите новую лампу.
Вставьте лампу до конца и зафиксируйте двумя винтами.
Установите на место крышку лампы.
Задвиньте крышку и зафиксируйте ее винтами.
4
5
6
Совет
•Устанавливайте лампу надежно. Если снять крышку
лампы, в целях безопасности лампа автоматически
выключается. Кроме того, лампа не включается, если сама
лампа или крышка ее отсека установлены неправильно.
•Лампа содержит ртуть. Утилизируйте отработавшие
лампы согласно требованиям местного законодательства.
