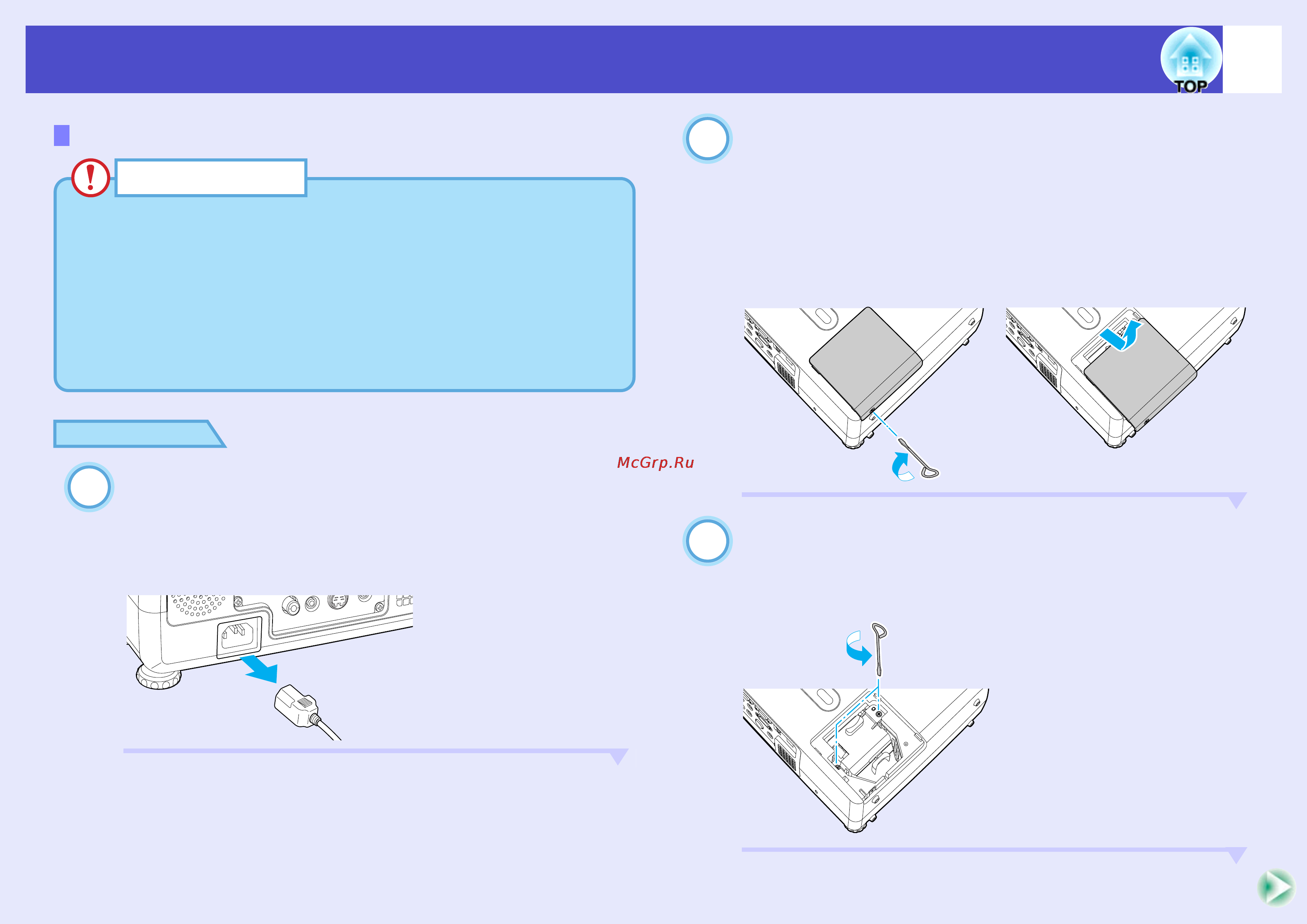

87
Обслуживание
ПРОЦЕДУРА
Выключите питание проектора, подождите,
пока завершится охлаждение, дождитесь
сигнала зуммера, затем отсоедините шнур
питания.
Охлаждение длится примерно 20 секунд.
Подождите, пока лампа остынет, затем снимите
крышку лампы со дна проектора.
Лампа остывает примерно через час после охлаждения
проектора.
Выкрутите фиксирующий крышку лампы винт отверткой,
прилагаемой к запасной лампе (или другой подходящей
крестовой отверткой).
Сдвиньте крышку лампы вперед, а затем снимите ее.
Выкрутите два винта, крепящих лампу.
Выкрутите два фиксирующих лампу винта отверткой,
прилагаемой к запасной лампе (или другой подходящей
крестовой отверткой).
Замена лампы
Предостережение
•Если лампа прекратила работать, возможно, она
разбилась.
При замене лампы в проекторе, подвешенном к потолку,
остерегайтесь осколков и будьте максимально осторожны.
•Прежде чем снимать крышку лампы, дождитесь, пока
лампа остынет. Обычно лампа полностью остывает
спустя час после охлаждения охлаждениеg проектора.
1
2
3
