3 Функции Издание 10/06
MICROMASTER 420 Руководство по эксплуатации
104 6SE6400-5AA00-0PP0
В адресном байте в дополнение к номеру участника закодирована дополнительная
информация:
Отдельным битам в адресном байте присвоены следующие значения.
=1:ретрансляция,адресныебиты(№0до4)необрабатываются
=0:нетретрансляции
76543210
ST
X
LG
E
ADR
1
.
2
.
n BCC
nполезныхсимволов
Бит№
№Slave‐участника0до31
=1:зеркальнаятелеграмма
=0:незеркальнаятелеграмма
=1:спецтелеграмма,пояснениясм.ниже
=0:стандарт,биты0до6действиетльныеидолжныобрабатываться

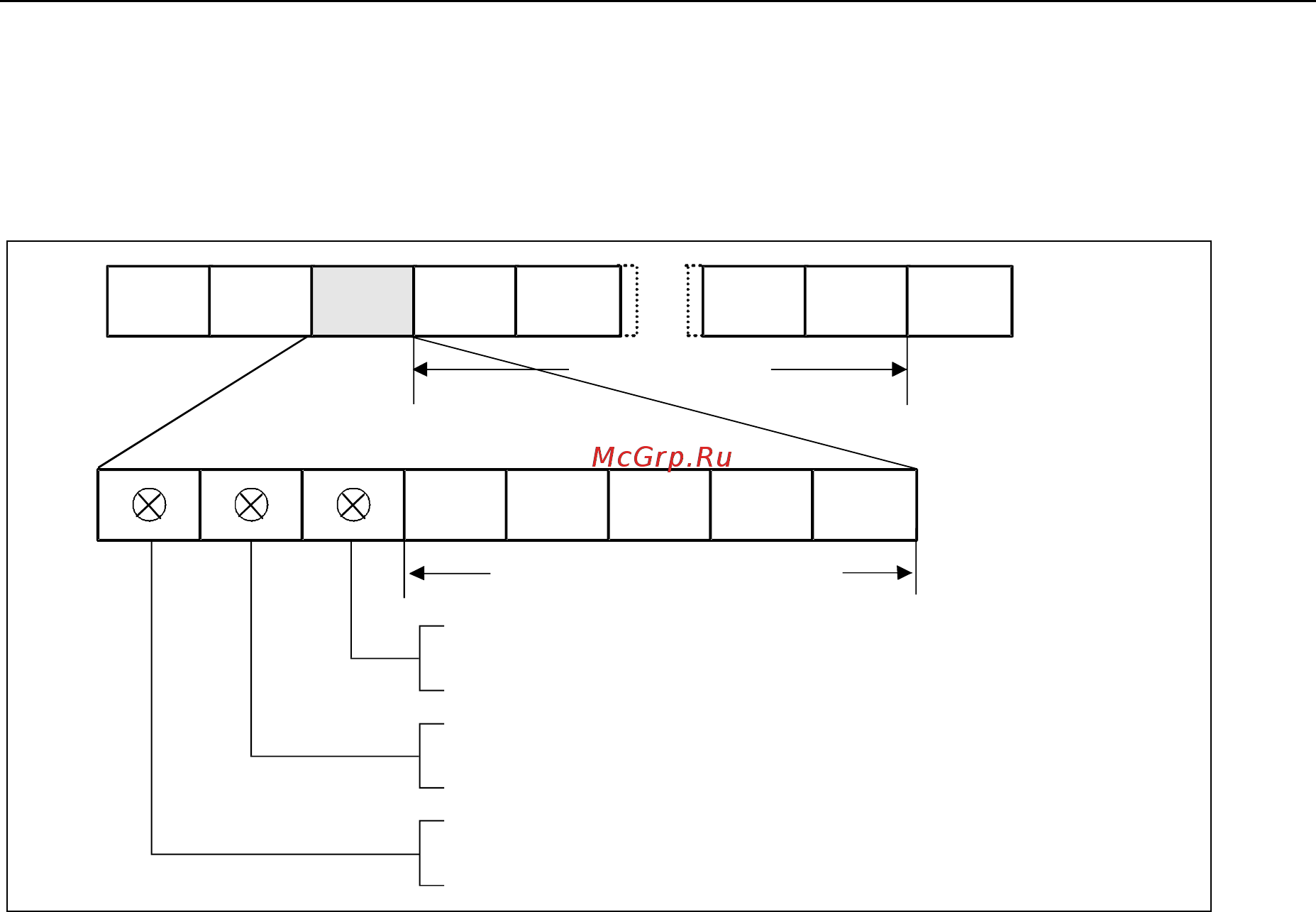

Рис. 3-33 Значение адресного байта (ADR)
Циклический обмен телеграммами обеспечивается Master. Master поочередно
обращается ко всем Slave-участникам с телеграммой задания. Затронутые участники
отправляют по одной ответной телеграмме. Согласно процедуре Master-Slave, Slave
после получения предназначенной для него телеграммы задания должен отправить
Master ответную телеграмму до его обращения к следующему Slave-участнику.
Последовательность обращения к Slave-участникам может быть указаны, к примеру,
через запись номеров
участников (ADR) в перечень для рассылки в Master. Если цикл
обращения к отдельным Slave должен быть быстрее остальных, то их номер
участника может быть указан в перечне для рассылки несколько раз. Через перечень
для рассылки может быть реализовано и соединение точка-точка, в этом случае в
перечень для рассылки внесен только один участник.
