2 Установка Издание 10/06
MICROMASTER 420 Руководство по эксплуатации
24 6SE6400-5AA00-0PP0
Влажность воздуха
Относительная влажность воздух 95 %, образование конденсата не допускается.

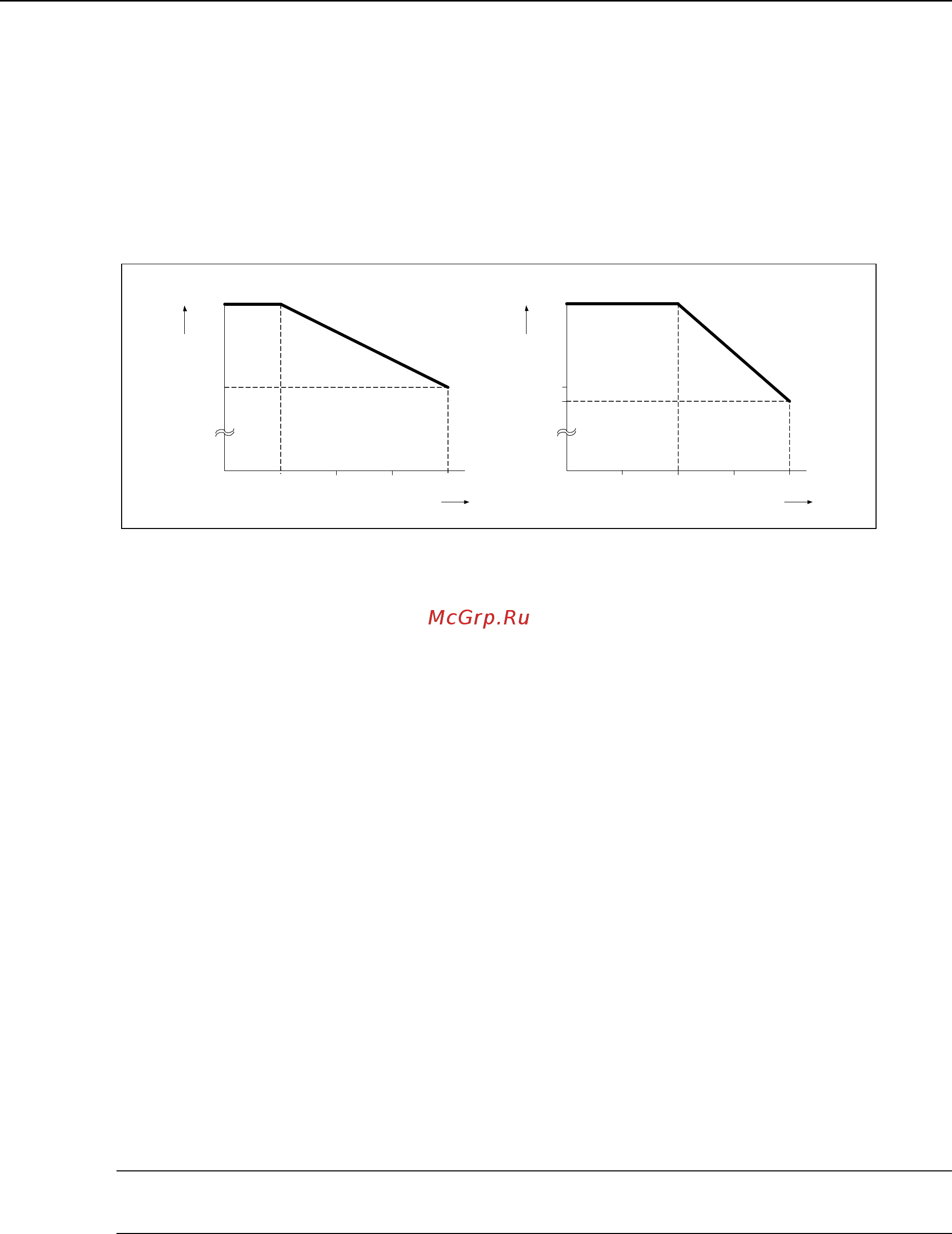

Высота места установки
Для высоты места установки > 1000 м и от 2000 м над уровнем моря действуют
кривые ухудшения характеристик:
80
100
0 1000
2000
3000 4000
Допустимый выходной ток
%
Высота места установки в м
Допустимое входное напряжение
80
100
0 1000
2000
3000 4000
%
Высота места установки в м
77
Рис. 2-3 Высота места установки
Толчки и вибрации
Запрещено ронять преобразователь или подвергать его внезапным ударам.. Не
устанавливать преобразователь в местах, где он может подвергаться постоянным
вибрациям.
Механическая прочность по EN 60721-3-3
Отклонение: 0,075 мм (10 ... 58 Гц)
Ускорение: 9,8 м/с
2
(> 58 ... 200 Гц)
Электромагнитное излучение
Не монтировать преобразователь вблизи от источников электромагнитного
излучения.
Загрязненный воздух
Не монтировать преобразователь в окружении, содержащем загрязнения воздуха, к
примеру, пыль, коррозийные газы и т. п.
Влага
Обратите внимание на то, чтобы преобразователь не подвергался воздействию
влаги. Так нельзя устанавливать преобразователь под трубами, на которых
возможно появление конденсата. Не устанавливать преобразователь в местах с
повышенной влажностью и наличием конденсата.
Установка и охлаждение
ОСТОРОЖНО
ЗАПРЕЩЕНО монтировать преобразователи горизонтально.
Преобразователи могут монтироваться вплотную друг рядом с другом.
Оставить над и под преобразователем 100 мм свободного пространства для
охлаждения. Проследить, чтобы вентиляционные отверстия преобразователя
оставались открытыми.
