Издание 10/06 3 Функции
MICROMASTER 420 Руководство по эксплуатации
6SE6400-5AA00-0PP0
47
3.1.2.3 Техника BICO
С помощью техники BICO (по-английски: Binector Connector Technology) возможно
свободное соединение данных процесса через "обычное" параметрирование
привода. При этом все свободно соединениям значения (к примеру, заданное
значение частоты, фактическое значение тока и т.п.) определены как "коннекторы", а
все свободно соединяемые цифровые сигналы (к примеру, цифровой вход
состояния, ВКЛ/ВЫКЛ, сигнальная функция при превышении
/выходе за нижнюю
границу и т.п.) как "бинекторы".
В приводном устройстве имеется множество соединяемых входных и выходных
величин, а также внутренних величин регулирования. С помощью техники BICO
можно настроить преобразователь на различные требования.
Бинектор это цифровой (двоичный) сигнал без единицы, который может принимать
значения 0 или 1. Бинекторы всегда относятся к функциям,
при этом они
подразделяются на входные и выходные бинекторы (см. рис. 3-4). При этом входной
бинектор всегда обозначается параметром "P" плюс атрибут "BI" (к примеру: P1035
BI: выбор для увеличения МОР), в то время как выходной бинектор всегда
представлен параметром "r" плюс атрибут "BO" (к примеру: r2032 BO: управляющее
слово1 с BOP-Link(USS)).
Как видно из примеров выше, параметры бинекторов имеют
следующие сокращения
перед именами параметров:
BI Binector Input, входной бинектор, получатель сигналов ("P"-параметр)
BI-параметр может быть соединен с выходным бинектором в качестве
источника, при этом номер параметра выходного бинектора (BO-параметр)
вносится как значение в BI-параметр.
BO Binector Output, выходной бинектор, источник сигналов ("r"-параметр)
BO-параметр может использоваться как источник для BI-параметра.
Для
соединения необходимо внести номер параметра BO в BI-параметр.
Пример:
Соединение BO-параметра r2032 с BI-параметром P1035
P1035 = 2032.
Если в BO-параметре имеется несколько битов, то при подключении отдельного
цифрового сигнала, наряду с номером параметра, номер бита также должен быть
внесен в BI-параметр (здесь, например: P1035 = 2032.13).

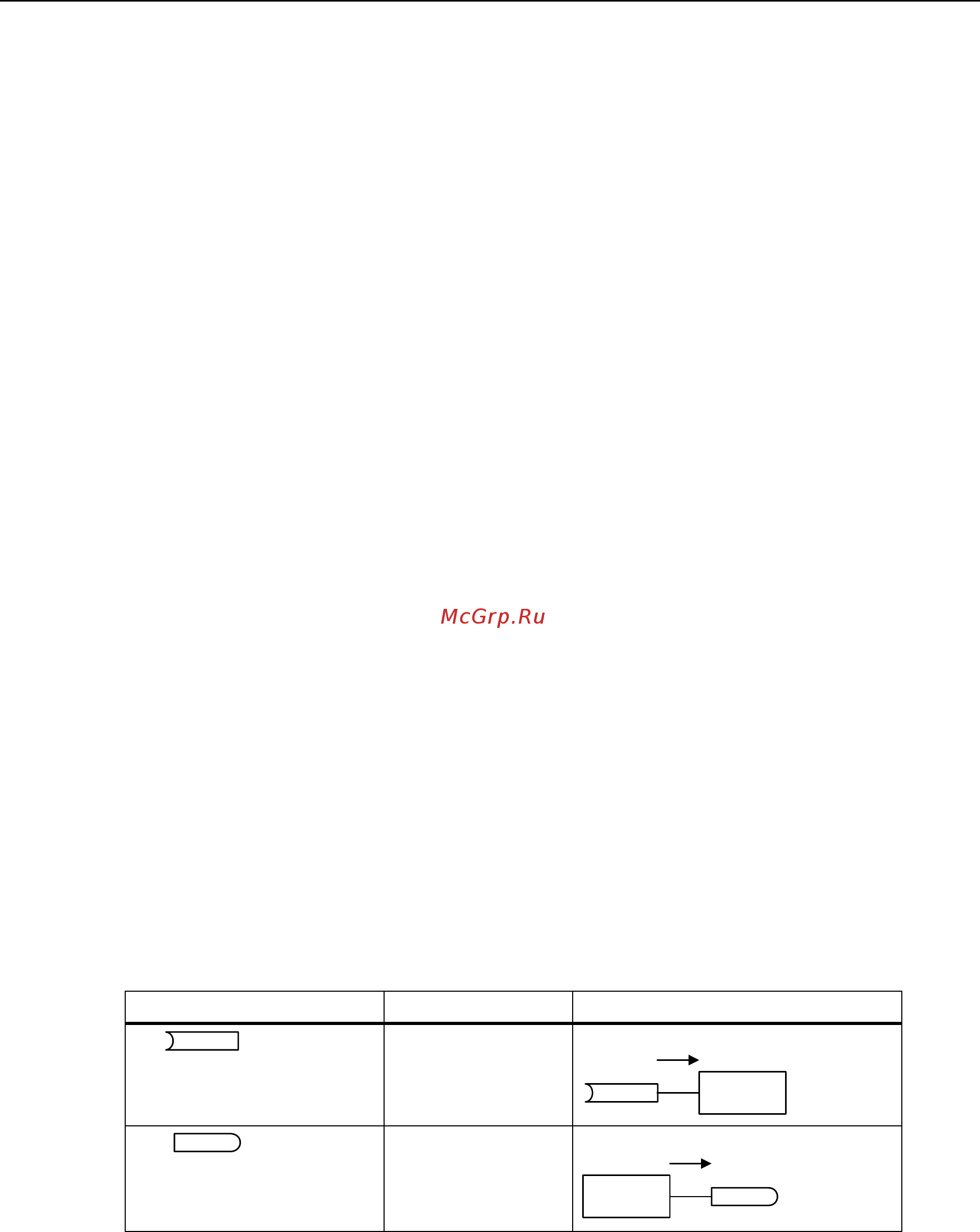

Сокращение и символ Наименование Функция
BI
Входной бинектор
(получатель
сигналов)
Потокданных
Pxxxx
BI:...
Функция
BO
Выходной бинектор
(источник сигналов)
Datenfluss
Funktion
rxxxx
BO: ...
Рис. 3-4 Бинекторы
