Издание 10/06 3 Функции
MICROMASTER 420 Руководство по эксплуатации
6SE6400-5AA00-0PP0
95
УКАЗАНИЕ
Увеличение постоянной времени фильтрации P0753 (ADC-PT1) сглаживает входной
сигнал ADC, снижая тем самым пульсацию. При использовании в рамках контура
регулирования такое сглаживание отрицательно сказывается на управляемости или
переходной характеристике при возмущении (ухудшение динамики).
Обнаружение обрыва провода
Контроль обрыва провода (см. рис. 3-25) устанавливается через параметры P0756 и
P0761. При падении входного сигнала аналогового входа ниже порога обрыва
провода (0.5
*
P0761), по истечении времени P0762 инициируется ошибка F0080 и
устанавливается бит состояния в параметре r0751.
t0
Потерясигнала
t0
P0761
V
1
P0761 0,5
10
P0762
r0751
t0
1
F0080
квит.ошибки
Аналоговыйвход
t0
ADC‐значениепослемасштабирования
r0755

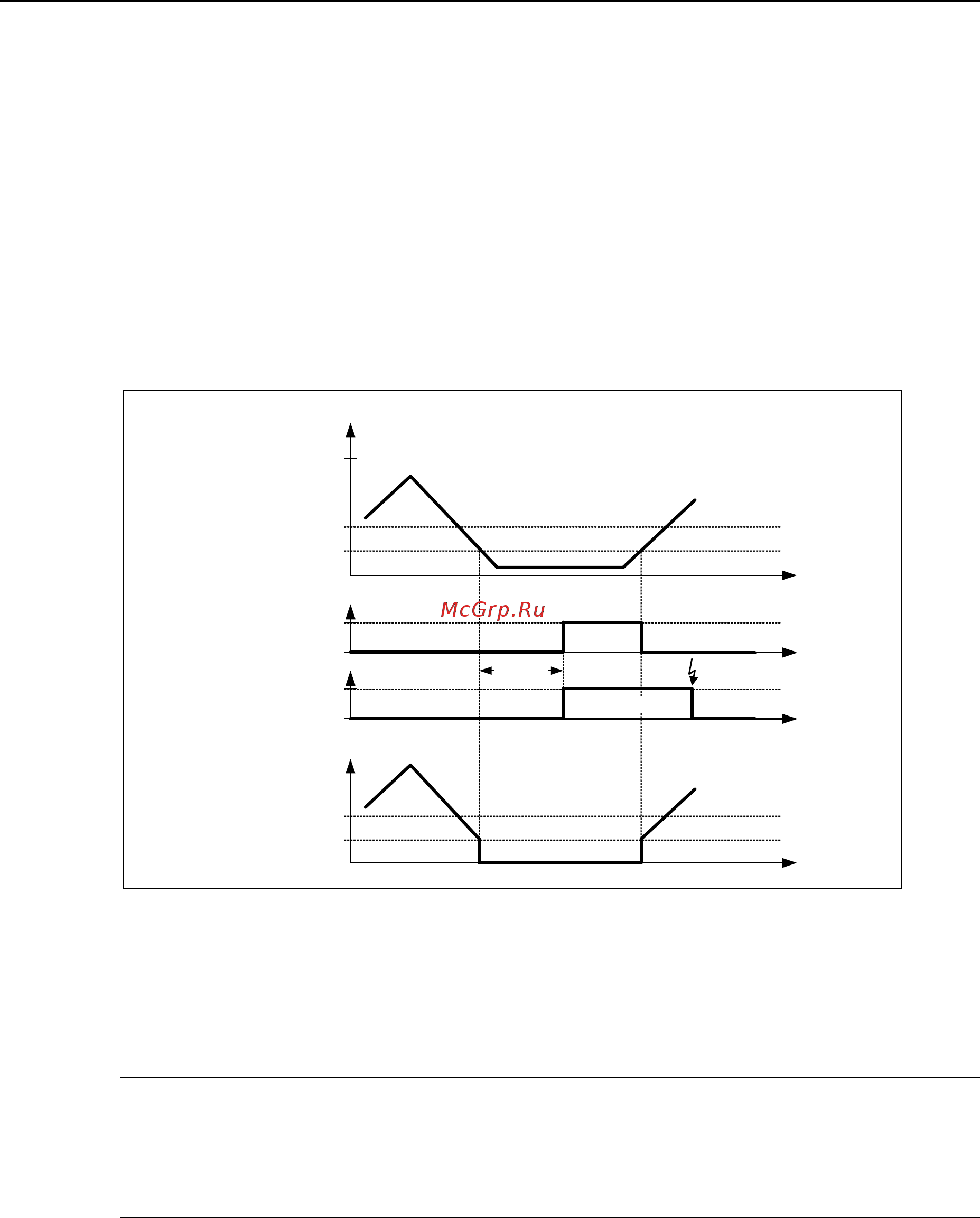

Рис. 3-26 Контроль обрыва провода
Для определения обрыва провода действуют следующие граничные условия:
С помощью параметра P0756 контроль должен быть активирован
Ширина зоны нечувствительности ADC P0761 > 0
Обнаружение обрыва кабеля, если входная величина ADC ≤ 0.5
*
P0761
Указание
Обнаружение обрыва провода возможно только для однополюсного аналогового
входа.
При активации обнаружения обрыва провода входной диапазон 0 … 0.5
*
P0761
аналогового входа должен быть исключен для обычной работы.
