4 Поиск и устранение ошибок Издание 10/06
MICROMASTER 420 Руководство по эксплуатации
178 6SE6400-5AA00-0PP0
ПРЕДУПРЕЖДЕНИЕ
Ремонт устройства может осуществляться только сервисной службой Siemens,
ремонтными мастерскими,
имеющими допуск Siemens, или
квалифицированным персоналом, подробно ознакомленным со всеми
предупреждениями и методами управления согласно данному руководству.
Возможные неисправные детали и компоненты должны заменяться на детали из
соответствующих списков запасных частей.
Перед открытием устройства отсоединить электропитание.
4.1 Поиск ошибок с SDP
В таблице 4-1
объясняются
индикации состояния
со светодиодами на
SDP.

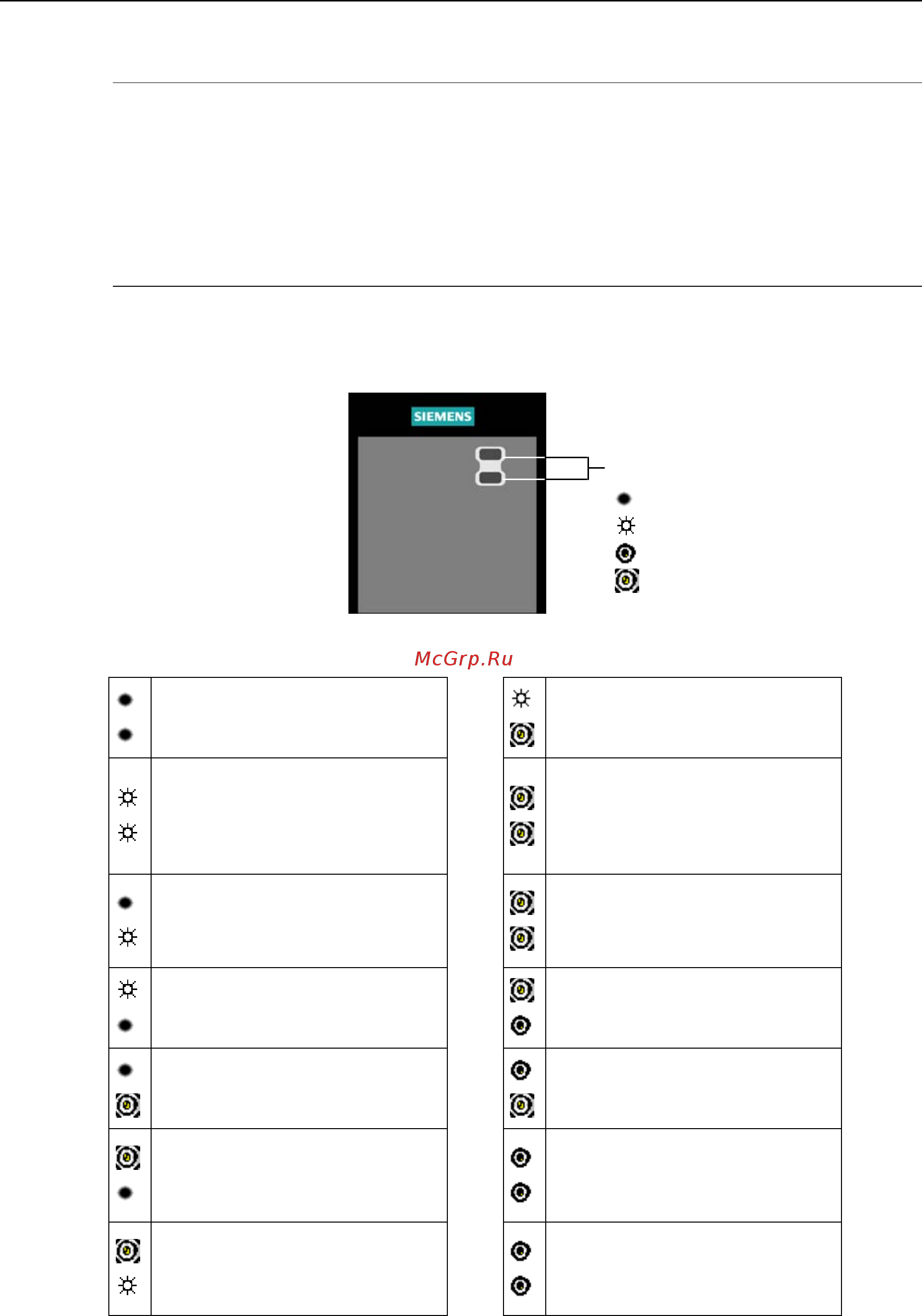

Таблица 4-1 Рабочие сообщения и сообщения об ошибках с SDP
Отсутствует напряжение сети
Ошибка – Перегрев
преобразователя
Готовность к работе
Предельное значение
предупреждения по току –
оба светодиода мигают
одновременно
Другая ошибка
преобразователя, кроме
перечисленных ниже
Прочие предупреждения –
оба светодиода мигают
попеременно
Преобразователь работает
Отключение/предупреждение
из-за низкого напряжения
Ошибка – Ток перегрузки
Преобразователь не готов
Ошибка - Перенапряжение
Ошибка ROM – Оба
светодиода мерцают
одновременно
Ошибка – Перегрев
двигателя
Ошибка RАM – Оба
светодиода мерцают
попеременно
светодиод для индикации
состояния преобразователя
Выкл
Вкл
мерцает около 0,3 с
мигает около 1 с
