3 Функции Издание 10/06
MICROMASTER 420 Руководство по эксплуатации
148 6SE6400-5AA00-0PP0
Тем самым DC-тормоз может поддержать процесс торможения приблизительно от <
10 Гц или не допускает / минимизирует увеличение напряжения промежуточного
контура в генераторном процессе торможения, абсорбируя энергию непосредственно
в двигателе. Существенным преимуществом или основной областью применения
DC-тормоза является возможность создания удерживающего момента и в состоянии
покоя (0 Гц). Это важно, к примеру, в приложениях
, в которых движение механики /
промежуточной продукции после процесса позиционирования вызывает брак.
DC-тормоз в первую очередь используется в:
Центрифуги
Пилы
Шлифовальные станки
Подъемно-транспортное оборудование
Процесс
1. Разрешение через P1233
2. Активация DC-тормоза с помощью команды ВЫКЛ1 или ВЫКЛ3 (см. рис. 3-63)
3. На время размагничивания P0347 импульсы инвертора блокируются.
4. После в течение установленного времени торможения P1233 подается требуемый
тормозной ток P1232. Это состояние отображается сигналом r0053 Bit00.
По истечении времени торможения импульсы инвертора запираются.
t
P1234
ВЫКЛ1/ВЫКЛ3
ВКЛ
t
t
f
P1233
1
tt
P0347
ВЫКЛ2
тормозпостоянноготока
ВЫКЛ2
0
1
тормозпостоянноготокаактивен
r0053
Бит00

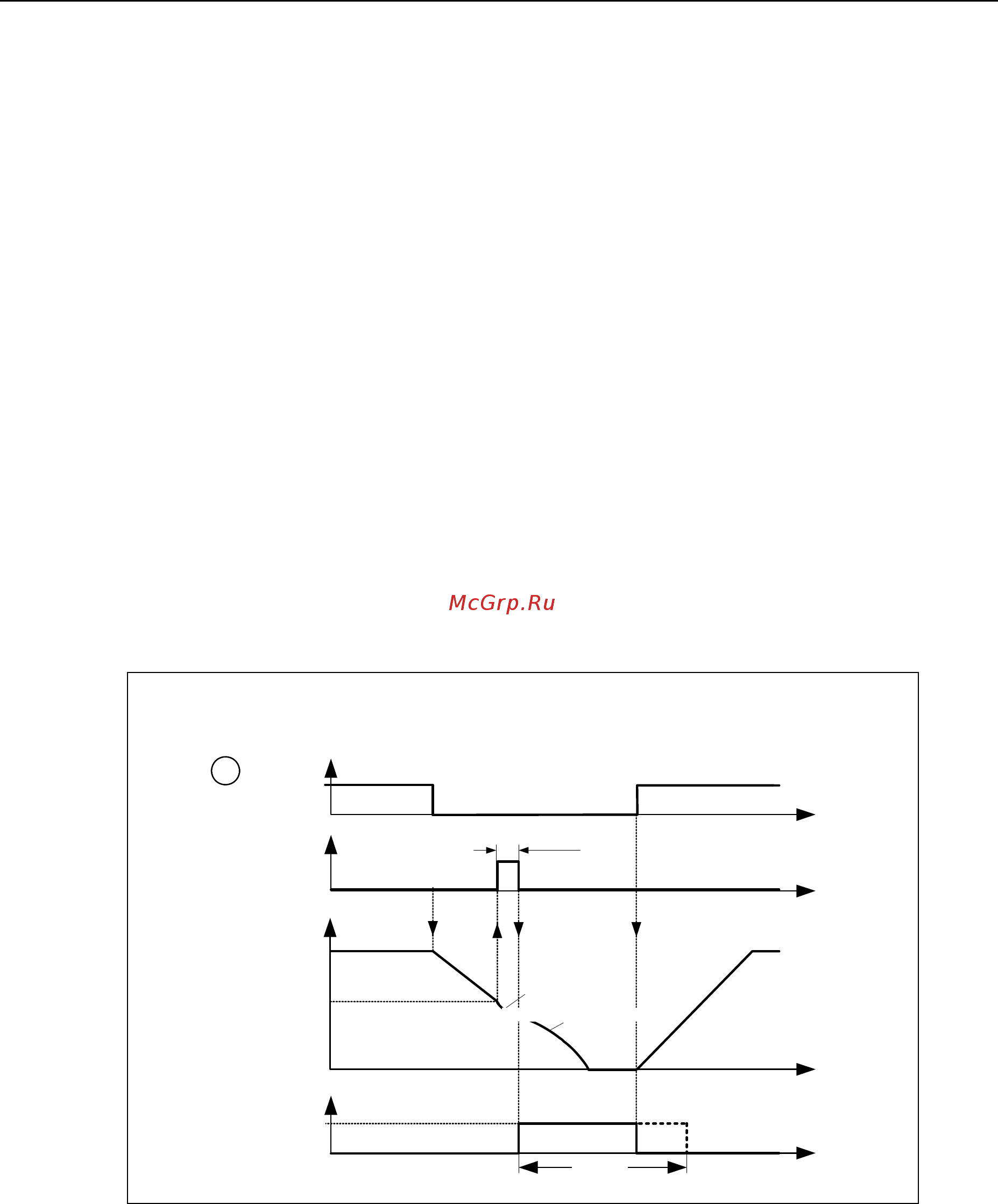

Рис. 3-63 DC-тормоз после ВЫКЛ1/ВЫКЛ3
