Издание 10/06 3 Функции
MICROMASTER 420 Руководство по эксплуатации
6SE6400-5AA00-0PP0
169
f
U, M, P,
Диапазонрегулированиянапряжения
Диапазонрегулированияполя
Ном.точка
двигателя
M
n
,
n
f
n
f
max
M,
U, P
U, P

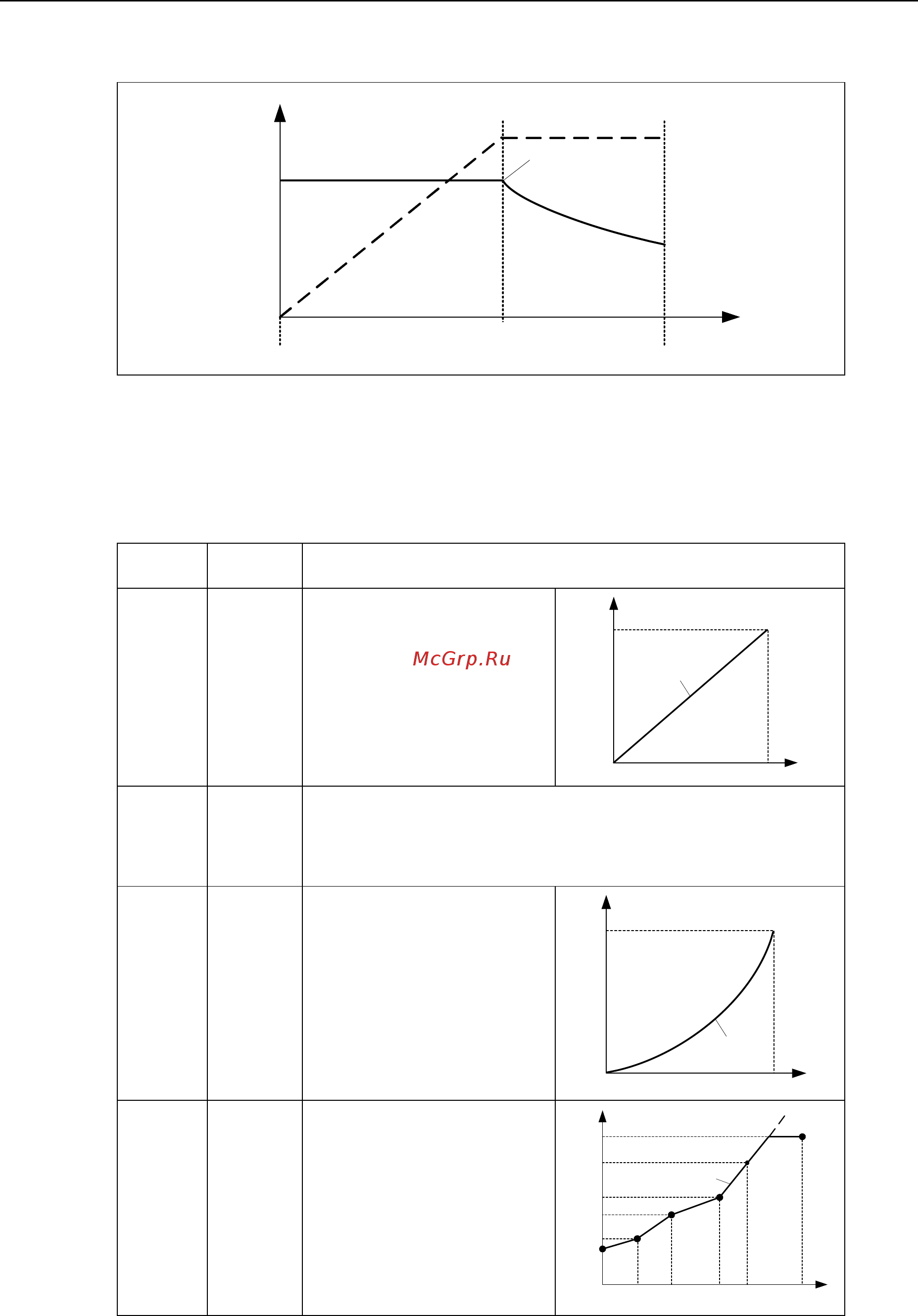

Рис. 3-73 Рабочие области кривых характеристик асинхронного двигателя при питании от
преобразователя
Характеристика U/f имеет несколько модификаций, представленных в таблице 3-34.
Таблица 3-34 Характеристика U/f (параметр Р1300)
Величина
параметра
Значение Использование / свойство
0 линейная
характери
стика
стандартный случай
V
n
0
f
n
V
f
P1300 = 0
1 FCC Характеристика, которая компенсирует потери напряжения
сопротивления статора при статических / динамических нагрузках
(управление по потокосцеплению, FCC). Это важно в первую очередь
для маленьких двигателей, т.к. они имеют относительно высокое со-
противление статора. См. раздел 3.21.1.2.
2 квадратич-
ная харак-
теристика
Характеристика, учитывающая
характеристику момента вра-
щения рабочей машины (к при-
меру, вентилятор / насос)
a) Квадратичная характеристи-
ка
(f
2
-характеристика)
b) Энергосбережение, так как
следствием низкого напря-
жения являются и меньшие
токи и потери.
V
n
0
f
n
V
f
P1300 = 2
3 програм-
мируемая
характери-
стика
Характеристика, учитывающая
характеристику момента
вращения двигателя / рабочей
машины (к примеру,
синхронный двигатель).
V
P1325
f1
P1320
f
max
P1082
V
max
r0071
V
n
P0304
P1323
P1321
f0
0 Hz
f2
P1322
f3
P1324
f
n
P0310
f
P1300 = 3
P1310
