Издание 10/06 3 Функции
MICROMASTER 420 Руководство по эксплуатации
6SE6400-5AA00-0PP0
81
P1311 =...
Вольтодобавка при разгоне (ввод в %)
Вольтодобавка для разгона/торможения в % относительно P0305 (ном. ток двигателя)
или P0350 (сопротивление статора). P1311 включает вольтодобавку только при
разгоне/торможении (изменение заданного значения) и создает дополнительный
момент для разгона/торможения. В отличие от параметра P1312, который активен
только при 1-ом процессе ускорения после команды ВКЛ, P1311 действует при
каждом процессе разгона или торможения.
P1312 =...
Вольтодобавка при пуске (ввод в %)
Вольтодобавка при пуске (после команды ВКЛ) при использовании линейной или
квадратичной характеристики U/f в % относительно P0305 или P0350. Повышение
напряжения остается активным, пока
1) заданное значение не будет достигнуто в первый раз, или
2) заданное значение не будет уменьшено до значения ниже, чем актуальное
значение на выходе задатчика интенсивности.

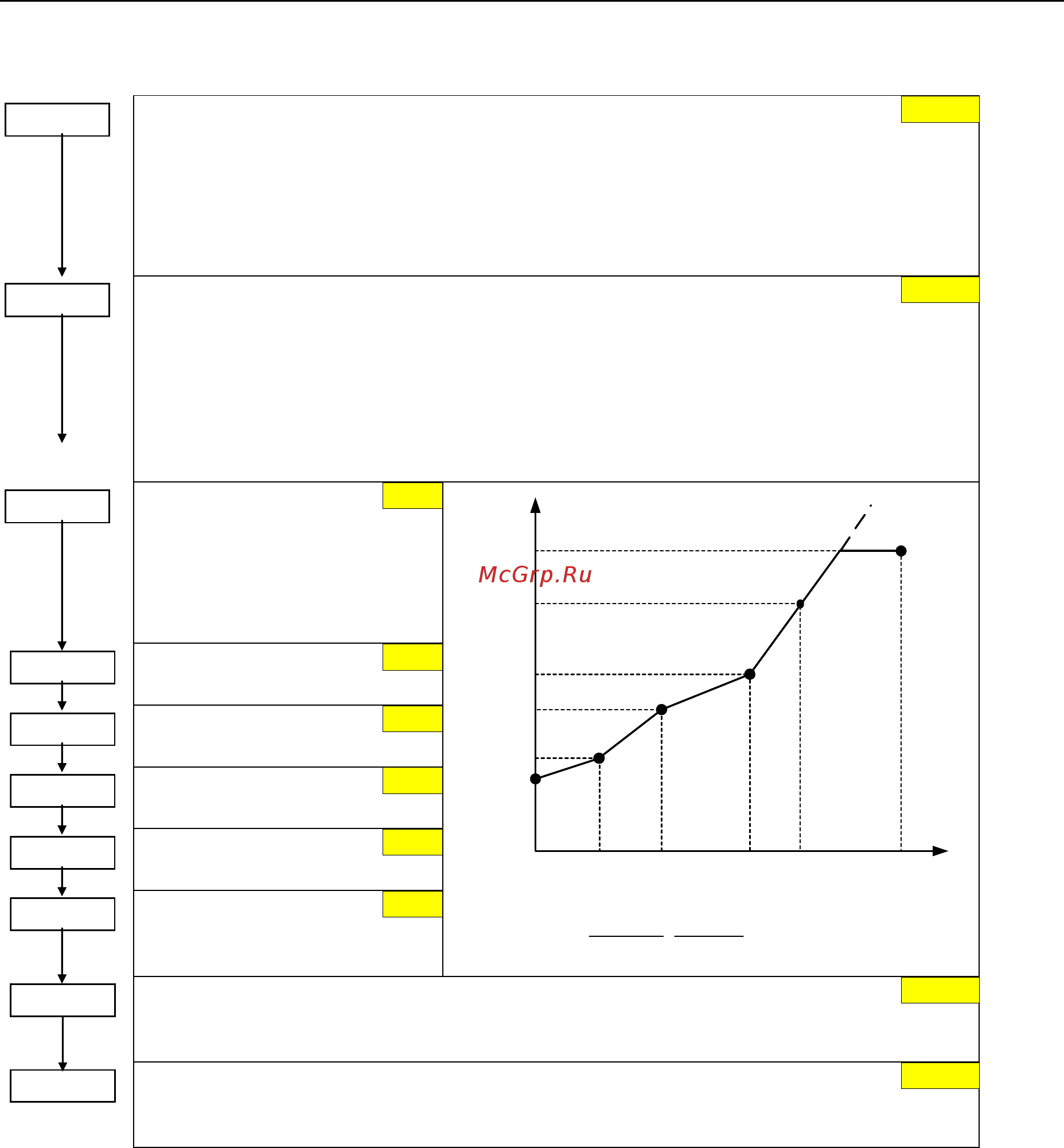

P1320 =...
Программ. коорд. 1
частоты U/f
Устанавливает координаты U/f
(P1320/1321 … P1324/1325)
для определения
характеристики U/f.
P1321 =...
Программ. коорд 1
напр. U/f
P1322 =...
Программ. коорд. 2
частоты U/f
P1323 =...
Программ. коорд 2
напр. U/f
P1324 =...
Программ. коорд. 3
частоты U/f
P1325 =...
Программ. коорд 3
напр. U/f
]P0304[V
100[%]
r0395[%]
100[%]
P1310[%]
P1310[V]
V
P1325
f1
P1320
f
max
P1082
V
max
r0071
V
n
P0304
P1323
P1321
P1310
f0
0 Hz
f2
P1322
f3
P1324
f
n
P0310
f
V
max
= f(V
dc
, M
max
)
P1335 =...
Компенсация скольжения (ввод в %)
Динамически согласует выходную частоту преобразователя таким образом, что
скорость двигателя поддерживается постоянной независимо от нагрузки двигателя.
P1338 =...
Поглощение резонанса усиление U/f
Определяет усиление регулятора для поглощения резонанса при работе с
характеристикой U/f.
0.0 %
0.0 %
0.0 Гц
0.0 Гц
0.0 Гц
0.0 Гц
0.0 Гц
0.0 Гц
0.0 %
0.00
