Издание 10/06 3 Функции
MICROMASTER 420 Руководство по эксплуатации
6SE6400-5AA00-0PP0
79

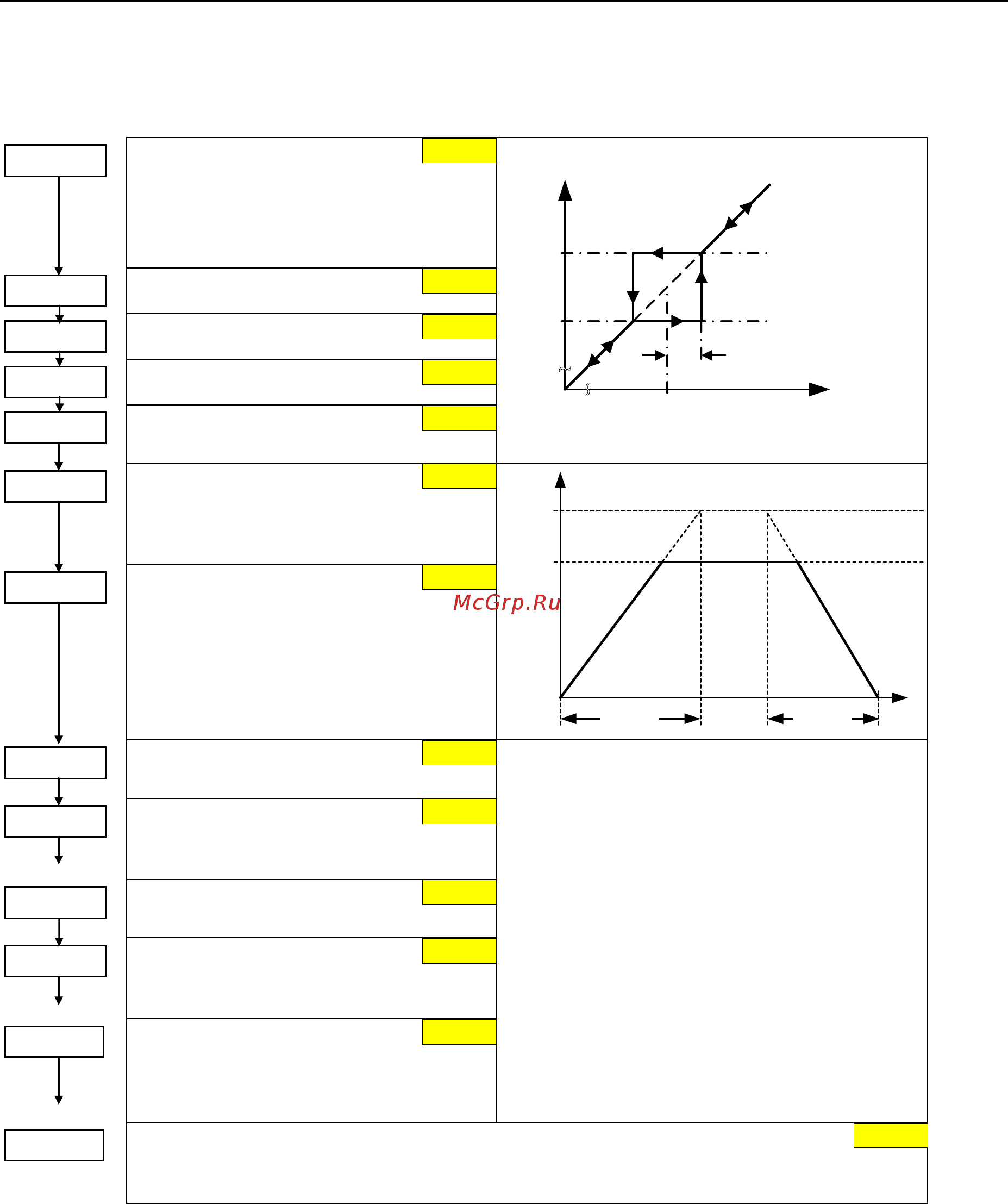

3.5.5.11 Задатчик интенсивности (ЗИ)
P1091 =...
Пропускаемая частота 1
Не допускает эффектов механического
резонанса и подавляет частоты в
диапазоне пропускаемой частоты 2 Гц
(ширина диапазона пропуска).
P1092 =...
Пропускаемая частота 2
P1093 =...
Пропускаемая частота 3
P1094 =...
Пропускаемая частота 4
P1101 =...
Полоса пропускаемой частоты
(ввод в Гц)
P1101
P1091
f
in
f
out
Полоса
пропуск.частоты
Пропускаемаячастота
P1120 =...
Время разгона
(ввод времени разгона в сек)
P1121 =...
Время торможения
(ввод времени торможения в с)
f
P1082
(f
max
)
f
1
t
P1120 P1121
P1130 =...
Время сглаживания в начале
разгона
(ввод с сек)
P1131 =...
Время сглаживания в конце
разгона
(ввод с сек)
P1132 =...
Время сглаживания в начале
торможения
(ввод с сек)
P1133 =...
Время сглаживания в конце
торможения
(ввод с сек)
P1134 =...
Тип сглаживания
0 Непрерывное сглаживание (без
рывков)
1 Прерывистое сглаживание
Рекомендуется использовать время
сглаживания для недопущения резких
реакций с их вредным воздействием на
механику.
Время разгона и торможения увеличивается
на временную долю рампы сглаживания.
P1135 =...
ВЫКЛ3 время торможения
Определяет время торможения по рампе от макс. частоты до состояния покоя для
команды ВЫКЛ3.
0.00 Гц
0.00 Гц
0.00 Гц
0.00 Гц
2.00 Гц
10.00 с
10.00 с
0.00 с
0.00 с
0.00 с
0.00 с
0
5.00 с
