Издание 10/06 3 Функции
MICROMASTER 420 Руководство по эксплуатации
6SE6400-5AA00-0PP0
85

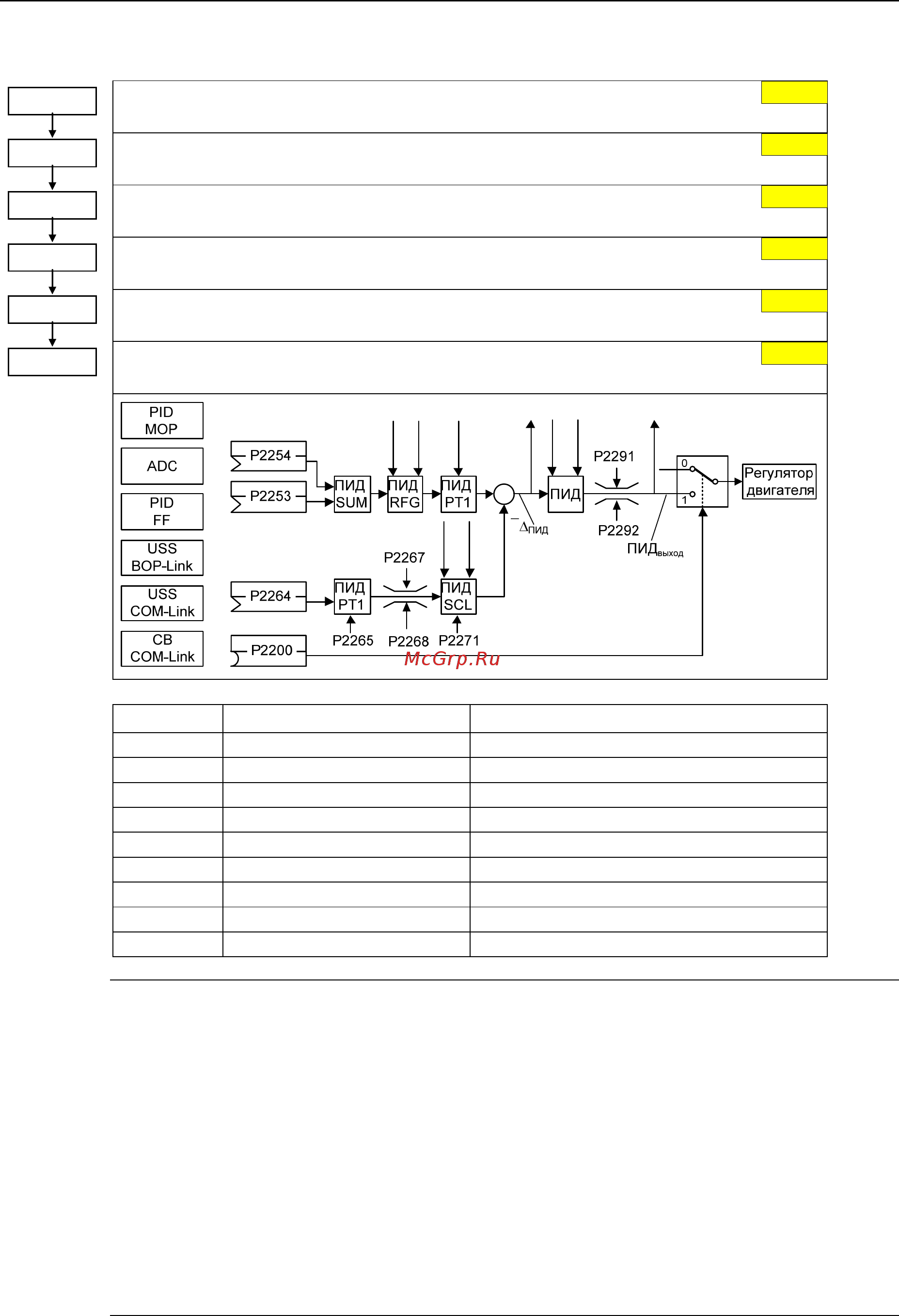

P2267 =...
Макс. фактическое значение ПИД
Устан. верхнюю границу для значения сигнала фактического значения ПИД (в %).
P2268 =...
Мин. фактическое значение ПИД
Устан. нижнюю границу для значения сигнала фактического значения ПИД (в %).
P2280 =...
ПИД пропорциональное усиление
Позволяет пользователю установить П-усиление для ПИД-регулятора.
P2285 =...
Время интегрирования ПИД
Устанавливает постоянную времени интегрирования для ПИД-регулятора.
P2291 =...
Макс. значение ПИД-выхода
Устанавливает верхнюю границу для выхода ПИД-регулятора (в %).
P2292 =...
Мин. значение ПИД-выхода
Устанавливает нижнюю границу для выхода ПИД-регулятора (в %).
P2257
P2258
P2261
P2269
P2270
P2280
P2285
r2273
r2294
Пример:
Парам. Текст параметра Пример
P2200 BI: разрешение ПИД-рег. P2200 = 1.0 ПИД-регулятор активен
P2253 CI: заданное значение ПИД P2253 = 2224 ПИД-FF1
P2264 CI: факт. значение ПИД P2264 = 755 ADC
P2267 Макс. факт. значение ПИД P2267 согласовать с приложением
P2268 Мин. факт. значение ПИД P2268 согласовать с приложением
P2280 ПИД пропорц. усиление P2280 определить через оптим.
P2285 ПИД-время интегрирования P2285 определить через оптим.
P2291 Макс. значение ПИД-выхода P2291 согласовать с приложением
P2292 Мин. значение ПИД-выхода P2292 согласовать с приложением
УКАЗАНИЕ
Если сохранение из RAM в EEPROM запускается через P0971, то после завершения
передачи выполняется новая инициализация коммуникационной памяти. Из-за этого
на время процесса сброса отключается коммуникация как через USS, так и через CB-
плату. Это вызывает следующие реакции:
Подключенный PLC (к примеру, SIMATIC S7) переходит в останов
Программа ввода в эксплуатацию STARTER шунтирует отказ коммуникации
В программе ввода в эксплуатацию Drivemonitor отображает "NC" (not connected) в
строке состояния или "drive busy".
Панель управления BOP отображает текст "busy"
После завершения процесса сброса коммуникация снова восстанавливается
автоматически для программ ввода в эксплуатацию STARTER и DriveMonitor или
панели управления BOP.
100.00 %
0.00 %
3.000
0.000 с
100.00 %
0.00 %
