3 Функции Издание 10/06
MICROMASTER 420 Руководство по эксплуатации
78 6SE6400-5AA00-0PP0

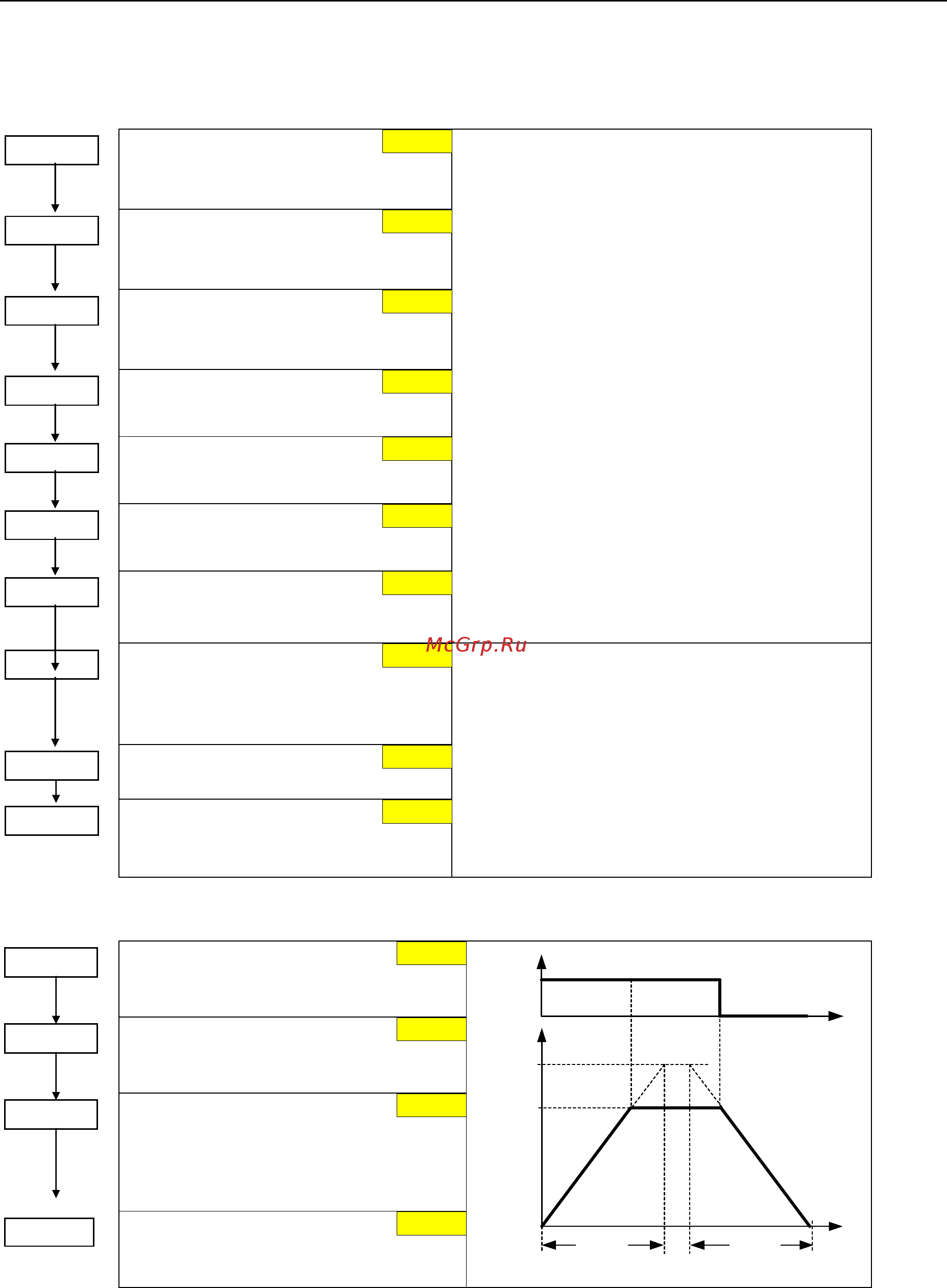

3.5.5.9 Постоянные частоты (FF)
P1001 =...
Постоянная частота 1
Возможность прямого выбора через
DIN1 (P0701 = 15, 16)
P1002 =...
Постоянная частота 2
Возможность прямого выбора через
DIN2 (P0702 = 15, 16)
P1003 =...
Постоянная частота 3
Возможность прямого выбора через
DIN3 (P0703 = 15, 16)
P1004 =...
Постоянная частота 4
P1005 =...
Постоянная частота 5
P1006 =...
Постоянная частота 6
P1007 =...
Постоянная частота 7
При определении функций цифровых входов
(P0701 … P0703) для постоянных частот можно
выбрать три разных типа:
15 = прямой выбор (двоичная кодировка)
В этом режиме работы соответствующий
цифровой вход всегда выбирает
связанную с ним постоянную частоту, к
примеру:
цифровой вход 3 = выбор постоянной
частоты 3.
При одновременно активности нескольких
входов они суммируются. Дополнительно
необходима еще одна команда ВКЛ.
16 = прямой выбор + команда ВКЛ
(двоичная кодировка + ВКЛ / ВЫКЛ1 )
В этом режиме работы постоянные
частоты выбираются как при 15, но они
комбинируются с командой ВКЛ.
17 = выбор BCD + команда ВКЛ
(BCD-кодировка + ВКЛ / ВЫКЛ1 )
Кодированный BCD режим работы
действует для цифрового входа 1 … 3.
P1016 =...
Режим постоянной частоты
– Бит 0
Определение метода выбора для
постоянных частот.
P1017 =...
Режим постоянной частоты
- Бит 1
P1018 =...
Режим постоянной частоты
- Бит 2
1 Постоянная частота двоичная кодировка
2 Постоянная частота двоичная кодировка +
команда ВКЛ
3 Постоянная частота BCD-код. + команда
ВКЛ)
УКАЗАНИЕ
При установках 2 и 3 все параметры P1016 …
P1018 должны быть установлены на
выбранное значение, чтобы преобразователь
принял команду ВКЛ.
3.5.5.10 Периодический режим работы (JOG)
P1058 =...
Частота JOG вправо
Частота в Гц при правом вращении
двигателя в периодическом режиме.
P1059 =...
Частота JOG влево
Частота в Гц при левом вращении
двигателя в периодическом режиме.
P1060 =...
Время разгона JOG
Время разгона в сек от 0 до макс.
частоты (P1082). Разгон JOG
ограничивается через P1058 или
P1059.
P1061 =...
Время торможения JOG
Время торможения в сек от макс.
частоты (P1082) до 0.
P1082
(f
max
)
P1058
t
P1060 P1061
f
JOG
0.00 Гц
5.00 Гц
10.00 Гц
15.00 Гц
20.00 Гц
25.00 Гц
30.00 Гц
1
1
1
5.00 Hz
5.00 Hz
10.00 s
10.00 s
