3 Функции Издание 10/06
MICROMASTER 420 Руководство по эксплуатации
124 6SE6400-5AA00-0PP0
3.9 Моторпотенциометр (MOP)
Область параметров: P1031 – r1050
Предупреждения -
Ошибки -
Номер функциональной схемы: FP3100
С помощью этой функции эмулируется электромеханический потенциометр для
установки заданного значения. Регулировка значения моторпотенциометра
выполняется раздельно через управляющий сигнал "выше" или "ниже", который
выбирается через BICO-параметры P1035 или P1036 (см. рис. 3-44). Установленное
значение доступно через выходной коннектор r1050 для дальнейшего подключения.

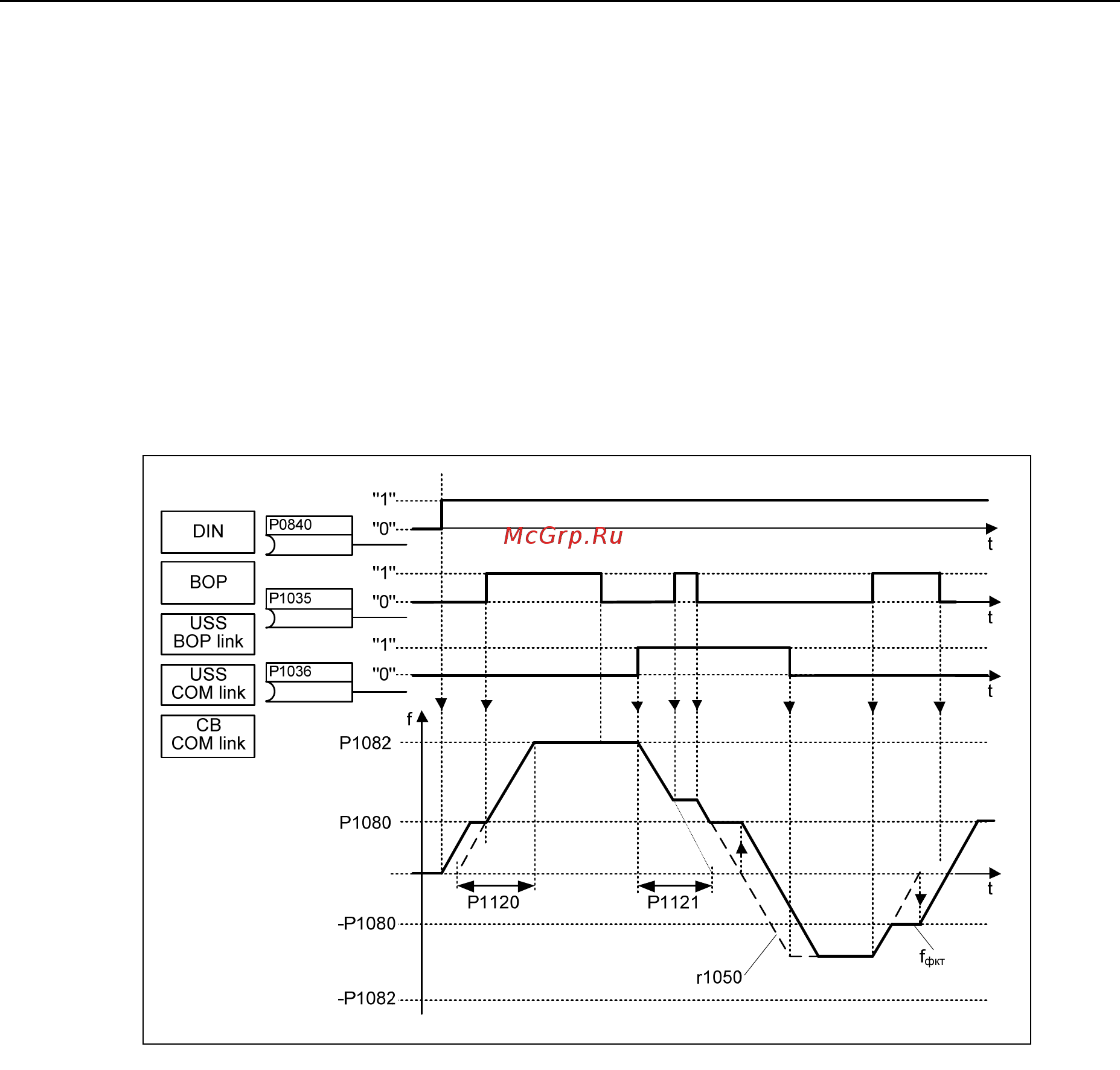

Рис. 3-44 Моторпотенциометр
Выбор через последовательные интерфейсы
Функциональность MOP может быть выбрана как через панели управления (см.
раздел 0), цифровые входы, так и через последовательные интерфейсы (см.
пример). Параметрирование может выполняться напрямую через BICO-параметры
P1035 или P1036, а также через параметры P0700 или P0719. При этом при
присвоении значения P0700 параметры BICO соответственно изменяются.
Пример: Источник команд через "USS на BOP-Link"-интерфейс
a) Стандартный метод
P0700 = 4
b) BICO-метод P1035 = 2032.13
P1036 = 2032.14
::::
(полный список см. P0700)
