Издание 10/06 3 Функции
MICROMASTER 420 Руководство по эксплуатации
6SE6400-5AA00-0PP0
107
Master
Slaveмакс.32Slave
первыйучастник
последнийучастник
SlaveSlave

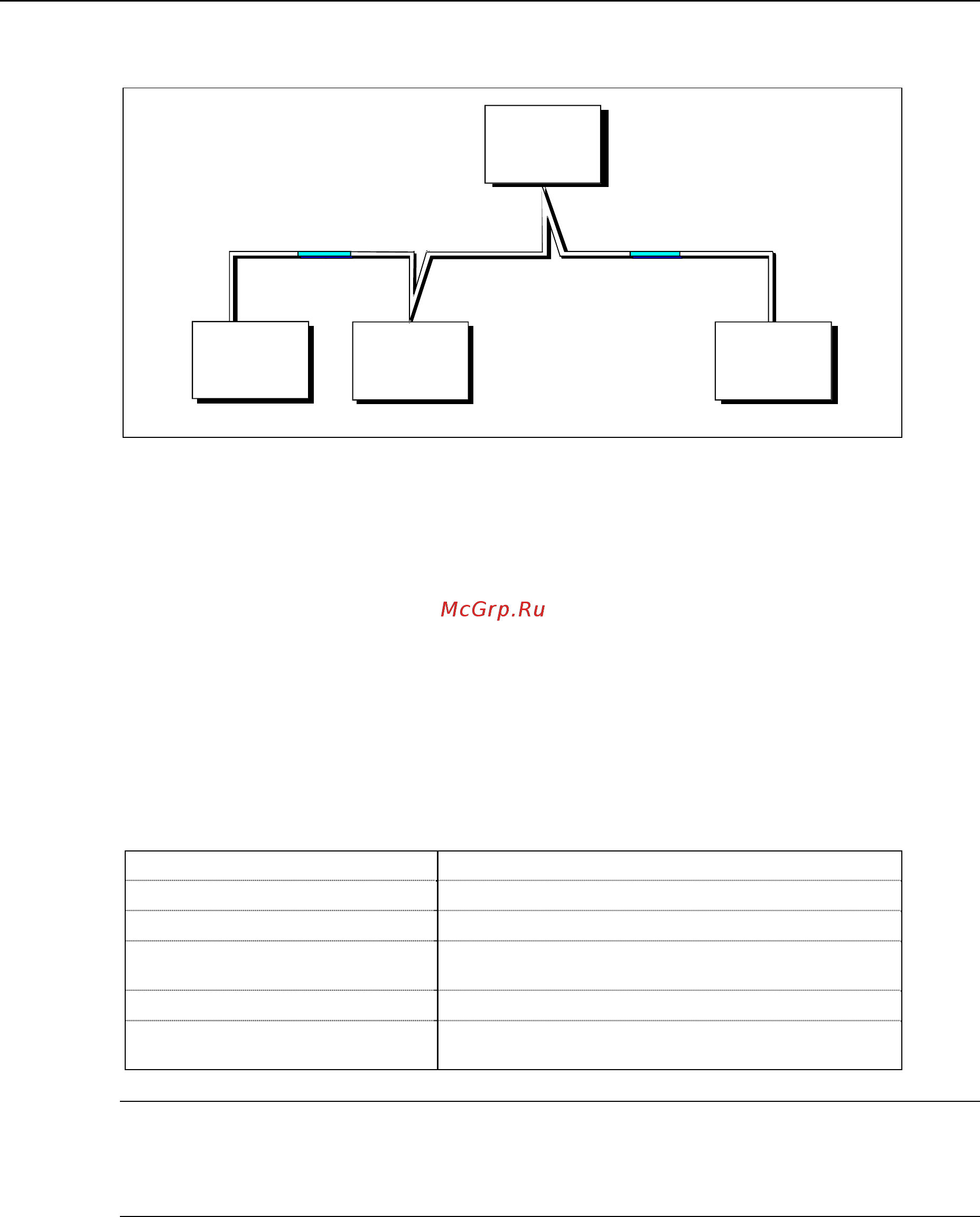

Рис. 3-39 Топология шины USS
Оба конца одной линии (первый участник и последний участник) должны
завершаться терминаторами (см. раздел 3.7.1.3). Соединения точка-точка
обрабатываются как шинные соединения. Один участник имеет Master-функцию,
другой – Slave-функцию.
Передача данных выполняется по стандарту EIA 485. Для соединений точка-точка
можно использовать RS232. Передача всегда полудуплексная, т.е. передача и прием
выполняются попеременно и должны управляться
ПО. Полудуплексная связь
позволяет использовать один и тот же кабель для обоих направлений передачи. Это
обеспечивает простую и недорогую разводку шины, работу в окружении с помехами и
высокую скорость передачи данных.
Для разводки шины используется экранированная витая пара.
Таблица 3-37 Параметры конструкции
Сечение кабеля
2 x 0,5 мм
2
Литца
16 x 0,2 мм
Скрутка
20 шагов скрутки / м
Общий экран
Оплетка, луженая медная проволока 1,1 м
2
85 % оптического покрытия
Общий
5 мм
Наружная оболочка
В зависимости от требований к воспламеняемости,
остаточным продуктам сгорания и т.п..
УКАЗАНИЕ
Все данные являются лишь рекомендацией.
В зависимости от требований и параметров спец. использования и условий в
установке возможны отклонения.
