3 Функции Издание 10/06
MICROMASTER 420 Руководство по эксплуатации
122 6SE6400-5AA00-0PP0
Постоянные частоты могут выбираться через цифровые входы, а также через
последовательные коммуникационные интерфейсы. Для выбора постоянной частоты
через цифровые входы существует 2 метода. На основе постоянной частоты P1001 и
цифрового входа 1 это показано на следующем примере (см. рис. 3-42).
a) Стандартный метод
P0701 = 15
b) BICO-метод
P0701 = 99, P1020 = 722.0, P1016 = 1
P
1
0
1
6
P0701=15илиP0701=99,P1020=722.0,P1016=1
DIN1
r1024
r0722.0
P1020
1
2,3
P1001
0
0
P0702=15илиP0702=99,P1021=722.1,P1017=1
P
1
0
1
7
DIN2 r0722.1
P1021
1
2,3
P1002
0
0
....
+
...
+

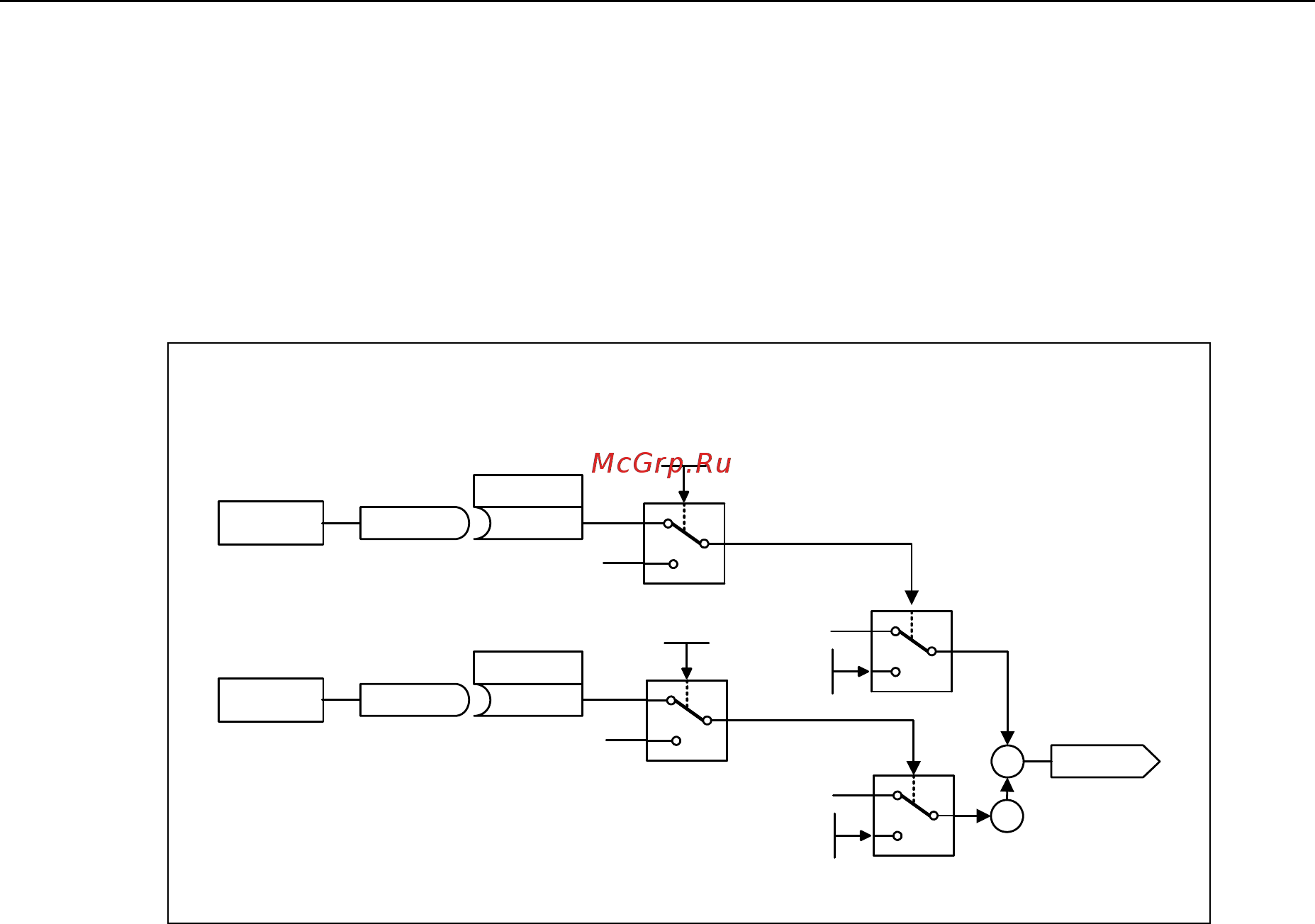

Рис. 3-42 Пример прямого выбора FF1 через DIN1 или FF2 через DIN2
Прямой выбор + команда ВКЛ
При этом выборе постоянные частоты также выбираются напрямую, при этом выбор
комбинируется с командой ВКЛ. Отдельной команды ВКЛ при этом методе не
требуется. Аналогично примеру выше получаем:
a) Стандартный метод
P0701 = 16
b) BICO-метод
P0701 = 99, P1020 = 722.0, P1016 = 2
