Издание 10/06 3 Функции
MICROMASTER 420 Руководство по эксплуатации
6SE6400-5AA00-0PP0
131
3.11.2 ПИД-постоянное заданное значение (ПИД-FF)
Число: 7
Область параметров: P2201 – r2224
Предупреждения -
Ошибки -
Номер функциональной схемы: FP3300, FP3310
Аналогично постоянным частотам (см. раздел 3.8), ПИД-регулятор имеет
программируемые отдельно ПИД-постоянные заданные значения. Значения
определяются через параметры P2201 – P2207 и выбираются через входные
бинекторы P2220 – P2222. Через выходной коннектор r2224 выбранное ПИД-
постоянное заданное значение доступно для дальнейшего соединения (к примеру,
как ПИД-главное заданное значение
P2253 = 2224).
Для выбора ПИД-постоянных заданных значений, аналогично постоянным частотам
(раздел 3.8), предлагается 3 метода:
Прямой выбор
Прямой выбор + команда ВКЛ
Двоичный выбор + команда ВКЛ
Методы выборы определяются через параметры P2216 – P2218.
P
2
2
1
6
P0701=15
или
P0701=99,P2220=722.0,P2216=1
DIN1
r2224
r0722.0
P2220
1
2,3
P2201
0
....
0
....
....

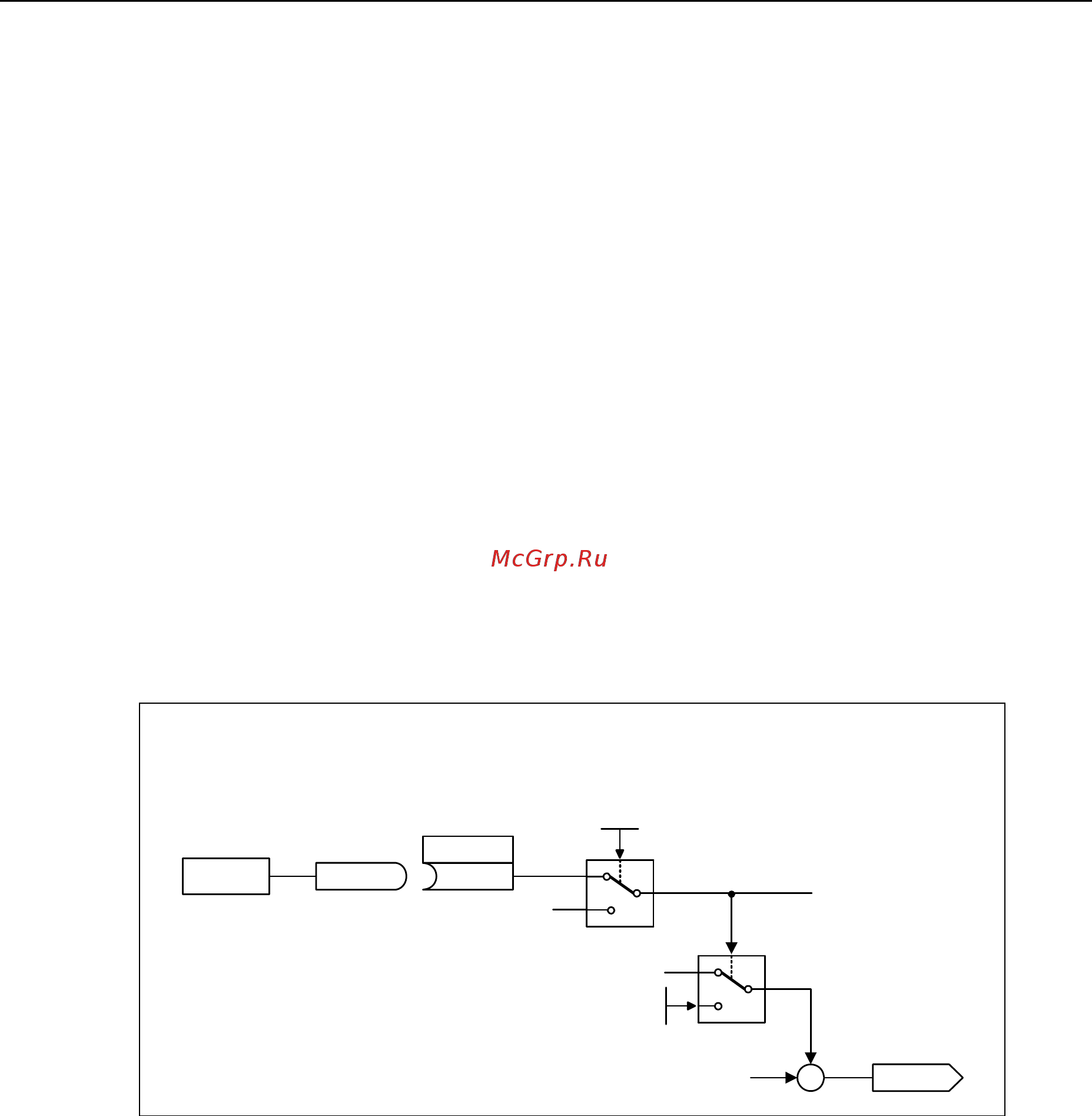

Рис. 3-48 Пример прямого выбора ПИД-постоянной частоты 1 через DIN1
