Издание 10/06 2 Установка
MICROMASTER 420 Руководство по эксплуатации
6SE6400-5AA00-0PP0
25
2.3 Механический монтаж
ПРЕДУПРЕЖДЕНИЕ
Чтобы гарантировать безопасную работу устройства, оно должно
устанавливаться и вводиться в эксплуатацию квалифицированным
персоналом, при полном соблюдении изложенных в данном руководстве
предупреждений.
Прежде всего, требуется соблюдение общих и региональных правил
монтажа и безопасности при работах на установках с опасными
напряжениями (к примеру, EN 50178), так и правил, относящихся к
технически правильному
использованию инструментов и применению
индивидуальных средств защиты.
Сетевые клеммы, клеммы цепи постоянного тока и электродвигателя
могут оставаться под опасными напряжениями даже при неработающем
преобразователе; перед проведением монтажных работ после
выключения необходимо выждать 5 минут для разряда конденсаторов.
Преобразователи могут монтироваться друг рядом с другом. Но при
монтаже друг над
другом необходимо соблюдать зазор в 100 мм.
IP20 обеспечивает только защиту от прямого контакта. Поэтому
установить это устройство в соответствующий защитный шкаф.
4
160 мм
6.30"
55 мм
2.2"
O4.5 мм
0.17"
O4.8 мм
0.19"
174 мм
6.85"
138 мм
5.43"
O5.5 мм
0.22"
204 мм
8.03"
174 мм
6.85"

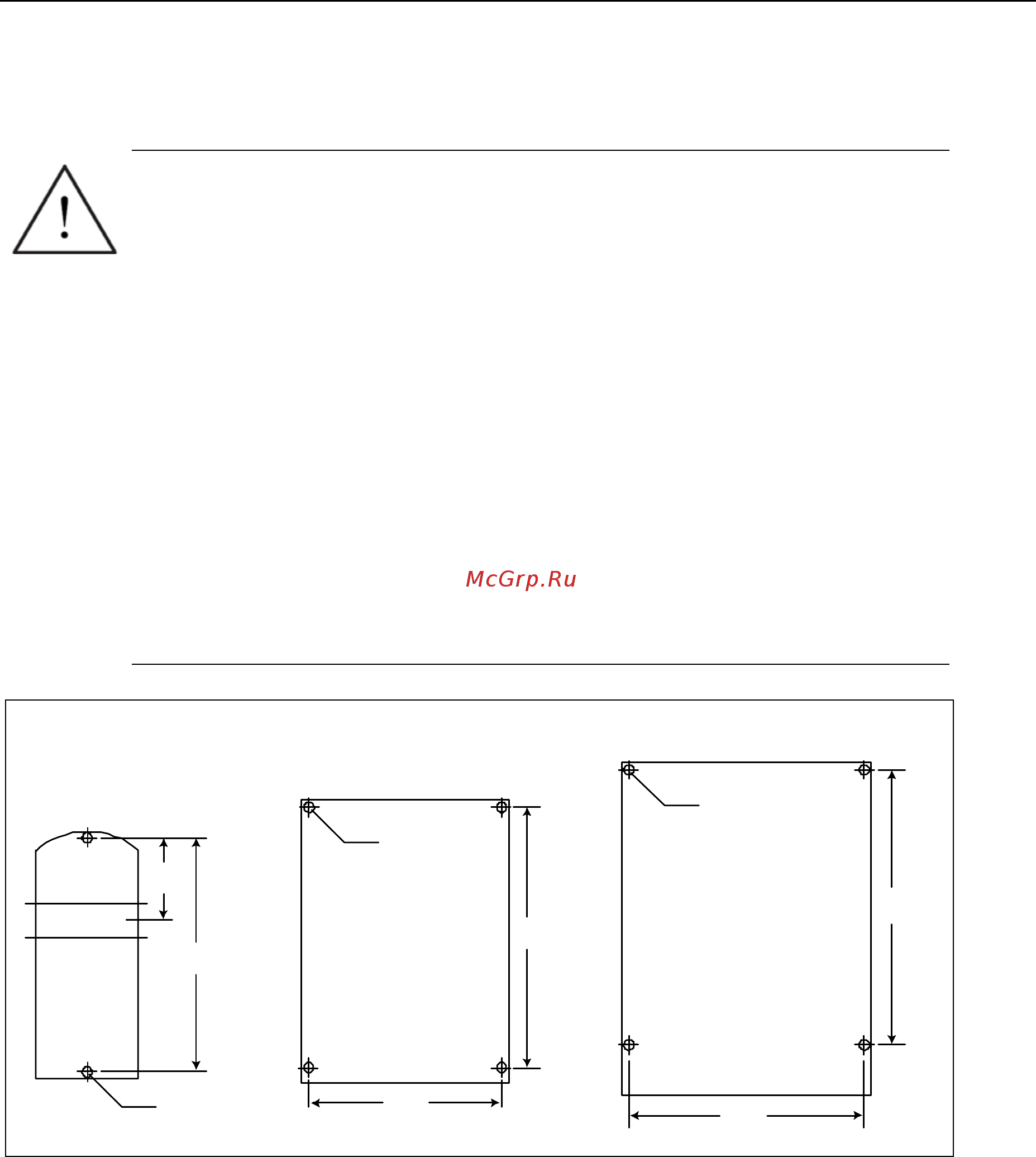

Исполнение A Исполнение B Исполнение C
Рис. 2-4 Образцы сверления для MICROMASTER 420
