Издание 10/06 3 Функции
MICROMASTER 420 Руководство по эксплуатации
6SE6400-5AA00-0PP0
175
3.21.1.5 Ограничение тока (Imax-регулятор)
Область параметров: P1340 – P1344
r0056 Bit 13
Предупреждения A0501
Ошибки F0001
Номер функциональной схемы: FP6100
Для недопущения перегрузок в режиме работы U/f-характеристика у
преобразователя есть токоограничительный регулятор (Imax-регулятор, см. рис. 3-
76). Такой регулятор защищает преобразователь или двигатель от длительной
перегрузки за счет автоматического уменьшения выходной частоты преобразователя
на f
Imax
(r1343) или выходного напряжения преобразователя на U
Imax
(r1344).
Понижение снимает нагрузку от преобразователя и защищает от постоянных
повреждений.
SollwertImax‐Regler
+
r1343
CO: f_aus-ImaxReg.
r1344
CO: U_aus-ImaxReg.
Stromrьckmeldung
r0067
CO:Beg. Ausg.strom [A]
r0020
CO: Sollw. vor HLG [Hz]
Mot.ьberl.fakt.[%]
10.0 ...400.0 [%]
P0640 (150.0)
Motor‐Temperatur
Umrichter‐Temperatur
i
2
t
Umrichter
Mot.ьberl.fakt.[%]
10.0 ...400.0 [%]
P0640 (150.0)
Kp Tn
Imax‐Reg.KP
0.000 ...0.499
P1340 (0.000)
Imax‐Reg.Ti
0.000 ...50.000 [s]
P1341 (0.300)
U
I_max
f
I_max
Коэф. перегр. двиг.
10.00 … 400.0 [%]
P0640.D (150.0)
Коэф. перегр. двиг.
10.00 … 400.0 [%]
P0640.D (150.0)
Температура двигателя
Температура преобразователя
I
2
t преобразователя
Imax-рег. KP
0.000 … 0.499
P1340.D (0.000)
Imax-рег. TI
0.000 … 50.000 [c]
P1341.D (0.300)
CO: Огр. вых. ток [А]
CO: Задание для RFG [Гц]
Информация о токе
Зад. знач. Imax-рег.
CO:f_вых. Imax-рег.
CO:U_вых. Imax-рег.

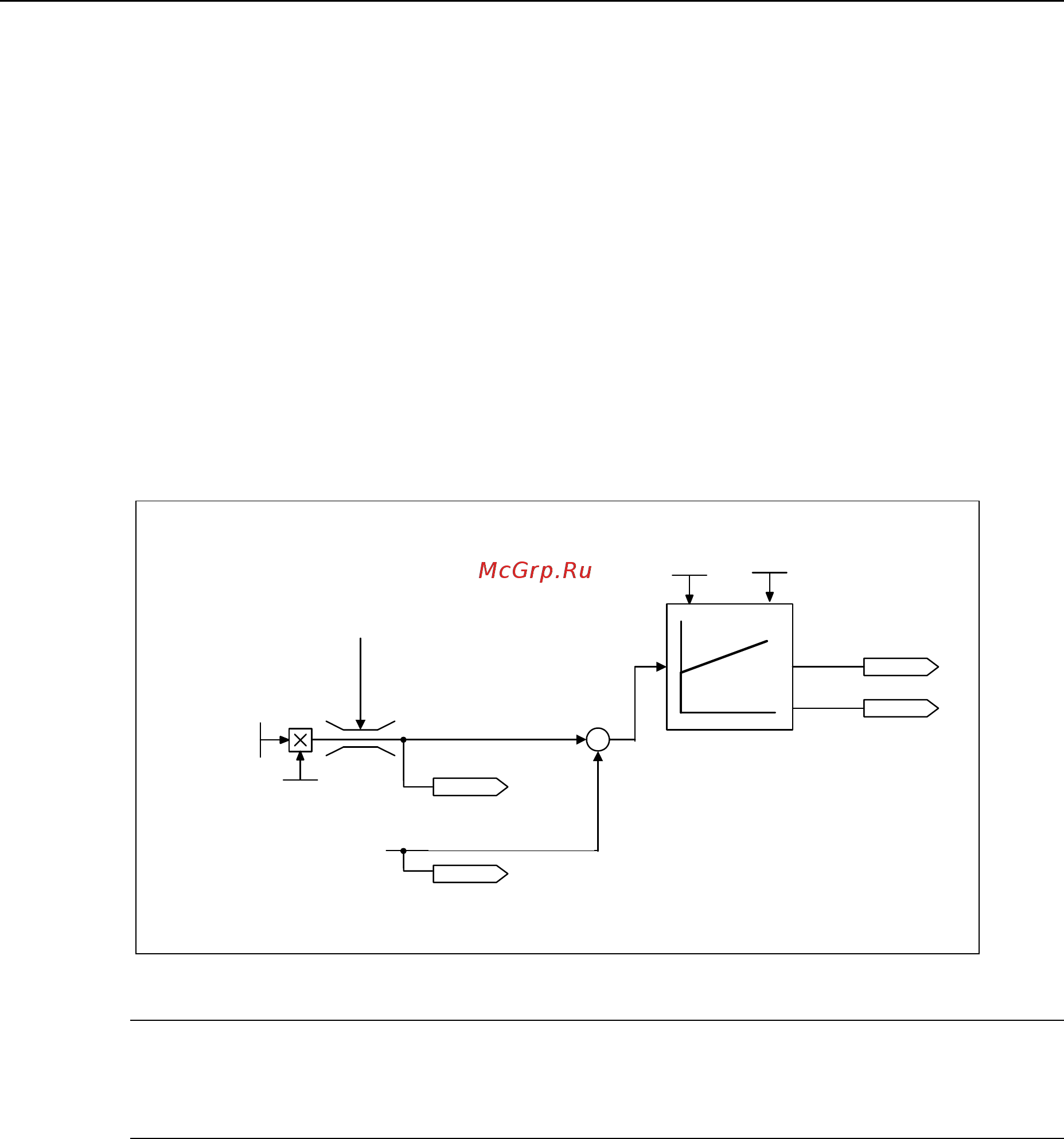

Рис. 3-76 Регулятор Imax
УКАЗАНИЕ
Понижение частоты снижает нагрузку только в том случае, если нагрузка
уменьшается на низких скоростях (к примеру, квадратичная характеристика
момента/скорости рабочей машины.
