3 Функции Издание 10/06
MICROMASTER 420 Руководство по эксплуатации
170 6SE6400-5AA00-0PP0
3.21.1.1 Вольтодобавка
Область параметров: P1310, P1311, P1312
r0056 Bit05
Предупреждения -
Ошибки -
Номер функциональной схемы: FP6100
Характеристики U/f выводят при низких выходных частотах лишь низкое выходное
напряжение. Сюда же при низких частотах добавляются омические сопротивления
обмотки статора, которые не были учтены при определении потока двигателя в
разделе 3.23.1. Поэтому выходного напряжения может быть недостаточно, чтобы
реализовать намагничивание асинхронного двигателя,
удерживать груз,
компенсировать падения напряжения (омические потери в сопротивлениях
обмоток) в системе или
реализовать начальный пусковой момент, момент разгона/торможения.
Увеличение выходного напряжения в MICROMASTER возможно через следующие
параметры (см. таблицу 3-35).

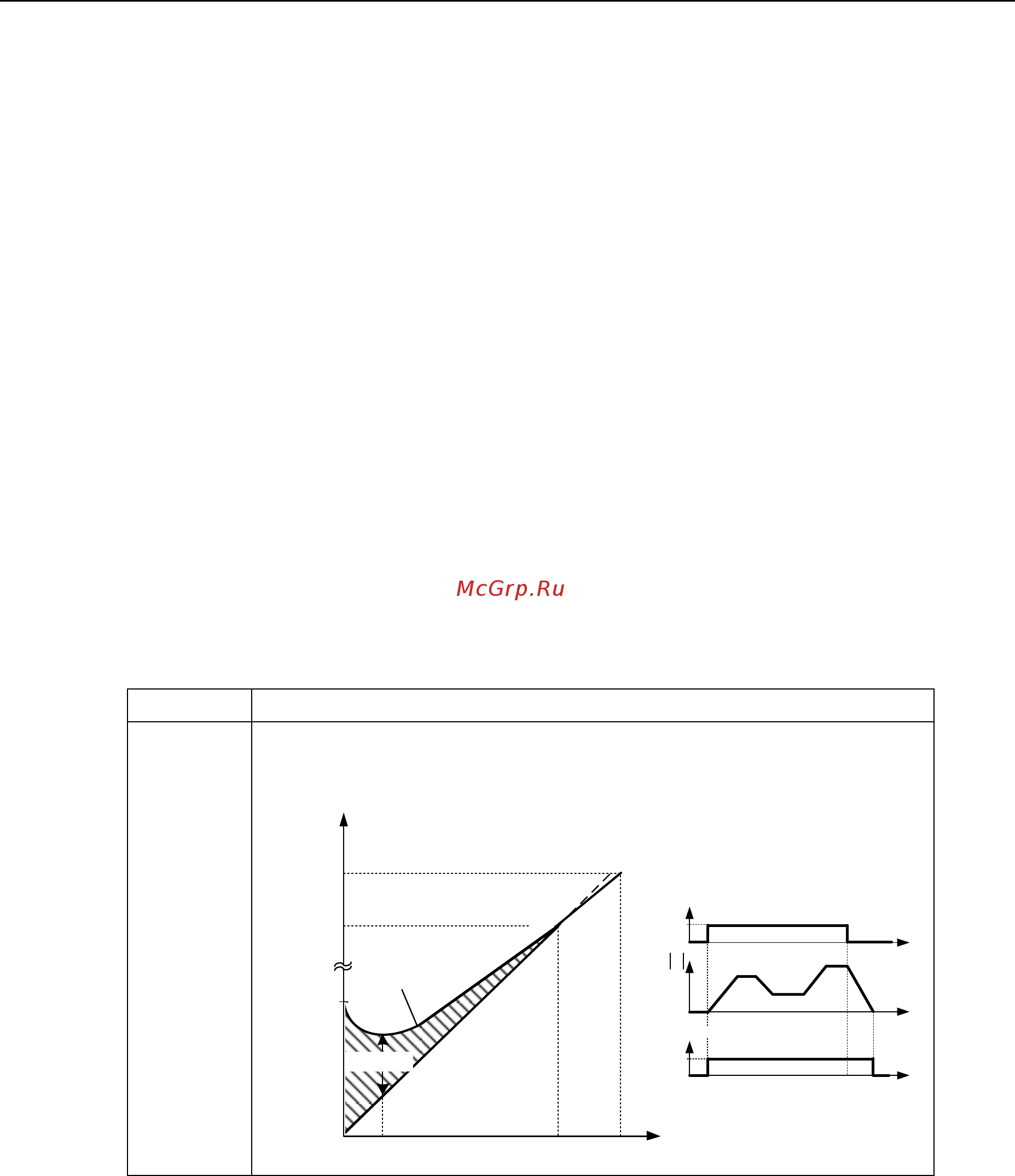

Таблица 3-35 Вольтодобавка
Парам. Вольтодобавка
P1310 Постоянная вольтодобавка
Вольтодобавка действует во всем частотном диапазоне, при этом значение
непрерывно уменьшается к высоким частотам.
f
U/f линейная
ВЫКЛ
ВКЛ
t
t
f
P1310 активен
t0
1
область действия
Vmax
Vn
(P0304)
V
ConBoost,100
0
fn
(P0310)
f max
(P1082)
V
f
Boost,end
(P1316)
Boost
в
ы
х
о
д
н
о
е
н
а
пр
яж
е
н
и
е
V фкт
U/
f о
бы
ч
н
а
я
(P1
30
0 =
0)
V
ConBoost,50
добавочное напряжение
