Издание 10/06 3 Функции
MICROMASTER 420 Руководство по эксплуатации
6SE6400-5AA00-0PP0
89
3.6 Входы/выходы
3.6.1 Цифровые входы (DIN)
Число: 3 + 1
Область параметров: r0722 – P0725
Номер функциональной схемы: FP2000, FP2200
Характеристики:
- цикл: 2 мс
- порог включения: 10,6 В
- порог выключения: 10,6 В
- электр. особенности: с гальванической развязкой, с защитой от короткого
замыкания
Для автономной работы преобразователя необходимы внешние сигналы
управления. Эти сигналы могут подаваться как через последовательный интерфейс,
так и через цифровые входы (см. рис. 3-22) MICROMASTER предлагает
3 цифровых
входа, число которых при использовании аналогового входа может быть доведено до
4. Цифровые входы являются свободно программируемыми в их согласовании с
функциями, при этом в том, что касается программирования, существует
возможность прямого согласования функции через параметры P0701 – P0704 или
свободного программирования с помощью техники BICO.

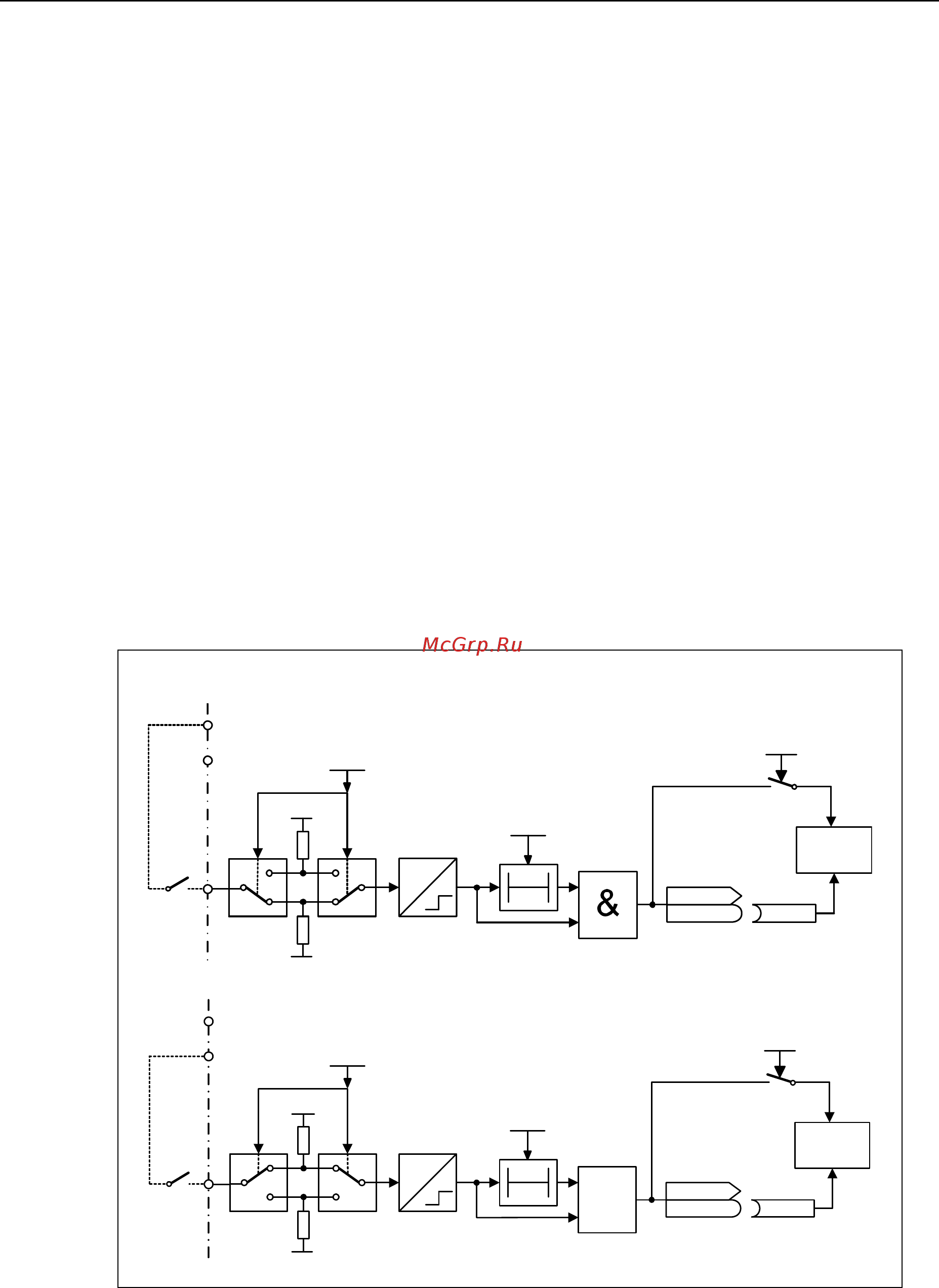

DIN-канал (напр. DIN1 - PNP (P0725 = 1))
24 В
T0
0
1
PNP/ NPN DIN
0 ... 1
P0725 (1)
24В
Устранение дребезга:DIN
0 .. . 3
P07 24 (3)
CO /BO: состояние DIN
r0722
r0722
.0
Kл.8
P24 (PN P)
Kл.9
0 В (N PN)
Pxxx x BI: ...
P07 01
Функция
0
1
DIN‐канал(напр.DIN1‐ NPN(P0725=0))
24 В
T0
&
0
1
PNP/NPNDIN
0 ...1
P0725 (1)
0В
24В
Entprellzeit:DIN
0 ...3
P0724 (3)
CO/BO: Status DIN
r0722
r0722
.0
Kл.8
P24(PNP)
Kл.9
0В(NPN)
PxxxxBI:...
P0701
Функция
0
1
Устранение дребезга DIN
Состояние DIN
Рис. 3-22 Цифровые входы
