3 Функции Издание 10/06
MICROMASTER 420 Руководство по эксплуатации
132 6SE6400-5AA00-0PP0
3.12 Канал заданных значений
Канал заданных значений (см. рис. 3-49) является связующим звеном между
источником заданного значения и системой регулирования двигателя. При этом
особенностью MICROMASTER является то, что заданное значение может
одновременно устанавливаться из двух источников заданных значений.
Формирование и последующее изменение (управление направлением, пропускаемая
частота, рампа разгона/торможения) общего заданного значения выполняются в
канале заданных значений
.
MOP
ADC
FF
USS
BOPlink
USS
COMlink
CB
COMlink
Источникзад.знач.
Главное
зад.знач.
Доп.зад.
значение
SUM AFM Limit RFG
Каналзад.знач.
Регулятор
двигателя
Регулятор
двигателя

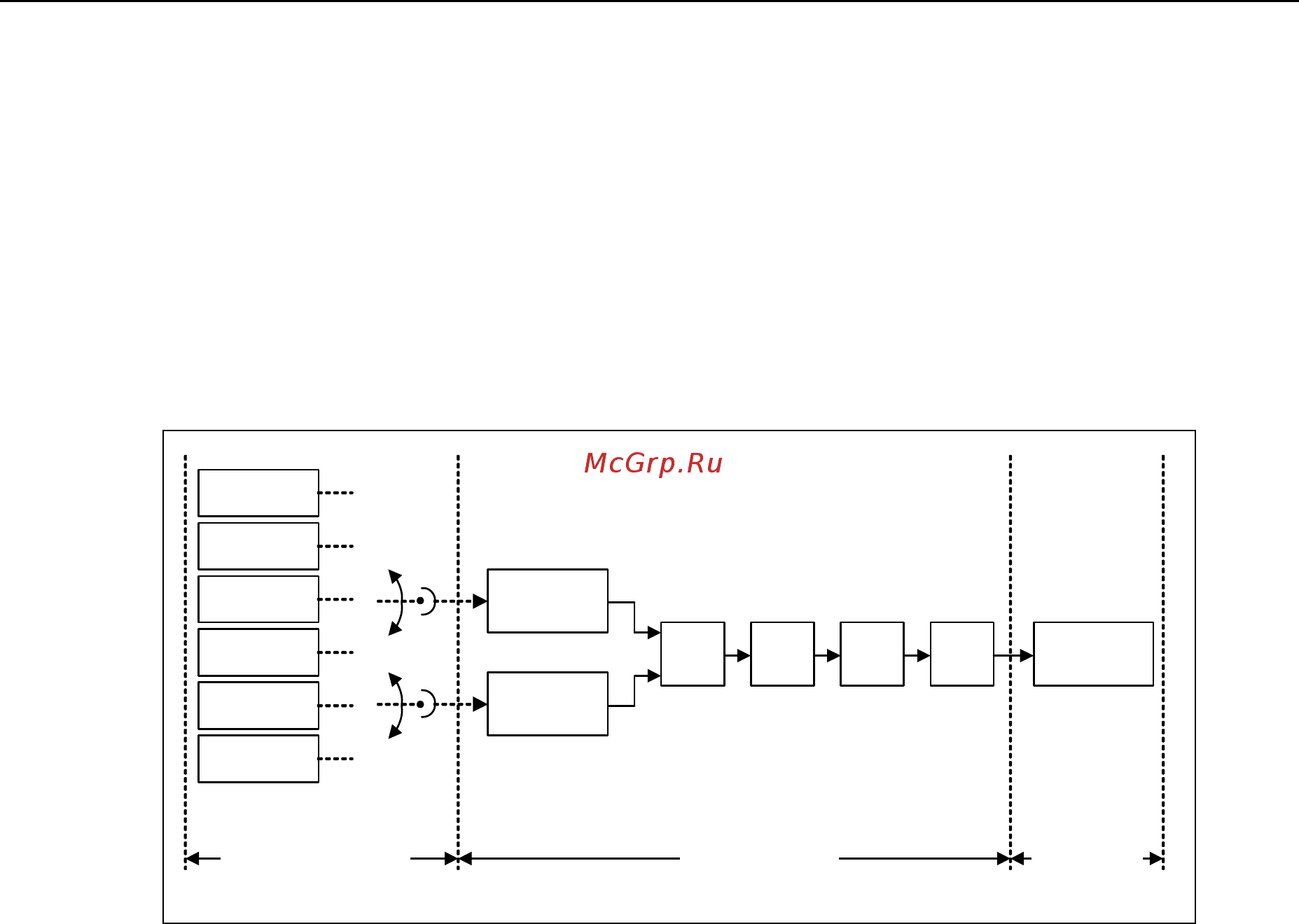

Рис. 3-49 Канал заданных значений
3.12.1 Суммирование и изменение заданного значения постоянной
частоты (AFM)
Область параметров: P1070 – r1114
Предупреждения -
Ошибки -
Номер функциональной схемы: FP5000, FP5200
В приложениях, в которых задающие воздействия генерируются центральными
системами управления, частот требуется точная настройка (поправочный
коэффициент) на месте. В MICROMASTER эта задача может быть решена очень
элегантно через точку суммирования главного и дополнительного заданного
значения в канале заданных значений. При этом обе величины загружаются
одновременно
через два отдельных или один источник заданного значения и
суммируются в канале заданных значений. Кроме этого, в зависимости от внешних
состояний, дополнительное заданное значение может динамически изыматься из
точки суммирования (см. рис. 3-50) или подключаться к ней. Эта функциональность
может быть полезна в первую очередь в дискретных процессах.
