Издание 10/06 3 Функции
MICROMASTER 420 Руководство по эксплуатации
6SE6400-5AA00-0PP0
133
AFM
Пре‐
дел
RFG
r1078
01
CI:ZSW-Skal
(1:0)
P1076.C
CI: ZSW
(0:0)
P1075.C
(0:0)
BI: ZUSW-Sperre
P1074.C
CI:HSW-Skal
(1:0)
P1071.C
CI: Hauptsollwert
(755:0)
P1070.C
+
+
Регулятор
двигателя
CI: Главное задание
CI: Масштаб. гл. зад.
CI: Масштаб.доп. зад.
CI: Дополнит. зад.
ВI: Блокир. доп. зад.

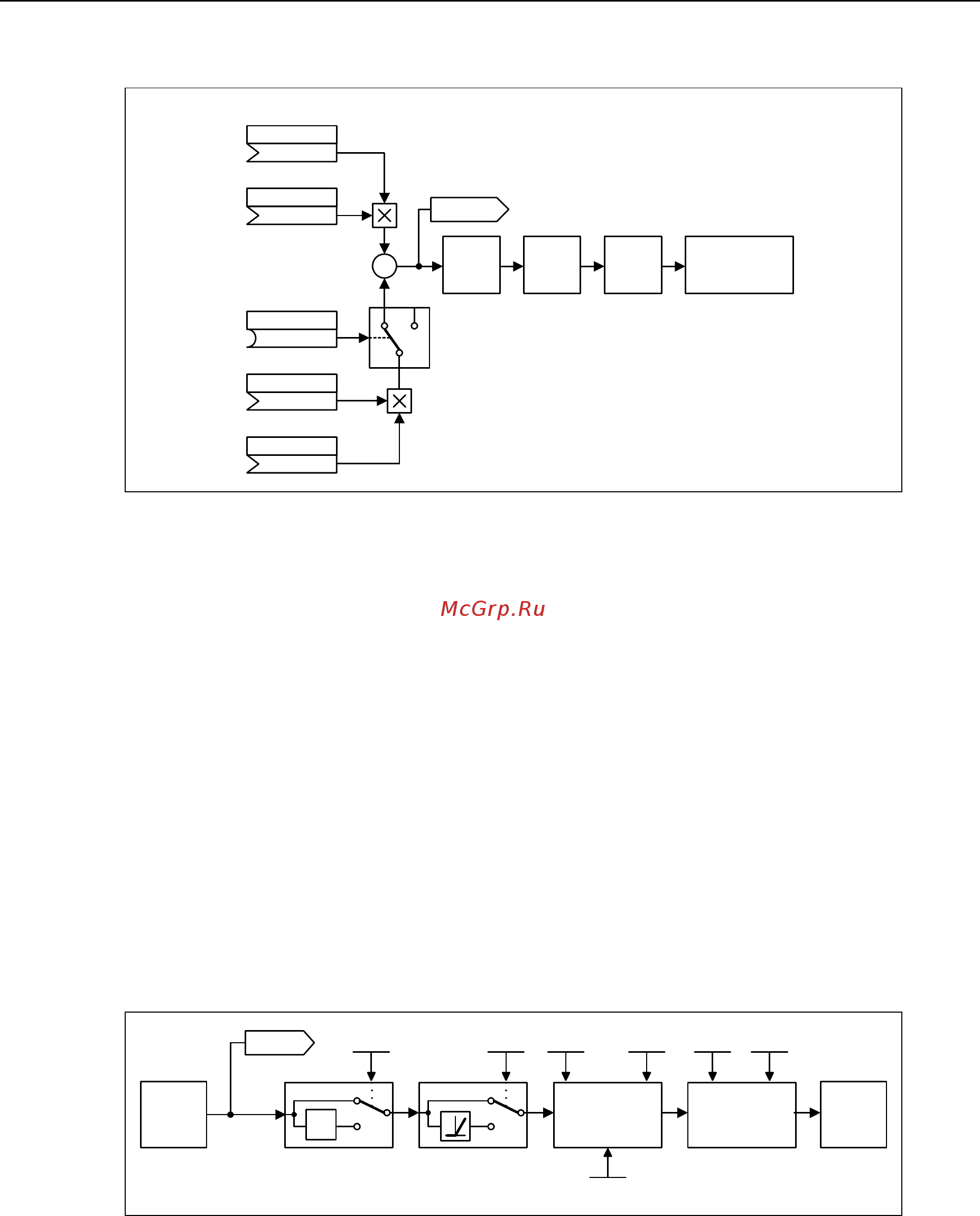

Рис. 3-50 Суммирование
Для выбора источника заданного значения у MICROMASTER имеются следующие
возможности:
1. P1000 выбор источника заданного значения частоты
2. P0719 выбор источника команд/заданного значения
3. BICO-параметрирование
- P1070 CI: выбор главного заданного значения
- P1075 CI: выбор. доп. заданного значения
Кроме этого, как главное, так и дополнительное заданное значение, могут
масштабироваться независимо друг от друга. Тем самым, к примеру, через
параметрирование пользователя, может быть реализована простая
функциональность масштабирования.
Процесс реверсирования связан с одним движением вперед и одним движением
назад. Посредством выбора функциональности реверсирования после достижения
конечной точки возможно инициирование изменения направления вращения в канале
заданных значений (см. рис. 3-51).
Если же, напротив, необходимо не допустить реверсирования или установки
отрицательного заданного значения частоты
через канал заданных значений, то это
может быть заблокировано через BICO-параметр P1110.
SUM
‐1
0
1
0
1
P1113
r1078
P1110 P1091 P1094
P1101
...
пропуск предел
P1080 P1082
RFG
Рис. 3-51 Изменение заданного значения частоты
В диапазоне от 0 Гц до заданной частоты у рабочих машин может быть одна или
несколько точек резонанса. Такие резонансы приводят к колебаниям, которые в
неблагоприятной ситуации могут повредить рабочую машину. MICROMASTER с
помощью пропускаемых частот предлагает возможность макс. быстрого обхода этих
резонансных частот. Т.е. пропускаемые частоты в долгосрочной перспективе
увеличивают техготовность
рабочей машины.
