2 Установка Издание 10/06
MICROMASTER 420 Руководство по эксплуатации
26 6SE6400-5AA00-0PP0

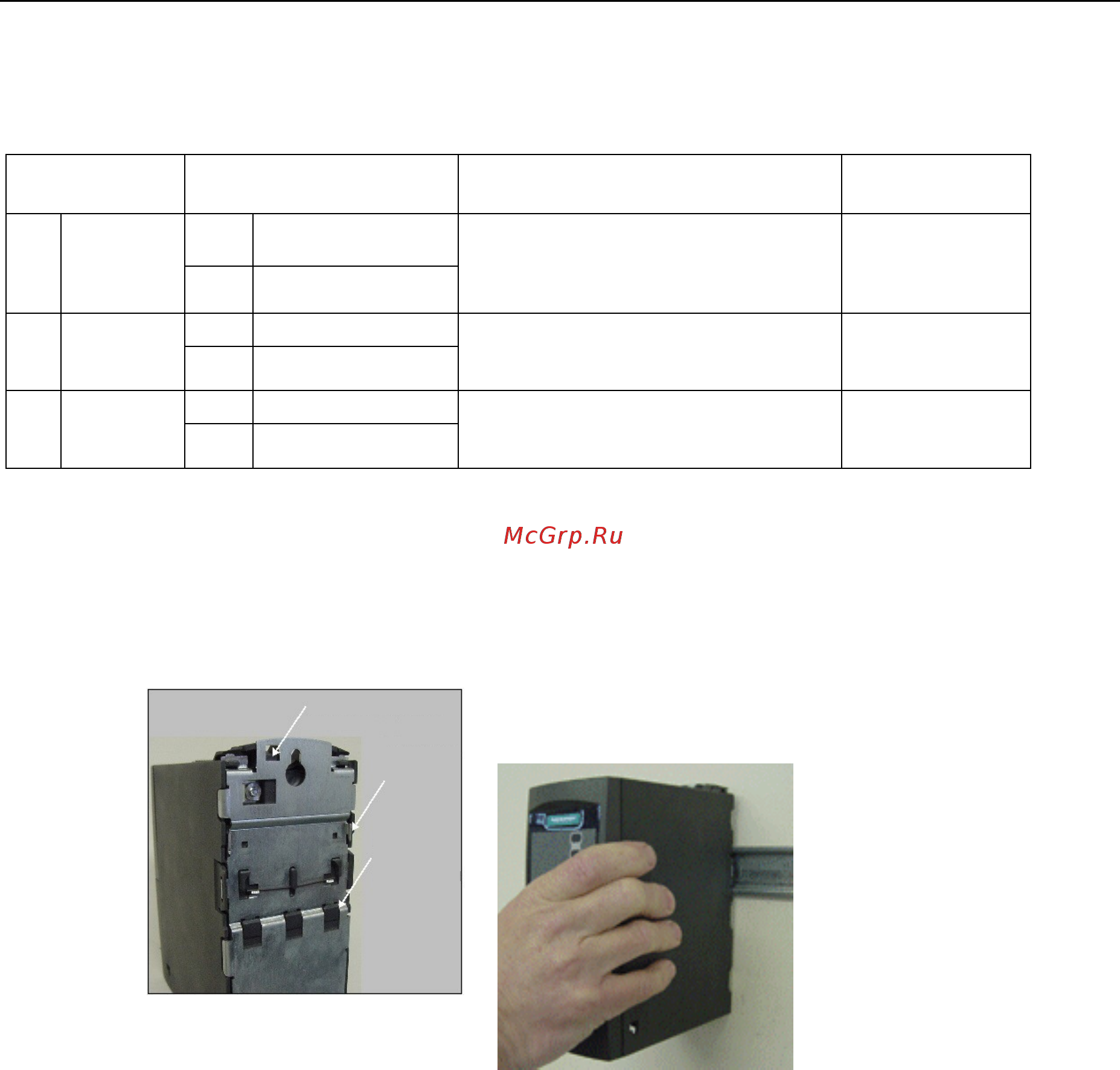

Таблица 2-1 Размеры и моменты затяжки MICROMASTER 420
Исполнение Габариты Тип крепежа
Момент
затяжки
мм 73 x 173 x 149
A Ш х В х Г
дюйм 2,87 x 6,81 x 5,87
Болты 2 х M4
Гайки 2 х M4
Шайбы 2 х M4 для монтажа на
DIN-рейку
2,5 Нм
с шайбой
мм 149 x 202 x 172
B Ш х В х Г
дюйм 5,87 x 7,95 x 6,77
Болты 4 х M4
Гайки 4 х M4
Шайбы 4 х M4
2,5 Нм
с шайбой
мм 185 x 245 x 195
C Ш х В х Г
дюйм 7,28 x 9,65 x 7,68
Болты 4 х M5
Гайки 4 х M5
Шайбы 4 х M5
2,5 Нм
с шайбой
2.3.1 DIN-рейка для исполнения A
Монтаж преобразователя на 35-мм DIN-рейку (EN 50022)
1. Установить преобразователь, используя верхний
зажим, на DIN-рейку.
2. Нажать на
преобразователь в
направлении DIN-
рейки для фиксации
нижнего зажима.
Демонтаж преобразователя с DIN-рейки
1. Для разблокировки механизма защелки преобразователя вставить в него
отвертку.
2. Нажать вниз для освобождения нижнего зажима.
3. Снять преобразователь с DIN-рейки.
Нижний
зажим
Верхний
зажим
Механизм защёлки
