Издание 10/06 2 Установка
MICROMASTER 420 Руководство по эксплуатации
6SE6400-5AA00-0PP0
23
2.1 Общая информация
Установка после хранения
После длительного хранения требуется формовка конденсаторов преобразователя.
Требования перечислены ниже.
Время хранения меньше 1 года:
действий не требуется
Вр ем я хранения 1 - 2 года перед включением подклю-
чить к питанию на 1 час
Вр ем я хранения 2 - 3 года перед включение выполнить
формовку сог ласно кривой
Вр ем я хранения 3 и более лет перед включение выполнит
ь
формовку сог ласно кривой
100
50
75
0,5 1
Напряжение
[%]
Вре м я t
[
ч]
2 4 6
8

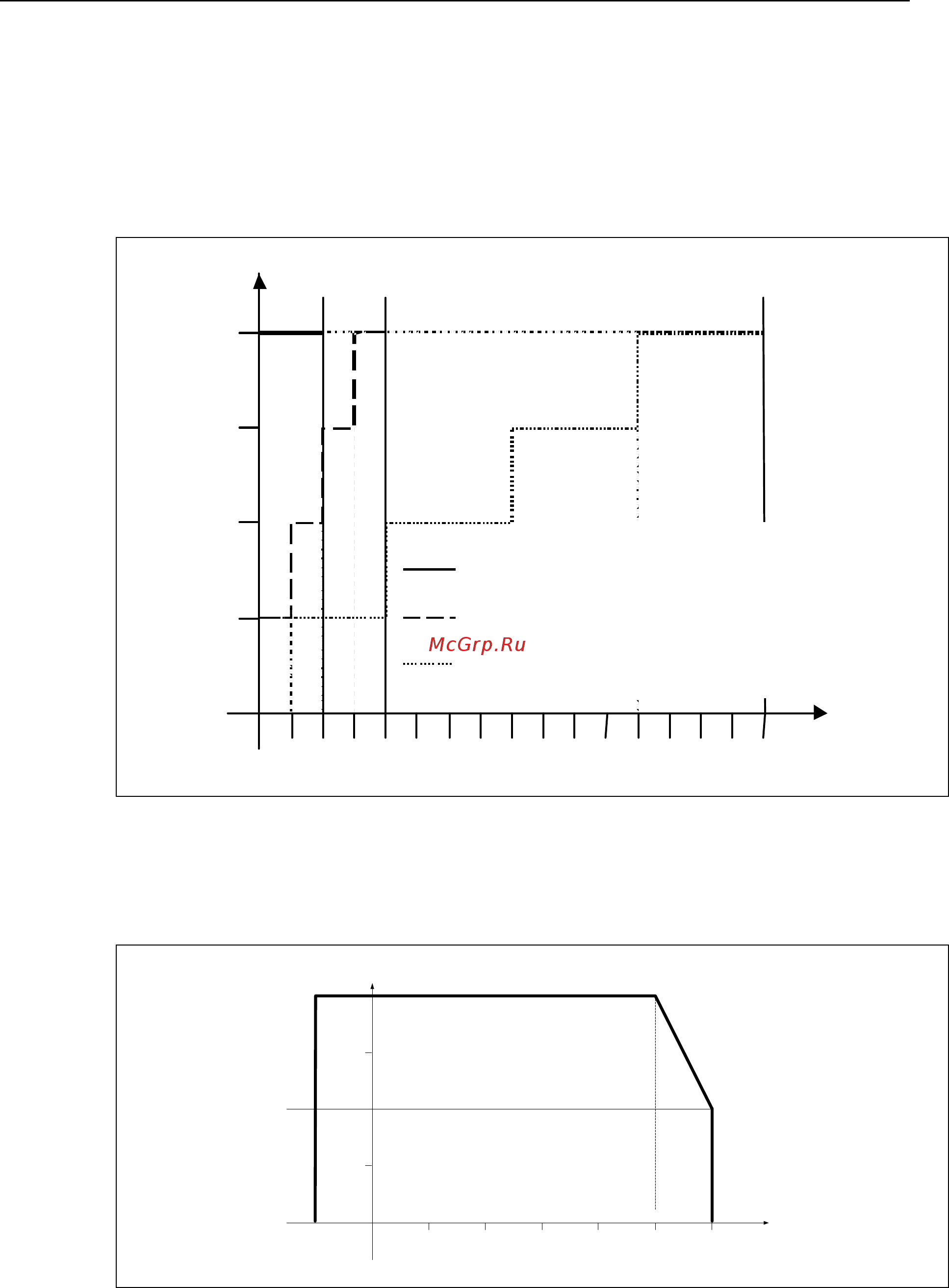

Рис. 2-1 Формовка
2.2 Условия эксплуатации
Температура наружного воздуха при эксплуатации
0
20 30
10
40
[°C]
Рабочая температура
-10
50
60
75
50
25
100
[%]
Допустимый выходной ток
Рис. 2-2 Температура окружающего воздуха при эксплуатации
