Издание 10/06 3 Функции
MICROMASTER 420 Руководство по эксплуатации
6SE6400-5AA00-0PP0
135
Для предотвращения толчков момента на переходах (фаза движения с постоянной
скоростью фаза разгона /торможения) дополнительно можно
запрограммировать время сглаживания P1130 – P1133. В первую очередь это имеет
значение для прикладных задач (к примеру, транспортировка жидкостей или
подъемных механизмов), для которых требуется особый "мягкий" процесс разгона
или торможения.
Если в процессе разгона инициируется команда ВЫКЛ1,то с помощью параметра
P1134 можно активировать или деактивировать сглаживание (см
. рис. 3-53). Время
сглаживания при этом определяется через параметры P1132 или P1133.
f
ВЫКЛ1
ВКЛ
t
заданноезначениедостигнуто
f
зад
t
f
P1132>0
P1133>0
P1132
заданноезначениедостигнуто
заданноезначениенедостигнуто
f
зад
t
заданноезначениенедостигнуто
P1134=0
P1134=1
P1133
P1133P1132
P1132 P1133 P1133

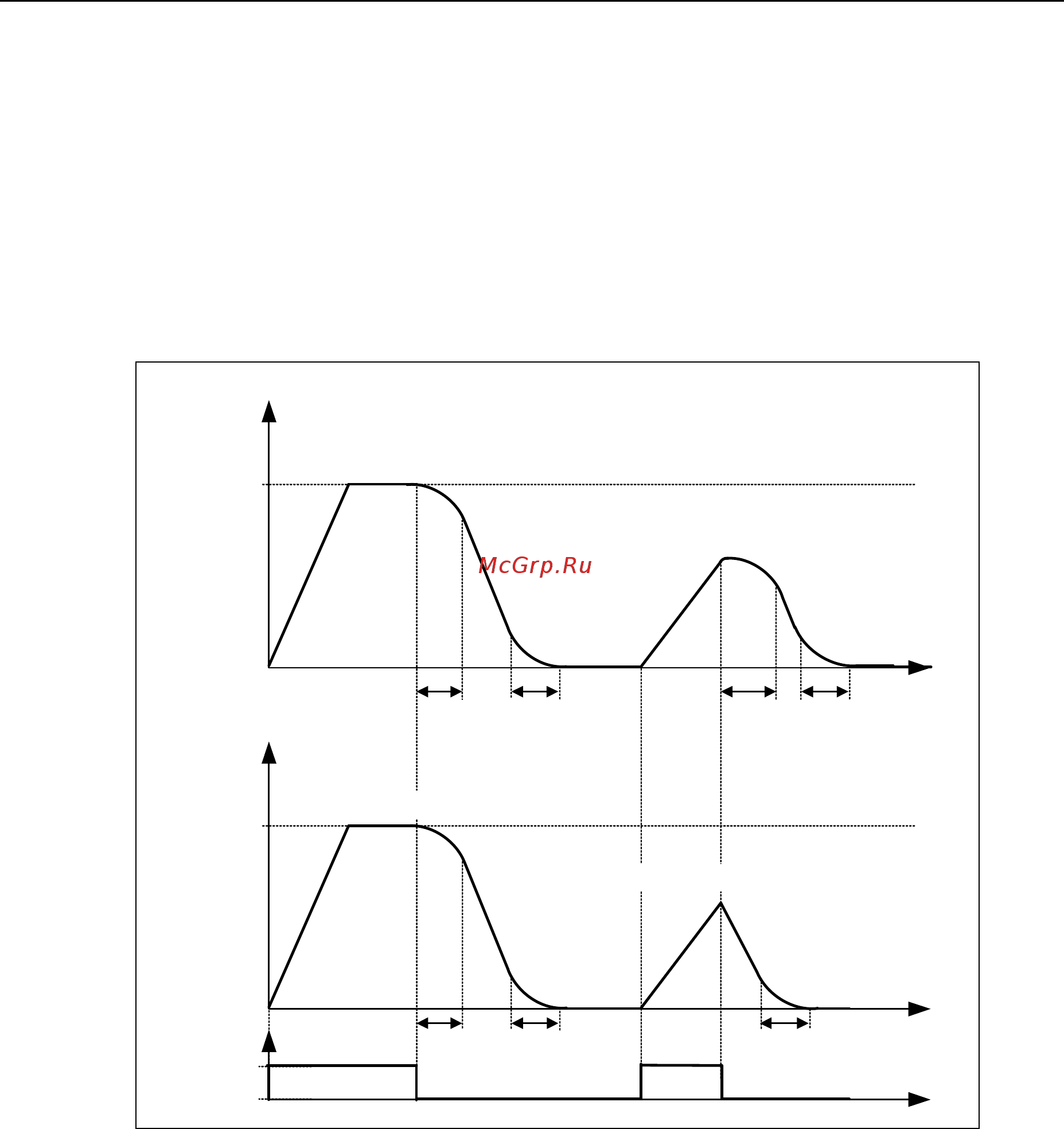

Рис. 3-53 Сглаживание после команды ВЫКЛ1
Наряду с временем сглаживания, для управления задатчиком интенсивности могут
использоваться и внешние сигналы. Через BICO-параметры P1140, P1141 или P1142
задатчик интенсивности предлагает следующую функциональность (см. таблицу 3-
26).
