Издание 10/06 3 Функции
MICROMASTER 420 Руководство по эксплуатации
6SE6400-5AA00-0PP0
73

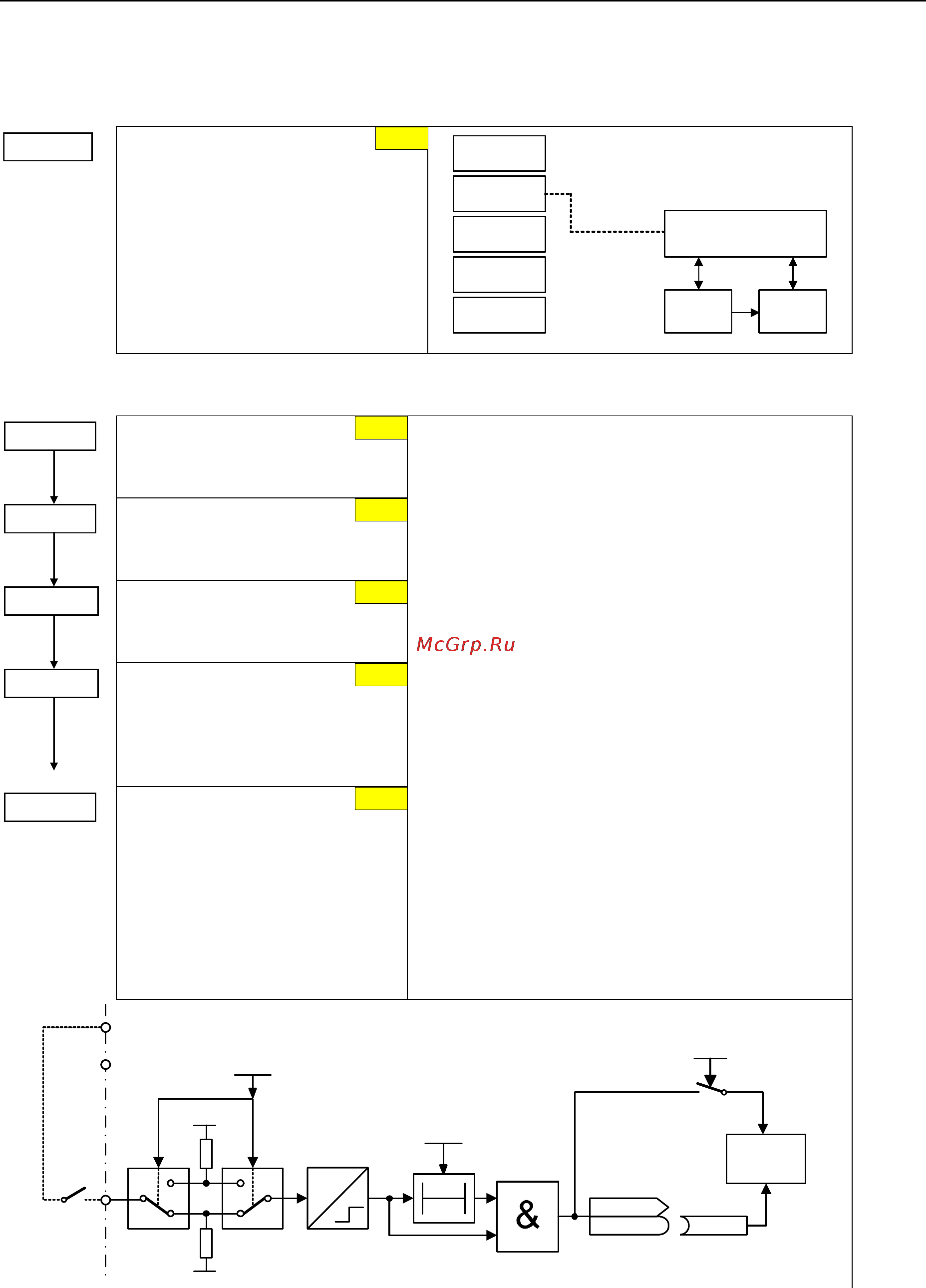

3.5.5.2 Выбор источника команд
P0700 =...
Выбор источника команд
Определяет цифровой источник
команд.
0 Заводская предустановка
1 BOP (клавиатура)
2 Клеммная колодка
4 USS на BOP-Link
5 USS на COM-Link
6 CB на COM-Link
BOP
USS
BOPlink
USS
COMlink
P0700 = 2
Клеммы
CB
COMlink
ЦикловоеПУ
Каналзад.
значений
Регулятор
двигателя
3.5.5.3 Цифровые входы (DIN)
P0701=...
Функция циф. входа 1
Клемма 5
1 ВКЛ/ВЫКЛ1
P0702 =...
Функция циф. входа 2
Клемма 6
12 Реверсирование
P0703 =...
Функция циф. входа 3
Клемма 7
9 Квитирование ошибок
P0704 = 0
Функция циф. входа 4
Через аналоговый вход
Клеммы 3, 4
0 Цифровой вход
заблокирован
P0724 =...
Время устранения дре-
безга для цифровых входов
Определяет время устранения
дребезга (время фильтрации)
для цифровых входов.
0 Устранение дребезга откл.
1 Время устр. дребезга 2,5 мс
2 Время устр. дребезга 8,2 мс
3 Время устр.дребезга 12,3 мс
Возможные установки:
0 Цифровой вход заблокирован
1 ВКЛ/ВЫКЛ1
2 ВКЛ + реверсирование / ВЫКЛ1
3 ВЫКЛ2
– выбег до состояния покоя
4 ВЫКЛ3
– быстрое торможение
9 Квитирование ошибок
10 JOG вправо
11 JOG влево
12 Реверсирование
13 Моторпотенциометр (MOP) выше (частота
больше)
14 Моторпотенциометр (MOP) ниже (частота
меньше)
15 Постоянное заданное значение (прямой
выбор)
16 Постоянное заданное значение (прямой выбор
+ ВКЛ)
17 Постоянное заданное значение (BCD-код. +
ВКЛ)
21 Автономное/дистанционное управление
25 Разрешение тормоза DC
29 Внешняя ошибка
33 Блокировать доп. заданное значение частоты
99 BICO разрешить
параметрирование
24 В
T0
0
1
PNP/ NPN DIN
0... 1
P0 725 (1)
24В
Устранение дребезга:DIN
0 .. . 3
P07 24 (3)
CO /BO: состояние DIN
r0722
r0722
.0
Kл.8
P24 (PN P)
Kл.9
0 В (N PN)
Pxxx x BI: ...
P07 01
Функция
0
1
2
1
12
0
3
9
