Издание 10/06 2 Установка
MICROMASTER 420 Руководство по эксплуатации
6SE6400-5AA00-0PP0
33
2.4.5 Методы экранирования
Пластина для экрана
Опциональная пластина для экрана позволяет просто и эффективно подключить
требуемое экранирование. См. инструкции по монтажу для пластины для экрана на
CD с документацией.
Экранирование без пластины для экрана
Если пластина для экрана отсутствует, то можно выполнить экранирование
преобразователя согласно рис. 2-8
1 Сетевой кабель
2 Кабель цепи управления
3 Кабель двигателя к модулю I/O
4 Каркасный фильтр
5 Металлическая задняя стенка
6 Для надежного закрепления экранов кабеля двигателя и кабеля цепи управления на металлической
задней стенке использовать соответствующие хомуты
7 Экранный шлейф

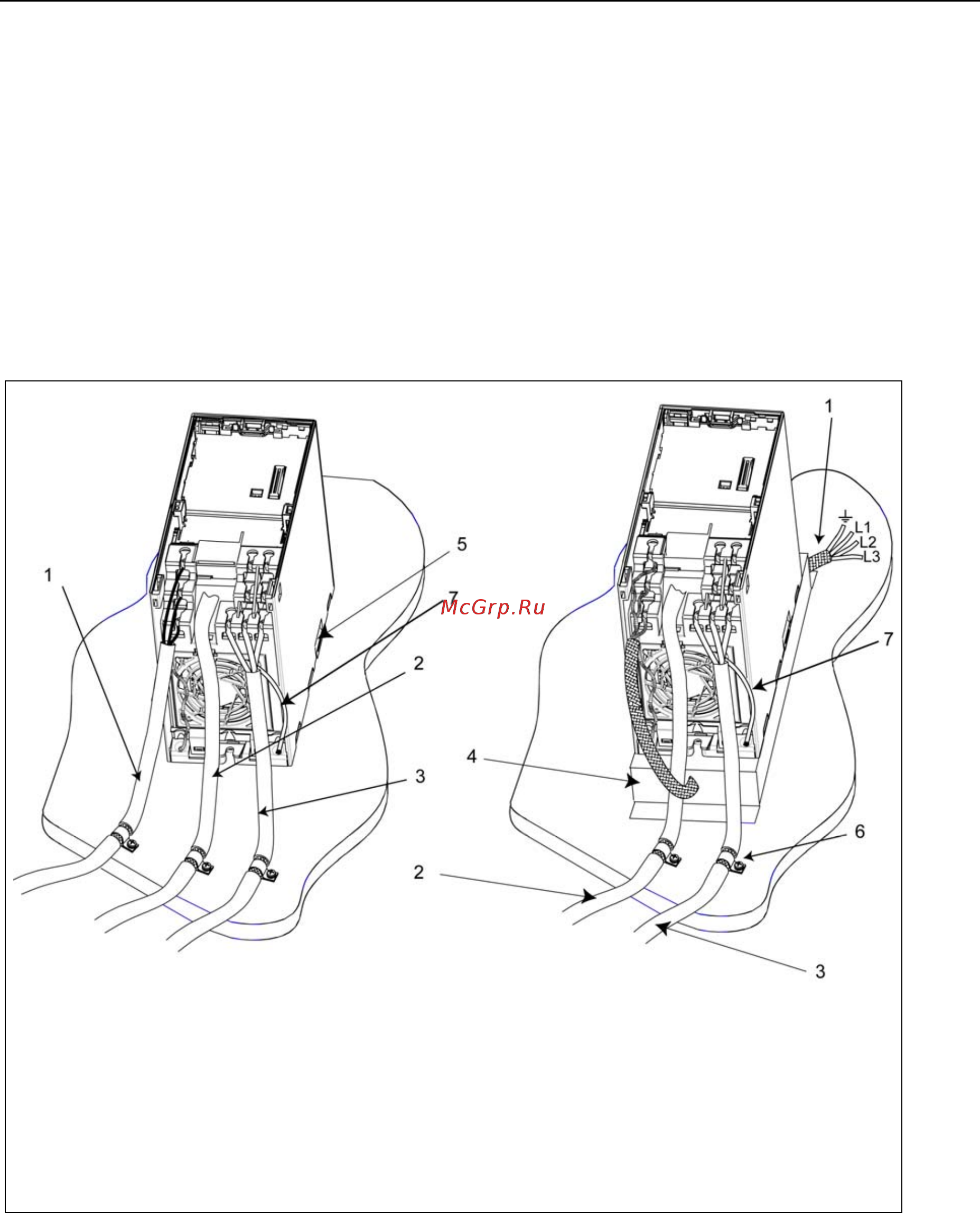

Рис. 2-8 Правила электромонтажа для минимизации воздействия электромагнитных помех
