Издание 10/06 3 Функции
MICROMASTER 420 Руководство по эксплуатации
6SE6400-5AA00-0PP0
71

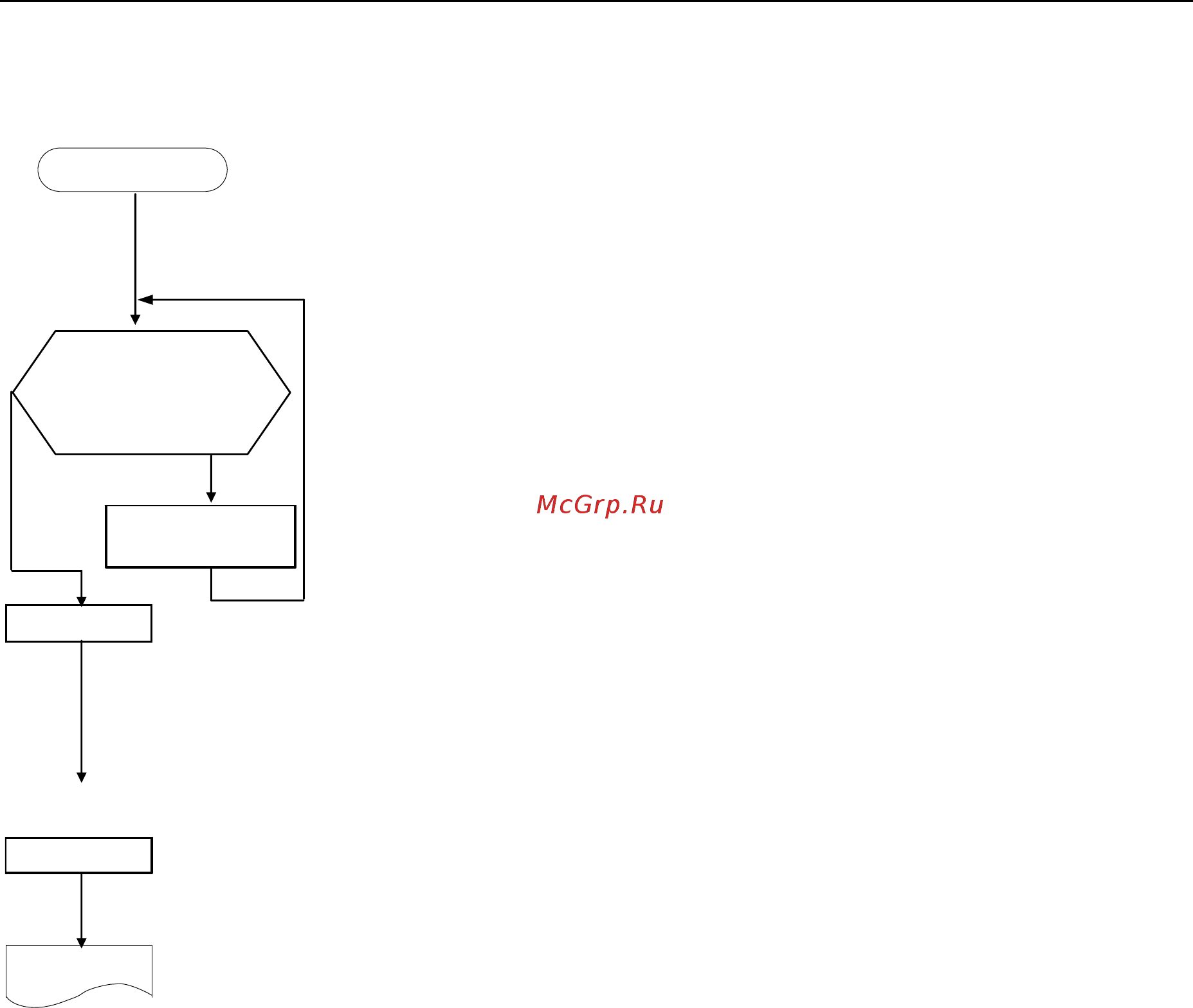

Идентификация данных двигателя
START
Заводская установка: жирный шрифт
Motortemp. - P0625
@€ ± 5 °C ?
д
а
нет
Темп.двиг.
тмп.окр.среды.
5 °C
?
Внешняя температура на двигателе (ввод в °C)
Ввод температуры окружающей среды двигателя на момент
определения данных двигателя (заводская установка:
20 °C).
Разница между температурой двигателя и температурой окружающей
среды двигателя не должна превышать ± 5 °C. Если это не так, то
идентификация данных двигателя может быть выполнена только
после охлаждения двигателя.
Охладит
ь
д
вигател
ь
P1910 = 1
Выбор идентификации данных двигателя
0 заблокировано
1 идентификация параметров двигателя с изменением
параметров.
УКАЗАНИЕ:
При P1910 = 1 выполняется внутренняя установка P0340 = 1 и
рассчитываются соответствующие данные (см. список параметров
P0340)
ВКЛ
Включить двигатель
Команда ВКЛ запускает процесс измерения. При этом двигатель выверяется
и проводит ток. Выводится предупреждение A0541 (идентификация данных
двигателя активна).
A0541
После завершения идентификации данных двигателя:
1. P1910 сбрасывается (P1910 = 0)
2. A0541 исчезает
