Издание 10/06 3 Функции
MICROMASTER 420 Руководство по эксплуатации
6SE6400-5AA00-0PP0
165
3.20.2 Тепловые контроли и реакции на перегрузку
Область параметров: P0290 – P0294
r0036 – r0037
Предупреждения A0504, A0505
Ошибки F0004, F0005, F0012, F0020, F0022
Номер функциональной схемы: -
Как и в случае защиты двигателя, основной задачей тепловой защиты силовой части
является распознавание критических состояний. Пользователю предлагаются
параметрируемые возможности реагирования, обеспечивающие возможность
продолжения работы на границе мощности и не допускающие мгновенного
отключения. Но возможности параметрирования являются лишь вмешательствами
ниже порогов отключения, которые
не могут быть изменены пользователем.
Следующие тепловые контроли предлагаются для MICROMASTER 420:
температура радиатора
Контроль температуры радиатора r0037 силового полупроводникового элемента
(IGBT).
i
2
t-контроль
i
2
t-контроль служит для защиты компонентов, обладающих большой по сравнению
с полупроводниками тепловой постоянной времени. Перегрузка в контексте i
2
t
имеет место, если загруженность преобразователя r0036 показывает значение
больше 100 % (загруженность в % относительно ном. режима (см. рис. 3-71)).
Н
ормированныйвыходнойток
t
100%
РеакциячерезP0290
заводскаяустановка:"Уменьшитьток"
r0207
r0027
P0294(95%)
t
i
2
t [%]
r0036
1
0
A0505
t

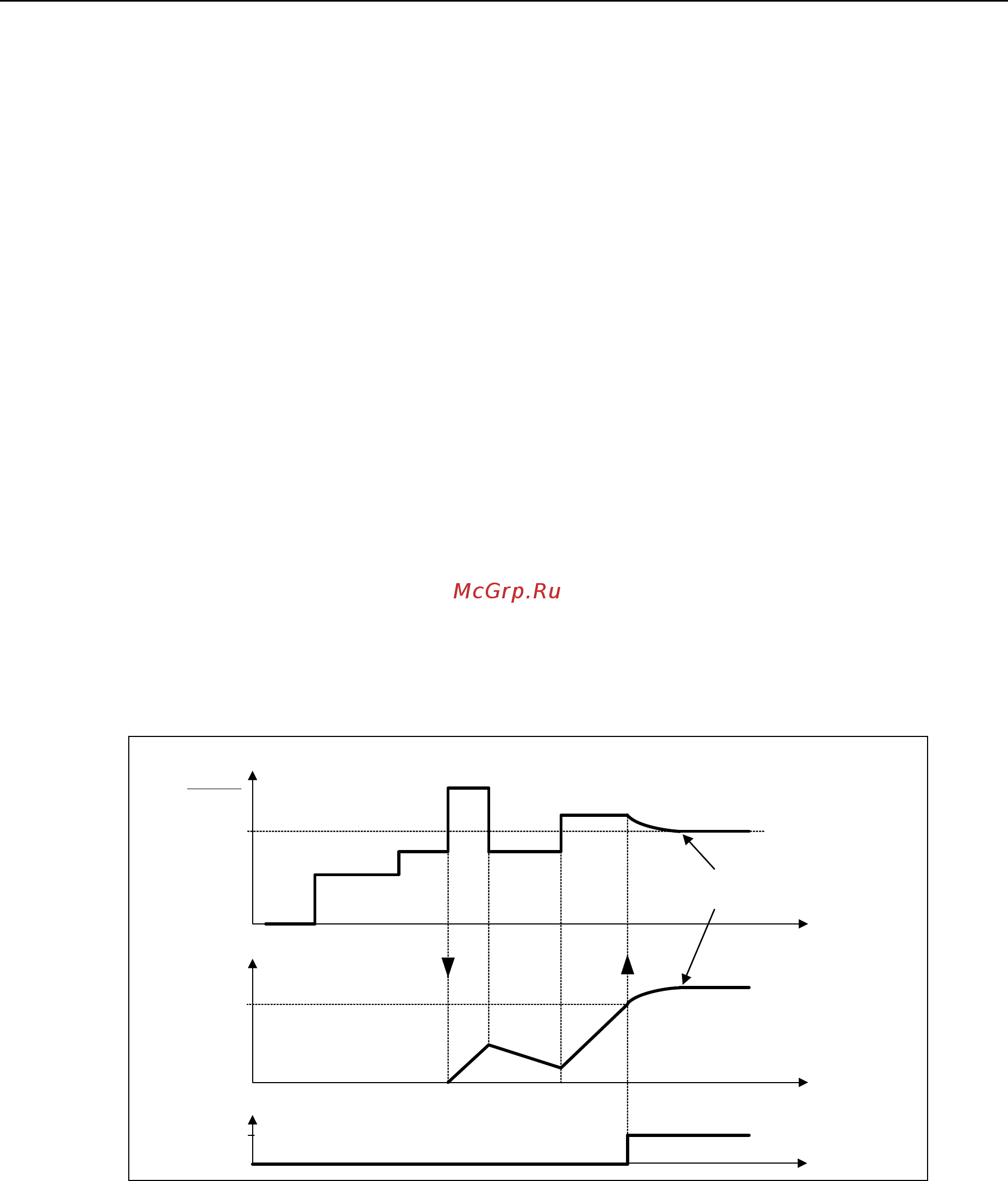

Рис. 3-71 Реакция преобразователя на перегрузку
Реакция на перегрузку преобразователя задается через параметр P0290. Возможны
следующие настройки:
0 уменьшить выходную частоту
1 отключение (F0004)
2 уменьшить частоту импульсов и выходную частоту
3 уменьшение частоты импульсов с последующим отключением (F0004)
