3 Функции Издание 10/06
MICROMASTER 420 Руководство по эксплуатации
166 6SE6400-5AA00-0PP0
При возникновении перегрузки в одном из этих контролей сначала выводится
предупреждение. Пороги предупреждений P0294 (i
2
t-контроль) или P0292 (контроль
температуры радиатора) могут параметрироваться относительно значений
отключения.
Регулятор
частоты
импульсов
I‐max‐
регулятор
A0504
A0505
A0506
F0004
F0005
Реакцияпреобразователянаперегрузку
P0290
r0036
r0037
Температура
радиатора
P0292
i
2
t
P0294
Контрольпреобраз.

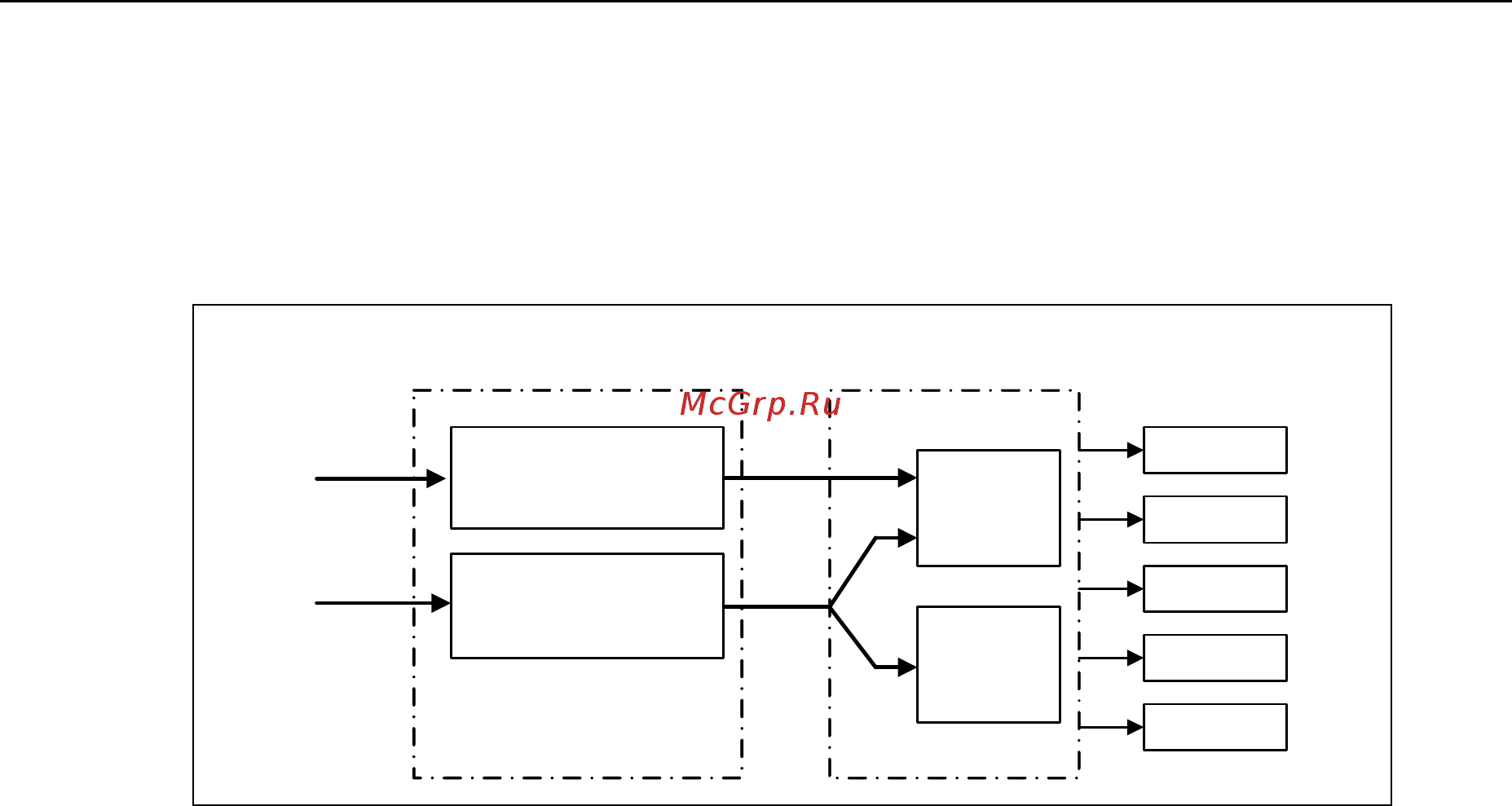

Рис. 3-72 Реакции преобразователя на перегрузку (P0290)
Пример
Порог предупреждения P0292 для контроля температуры (температура радиатора)
установлен на заводе на 15 °C. Т.е. 15 °C ниже порога отключения выводится
предупреждение A0504.
Одновременно с предупреждением запускаются спараметрированные реакции через
P0290. При этом возможными реакциями являются:
Снижение частоты импульсов (P0290 = 2, 3)
Это очень эффективный метод снижения потерь в силовой части, т.к. мощность
потерь при переключении составляет очень большую часть в общих потерях. Во
многих случаях временное понижение частоты импульсов можно допустить для
поддержания процесса.
Недостаток
Снижение частоты импульсов увеличивает пульсацию тока, что может привести к
увеличению пульсации момента на валу двигателя (при низком моменте инерции)
и увеличеню уровень шума.
Снижение выходной частоты (P0290 = 0, 2)
Этот вариант можно выбрать в том случае, когда снижение частоты импульсов
нежелательно или частота импульсов уже установлена на минимум. Кроме этого
нагрузка должна иметь схожую с вентилятором характеристику, т.е. квадратичная
характеристика момента при падении скорости. При этом снижение выходной
частоты вызывает значительное уменьшение выходного тока преобразователя,
ведя тем самым к
снижению потерь в силовой части.
