Параметры таймера
3-35
Настройка основных параметров аппарата
3

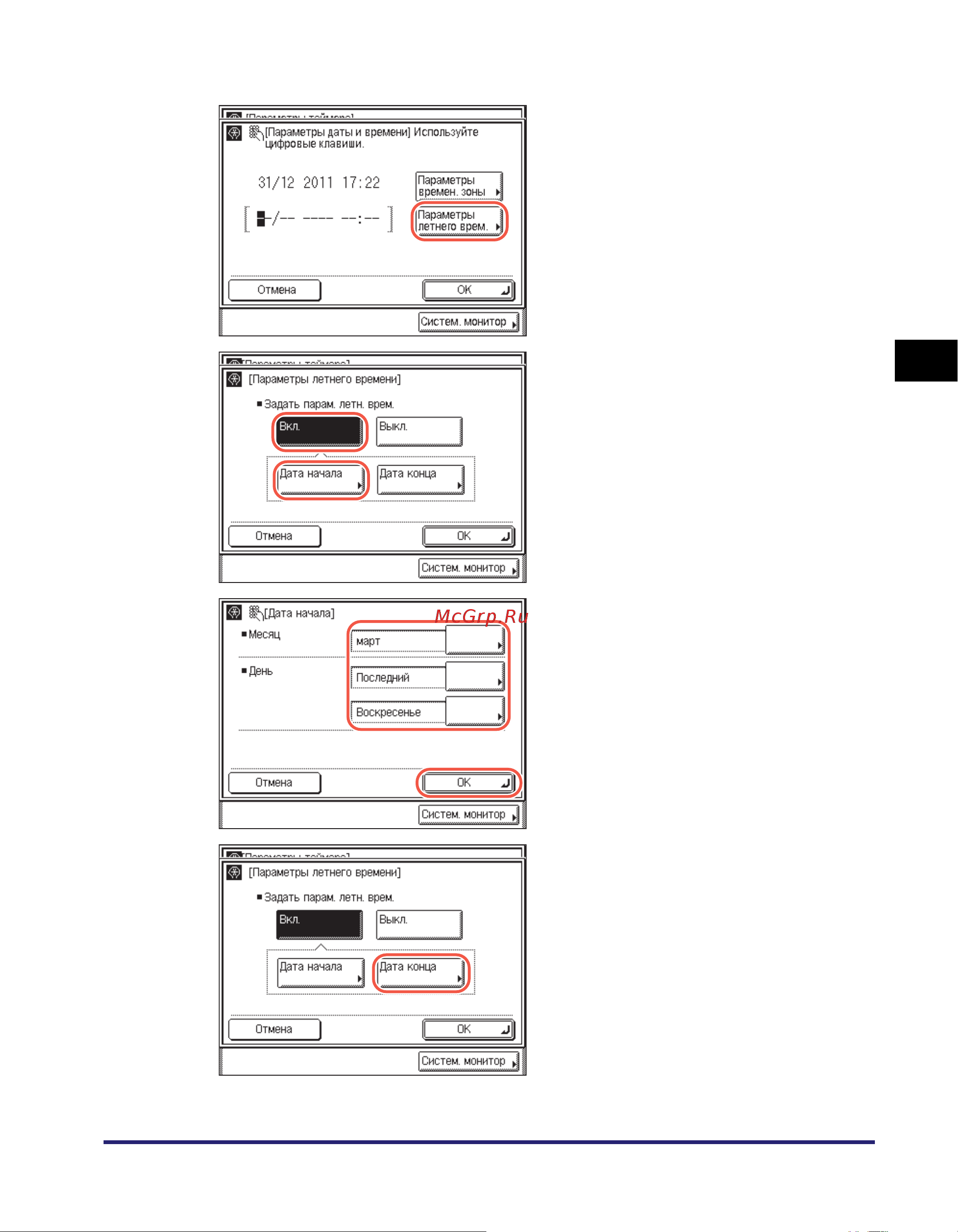

● Установка летнего времени
❑
Нажмите клавишу [Параметры
летнего времени].
❑ Нажмите клавиши [Вкл.] ➞
[Дата начала].
❑ С помощью разворачивающихся
списков укажите дату начала (месяц,
неделю и день) летнего времени ➞
нажмите клавишу [OK].
❑ Нажмите клавишу [Дата окончания].
