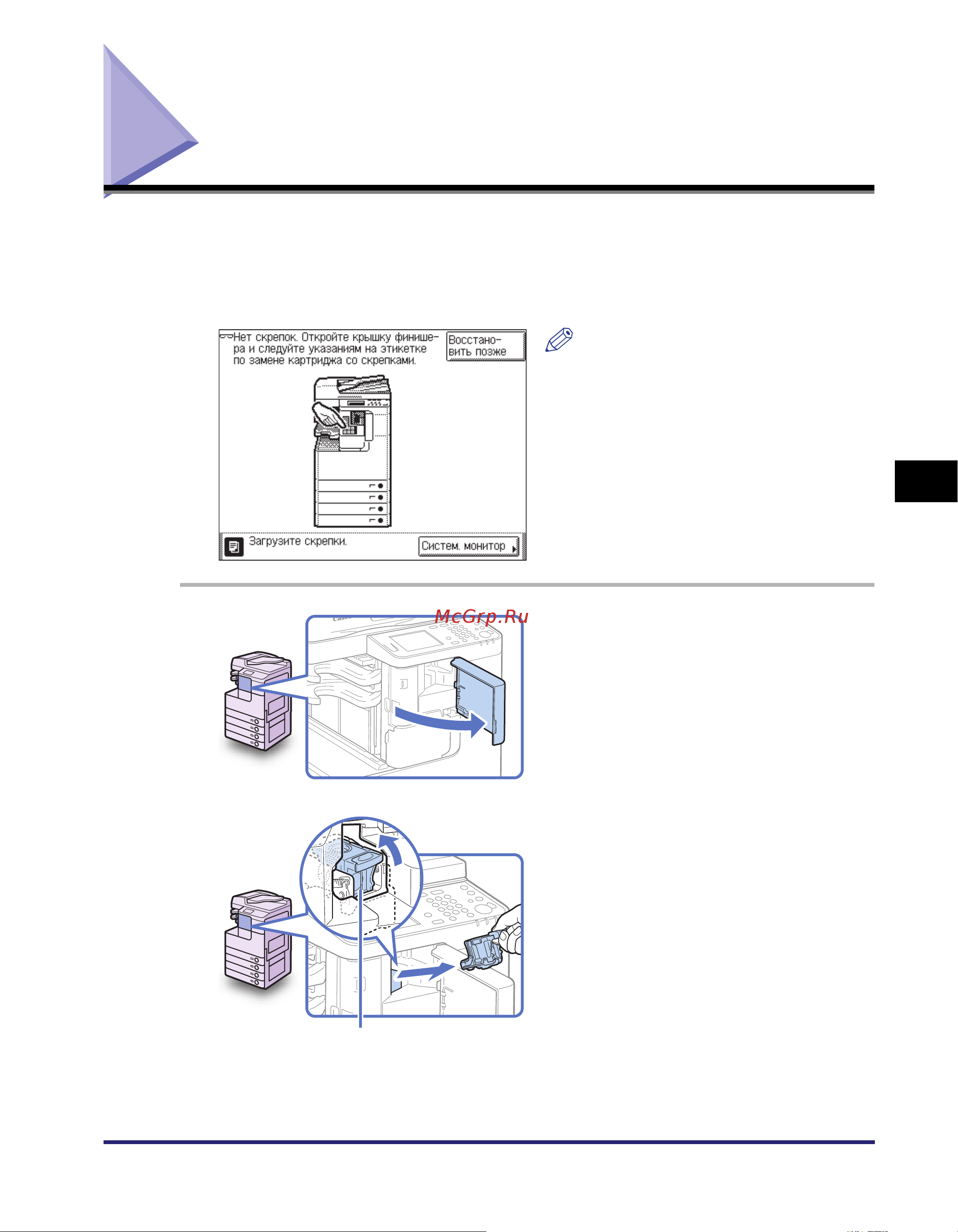

Замена картриджа со скрепками
5-27
Периодическое обслуживание
5
Замена картриджа со скрепками
Если в дополнительно приобретаемом внутреннем финишере B1
заканчиваются скрепки, на сенсорном дисплее появляется сообщение
<Загрузите скрепки.>. В этом случае замените картридж со скрепками, как
описано ниже.
ПРИМЕЧАНИЕ
Рекомендуется заказывать новые
картриджи со скрепками у местного
авторизованного дилера Canon
заранее. (См. раздел «Расходные
материалы» на стр.5-41.)
1
Откройте переднюю крышку
финишера.
2
Взявшись за зеленый выступ
держателя картриджа со
скрепками, поднимите и
вытяните его из
скоросшивателя.
Держатель картриджа
со скрепками
