Внутренний финишер B1
4-13
Дополнительное оборудование
4
Внутренний финишер B1
Если подсоединить к аппарату внутренний финишер B1, можно получать копии,
подобранные по порядку страниц (Сортировка), или группами, состоящими из
одинаковых страниц (Группа), а также сшивать копии (Сшивание). Кроме того,
финишер позволяет комбинировать режим Сортировка или Группа с режимом
Смещение. (См. раздел «Режимы конечной обработки» на стр. 4-14.)
Если к внутреннему финишеру B1 подсоединен дополнительный ло
ток для
внутреннего финишера B1, распечатки можно выводить на два различных участка.
ЗАПОМНИТЕ
• Для использования финишера с аппаратом imageRUNNER 2530/2525/2520i/2520 также
требуется дополнительно приобретаемое 2-лотковое устройство вывода B1.
• Внутренний финишер B1 нельзя устанавливать совместно с дополнительно
приобретаемым внутренним двухлотковым устройством вывода G1.
• Если подсоединен дополнительный лоток внутреннего финишера B1, необходимо
активировать функции для Лотка B, так чтобы аппарат мог выводить в него распечатки.
(См. раздел «Назначение лотка» на стр. 3-14.)

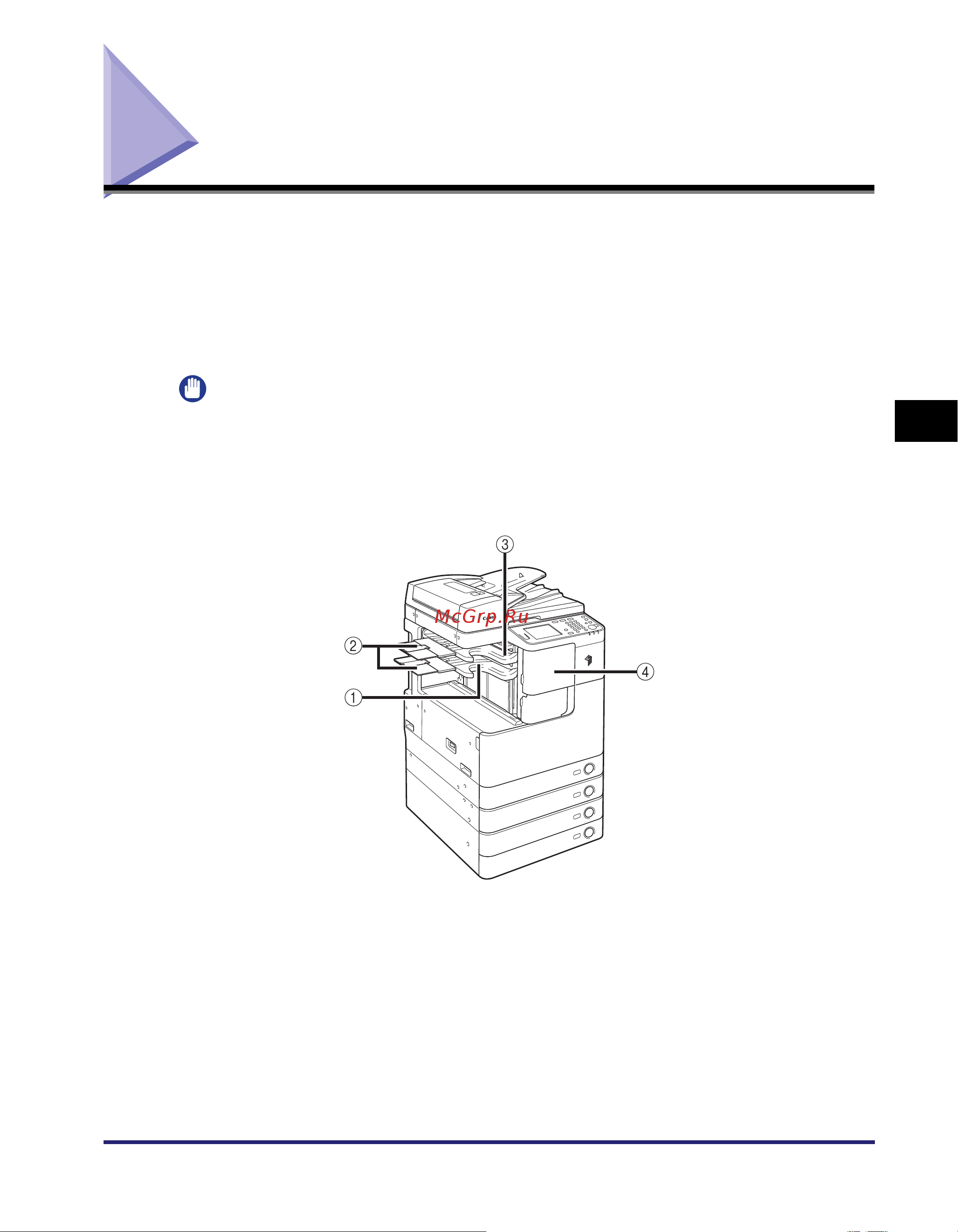

a Выводной лоток
Распечатки выводятся на этот лоток.
b Вспомогательный лоток
Выдвиньте вспомогательный лоток при печати на
бумаге больших форматов (например, A3).
c Дополнительный лоток внутреннего
финишера B1
Это устройство можно подсоединить к финишеру,
чтобы обеспечить дополнительный лоток для вывода
бумаги.
d Передняя крышка внутреннего финишера B1
Откройте эту крышку для замены картриджа для
скрепок в держателе картриджа со скрепками или
для удаления застрявших скрепок. (См. разделы
«Замена картриджа со скрепками», на стр.5-27 и
«Удаление застрявших скрепок», на стр. 6-46.)
SFC_RG_UK.book Page 13 Monday, December 10, 2012 9:59 PM
