Canon imageRUNNER 2520i [209/266] Блок вывода бумаги
![Canon imageRUNNER 2520i [209/266] Блок вывода бумаги](/views2/1165596/page209/bgd1.png)
Устранение замятия бумаги
6-41
Устранение неисправностей
6
5

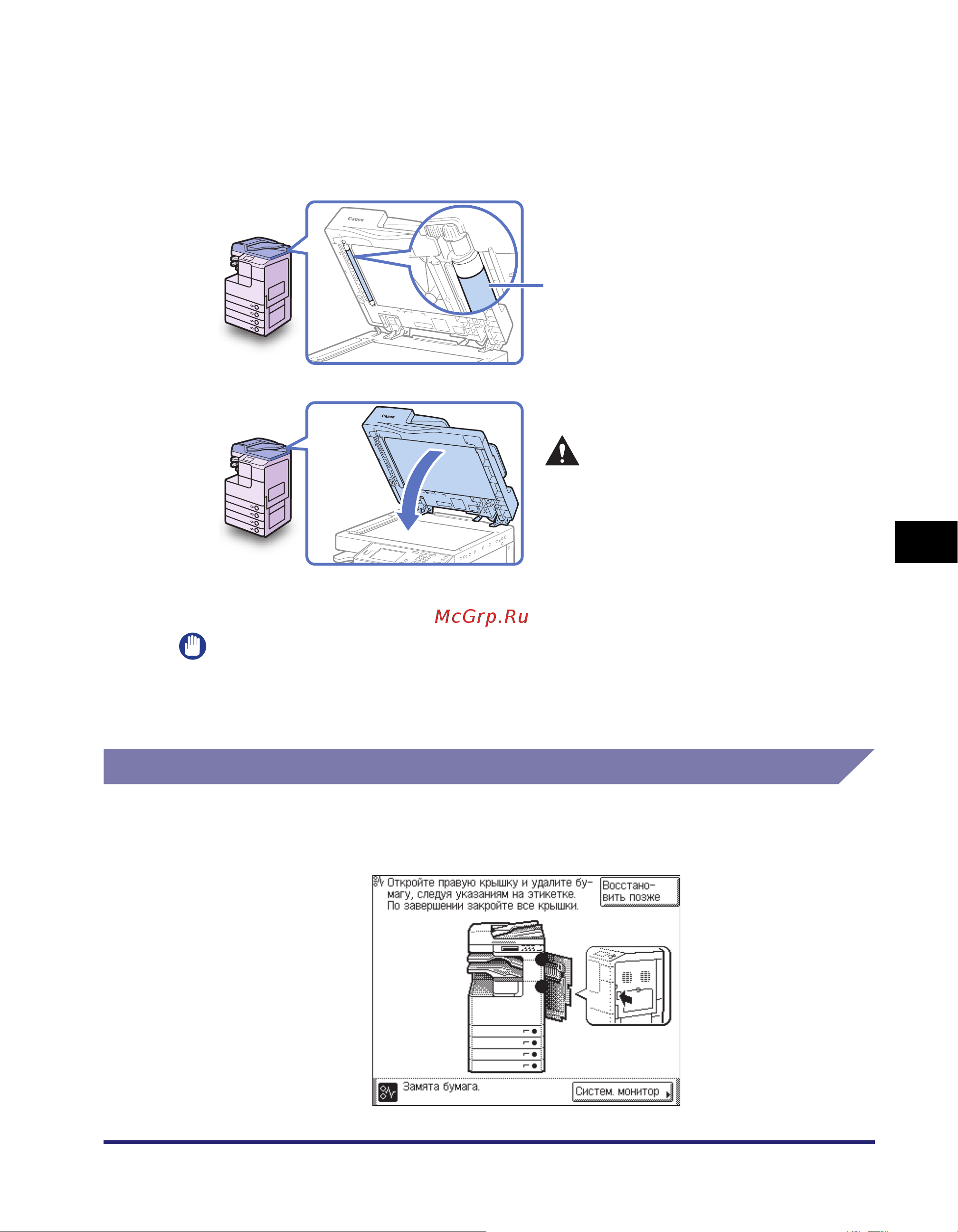

Поднимите устройство подачи и проверьте, не остались ли
внутри замятые оригиналы.
Если в устройстве подачи обнаружены замятые оригиналы, повторите процедуру
с шага 1. Не вытягивайте оригинал с силой, так как он может порваться.
ЗАПОМНИТЕ
Удалив всю замятую бумагу, обязательно верните все рычаги и крышки в
исходное положение. Как только вся замятая бумага удалена, печать
возобновляется.
Блок вывода бумаги
Если замятие бумаги произошло в блоке вывода бумаги, удалите замятую
бумагу, как описано ниже.
6
Закройте устройство подачи.
ВНИМАНИЕ
• Закрывая устройство подачи,
следите за тем, чтобы не прищемить
пальцы, так как это может привести
к травме.
• При закрытии устройства подачи
помните, что свет, идущий от стекла
экспонирования, может быть очень
ярким.
Замятый оригинал
