Замена тонера
5-19
Периодическое обслуживание
5
3

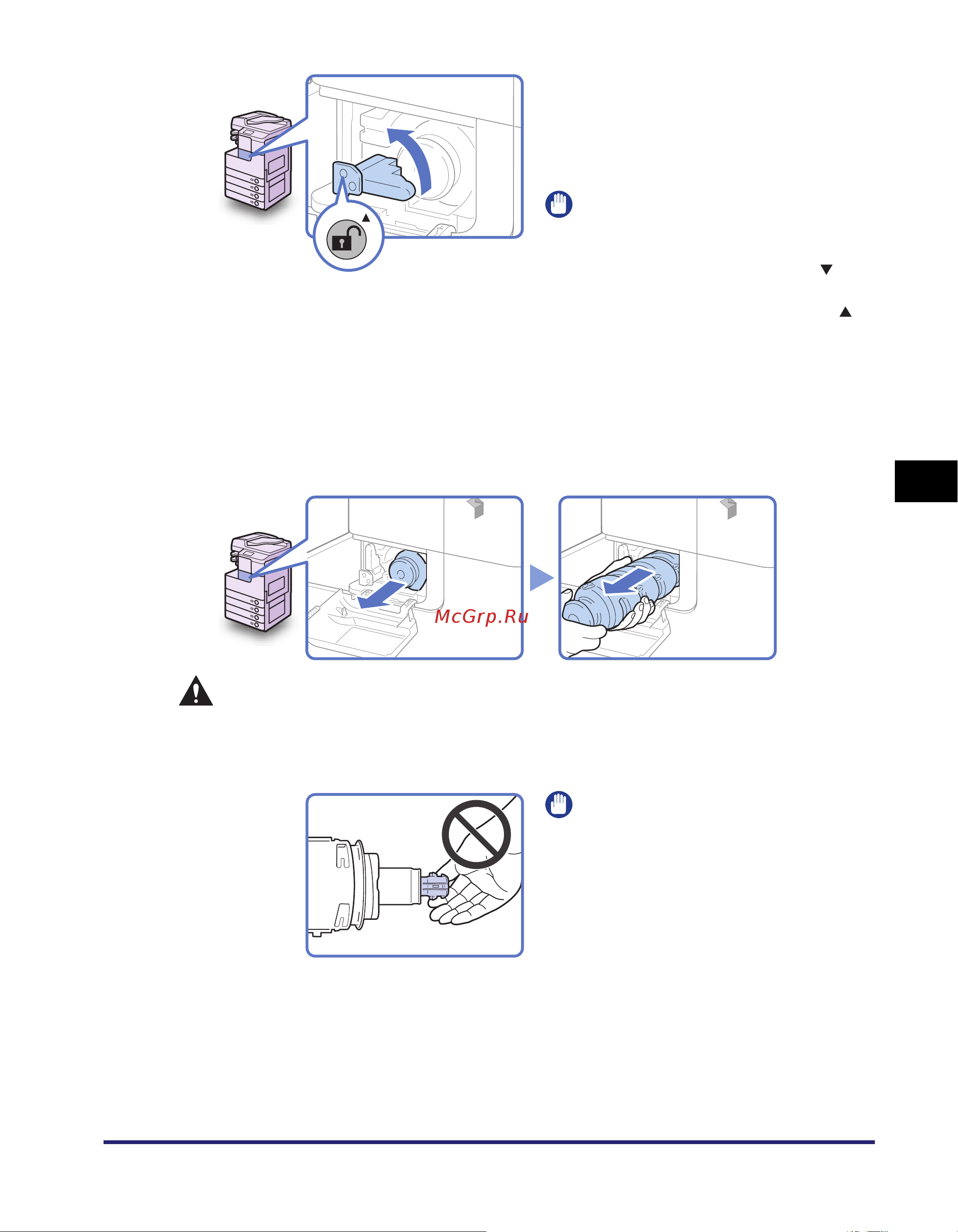

Извлеките картридж из-под тонера из порта заправки тонера.
Одной рукой выдвиньте картридж из-под тонера наполовину, другой рукой
поддержите его снизу, а затем полностью извлеките его, удерживая его в
горизонтальном положении.
ОСТОРОЖНО
Не сжигайте и не бросайте картриджи из-под тонера в открытый огонь,
поскольку тонер, оставшийся в них, может воспламениться и стать
причиной ожогов или пожара.
2
Поверните рычаг блокировки
против часовой стрелки таким
образом, чтобы он перешел в
вертикальное положение.
ЗАПОМНИТЕ
Перед тем как продолжить
процедуру, убедитесь в том, что
стрелка, направленная вниз (), на
на рычаге блокировки совмещена со
стрелкой, направленной вверх ( ),
положения значка Разблокировка.
ЗАПОМНИТЕ
• Если картридж из-под тонера
невозможно извлечь, проверьте,
повернута ли ручка в
соответствующее положение.
• Не прикасайтесь к отверстию
картриджа с тонером и не
допускайте ударов по нему. Это
может стать причиной просыпания
тонера из картриджа.
Значок Разблокировка
SFC_RG_UK.book Page 19 Monday, December 10, 2012 9:59 PM
