Замена тонера
5-18
Периодическое обслуживание
5
• Если тонер случайно просыпался, осторожно соберите частицы тонера
или сотрите их мягкой влажной тканью, избегая их вдыхания.
Ни в коем случае не используйте для уборки просыпавшегося тонера
пылесос, не оснащенный средствами защиты от взрывов пыли. Это может
вызвать неполадки в работе пылесоса или привести к взрыву пыли из-за
электростатического разряда.
ВНИМАНИЕ
• Держите емкости с тонером и другие расходные материалы в местах,
недоступных для детей. Если тонер попал в организм, немедленно
обратитесь к врачу.
• Следите за тем, чтобы тонер не попал на руки или одежду. Если тонер
попал на руки или одежду, немедленно смойте его холодной водой.
Теплая вода необратимо закрепит тонер, так что его пятна невозможно
будет вывести.
• Извлекая отработанный картриджи из-под тонера, помещайте их в пакет,
чтобы не просыпались остатки тонера, и утилизируйте картриджи в месте,
где нет открытого огня.
ЗАПОМНИТЕ
• Используйте только те картриджи с тонером, которые допускается
устанавливать в данном аппарате. (См. раздел «Расходные материалы» на
стр. 5-41.)
• Не заменяйте картриджи с тонером, пока не появится сообщение с
напоминанием о необходимости выполнить эту процедуру.
• Не пытайтесь заменить картридж с тонером во время печати.
ПРИМЕЧАНИЕ
Если тонер заканчивается во время выполнения задания на печать, оставшиеся
распечатки будут выведены после замены картриджа с тонером.

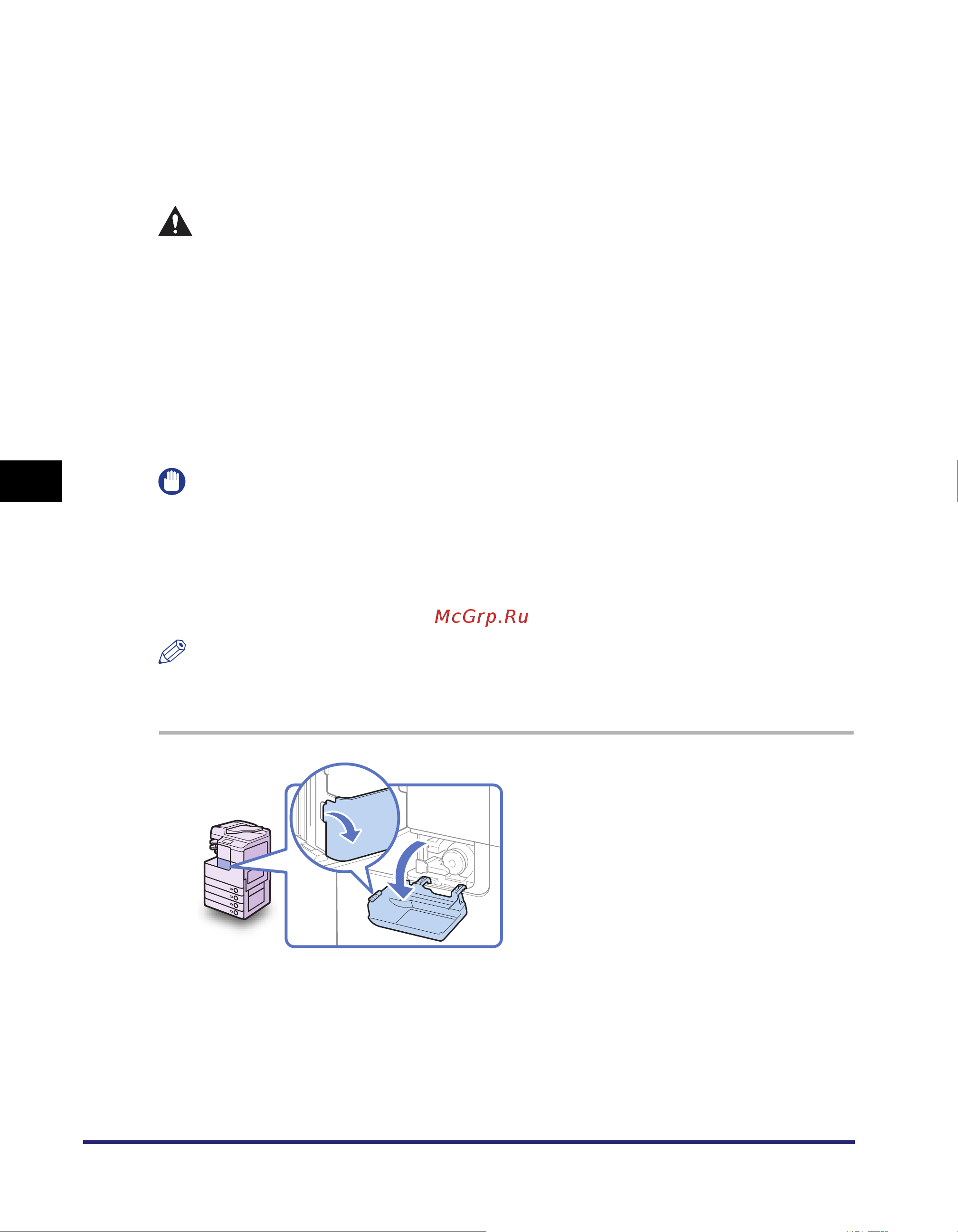

1
Откройте крышку отсека для
замены тонера.
SFC_RG_UK.book Page 18 Monday, December 10, 2012 9:59 PM
